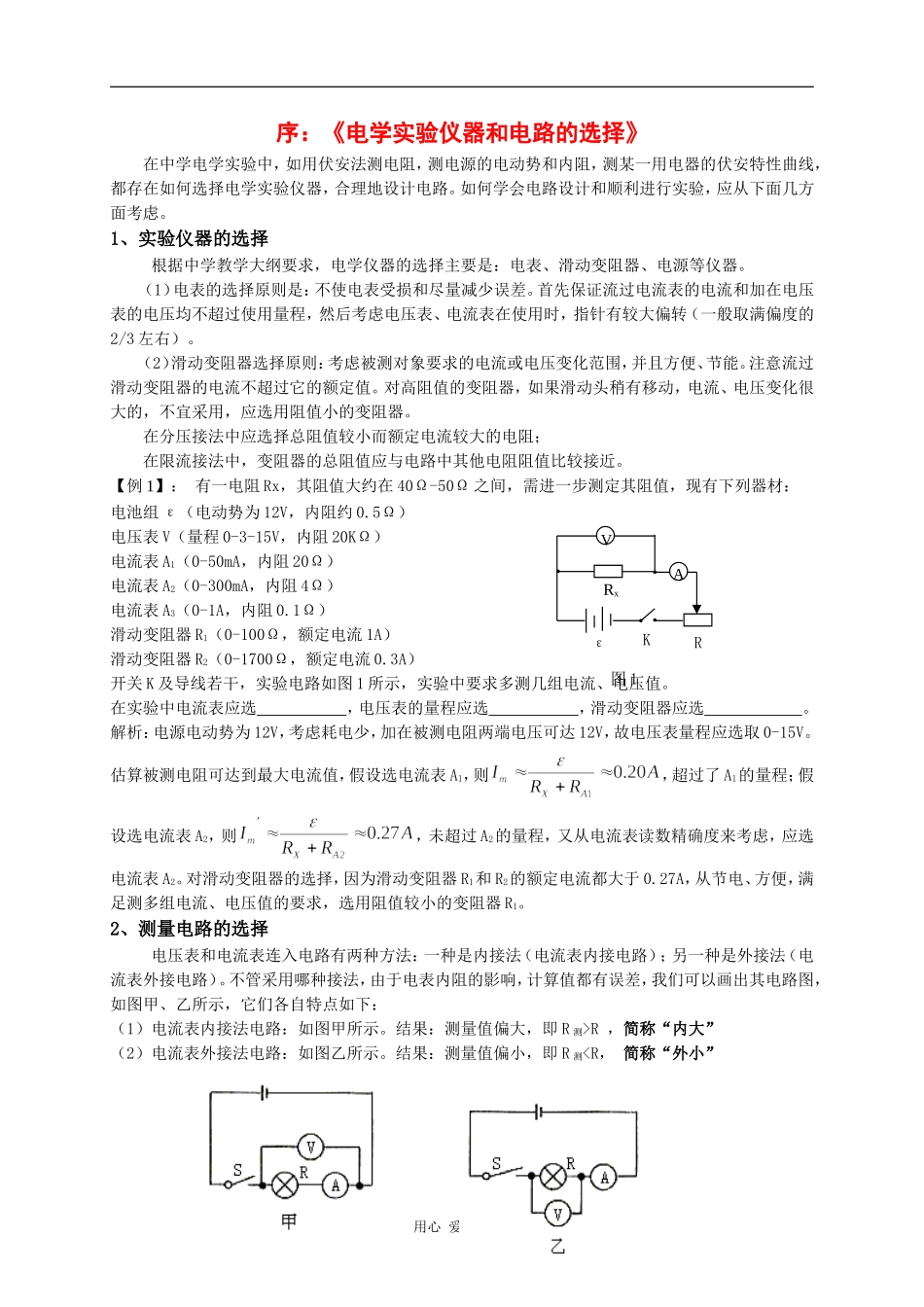

序：《电学实验仪器和电路的选择》在中学电学实验中，如用伏安法测电阻，测电源的电动势和内阻，测某一用电器的伏安特性曲线，都存在如何选择电学实验仪器，合理地设计电路。如何学会电路设计和顺利进行实验，应从下面几方面考虑。1、实验仪器的选择根据中学教学大纲要求，电学仪器的选择主要是：电表、滑动变阻器、电源等仪器。（1）电表的选择原则是：不使电表受损和尽量减少误差。首先保证流过电流表的电流和加在电压表的电压均不超过使用量程，然后考虑电压表、电流表在使用时，指针有较大偏转（一般取满偏度的2/3左右）。（2）滑动变阻器选择原则：考虑被测对象要求的电流或电压变化范围，并且方便、节能。注意流过滑动变阻器的电流不超过它的额定值。对高阻值的变阻器，如果滑动头稍有移动，电流、电压变化很大的，不宜采用，应选用阻值小的变阻器。在分压接法中应选择总阻值较小而额定电流较大的电阻；在限流接法中，变阻器的总阻值应与电路中其他电阻阻值比较接近。【例1】：有一电阻Rx，其阻值大约在40Ω-50Ω之间，需进一步测定其阻值，现有下列器材：电池组ε（电动势为12V，内阻约0.5Ω）电压表V（量程0-3-15V，内阻20KΩ）电流表A1（0-50mA，内阻20Ω）电流表A2（0-300mA，内阻4Ω）电流表A3（0-1A，内阻0.1Ω）滑动变阻器R1（0-100Ω，额定电流1A）滑动变阻器R2（0-1700Ω，额定电流0.3A）开关K及导线若干，实验电路如图1所示，实验中要求多测几组电流、电压值。在实验中电流表应选，电压表的量程应选，滑动变阻器应选。解析：电源电动势为12V，考虑耗电少，加在被测电阻两端电压可达12V，故电压表量程应选取0-15V。估算被测电阻可达到最大电流值，假设选电流表A1，则，超过了A1的量程；假设选电流表A2，则，未超过A2的量程，又从电流表读数精确度来考虑，应选电流表A2。对滑动变阻器的选择，因为滑动变阻器R1和R2的额定电流都大于0.27A，从节电、方便，满足测多组电流、电压值的要求，选用阻值较小的变阻器R1。2、测量电路的选择电压表和电流表连入电路有两种方法：一种是内接法（电流表内接电路）；另一种是外接法（电流表外接电路）。不管采用哪种接法，由于电表内阻的影响，计算值都有误差，我们可以画出其电路图，如图甲、乙所示，它们各自特点如下：（1）电流表内接法电路：如图甲所示。结果：测量值偏大，即R测>R，简称“内大”（2）电流表外接法电路：如图乙所示。结果：测量值偏小，即R测IR，由知，U较准确而I偏大，故R测偏小即R测
