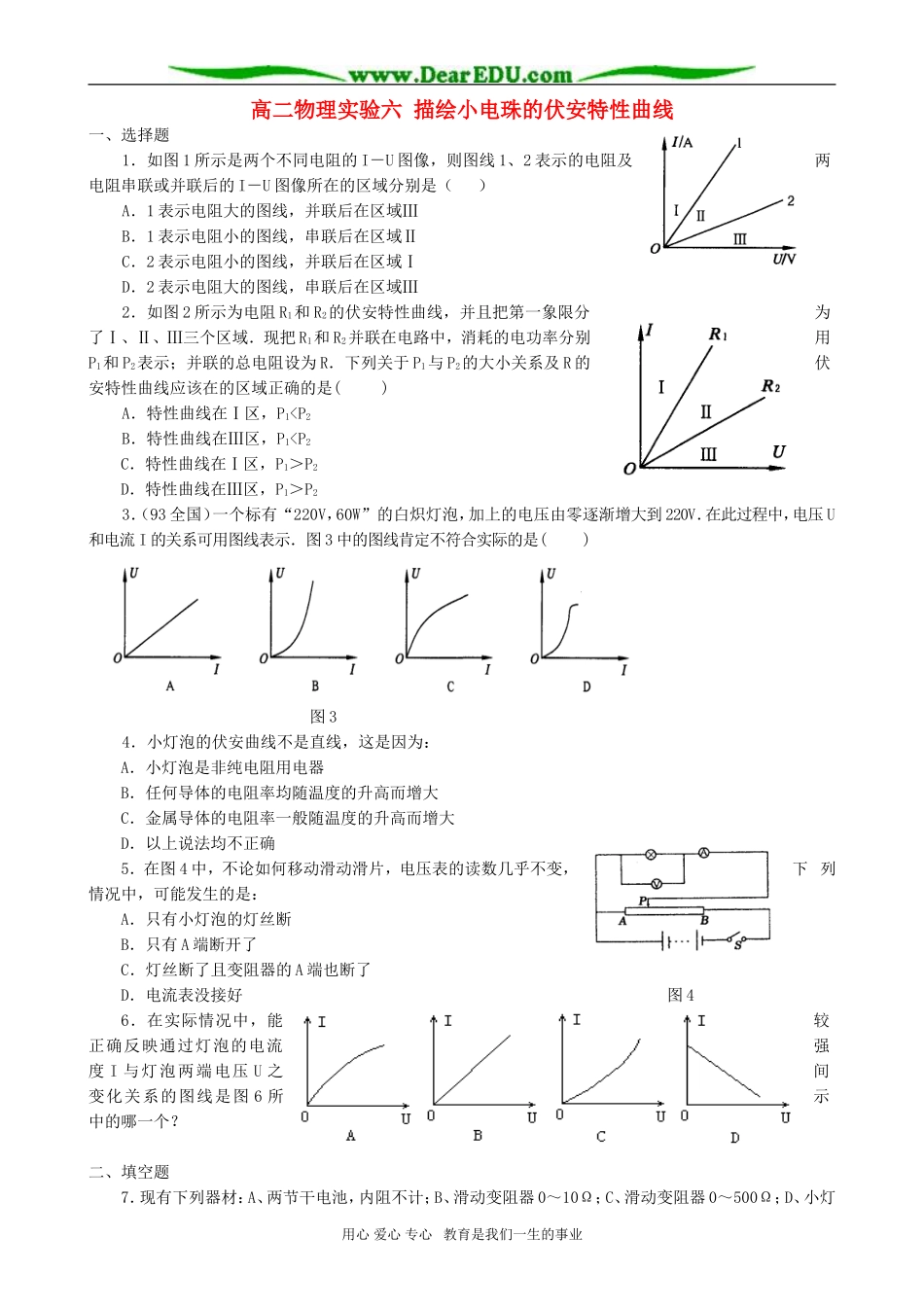

高二物理实验六 描绘小电珠的伏安特性曲线_第1页
1/4

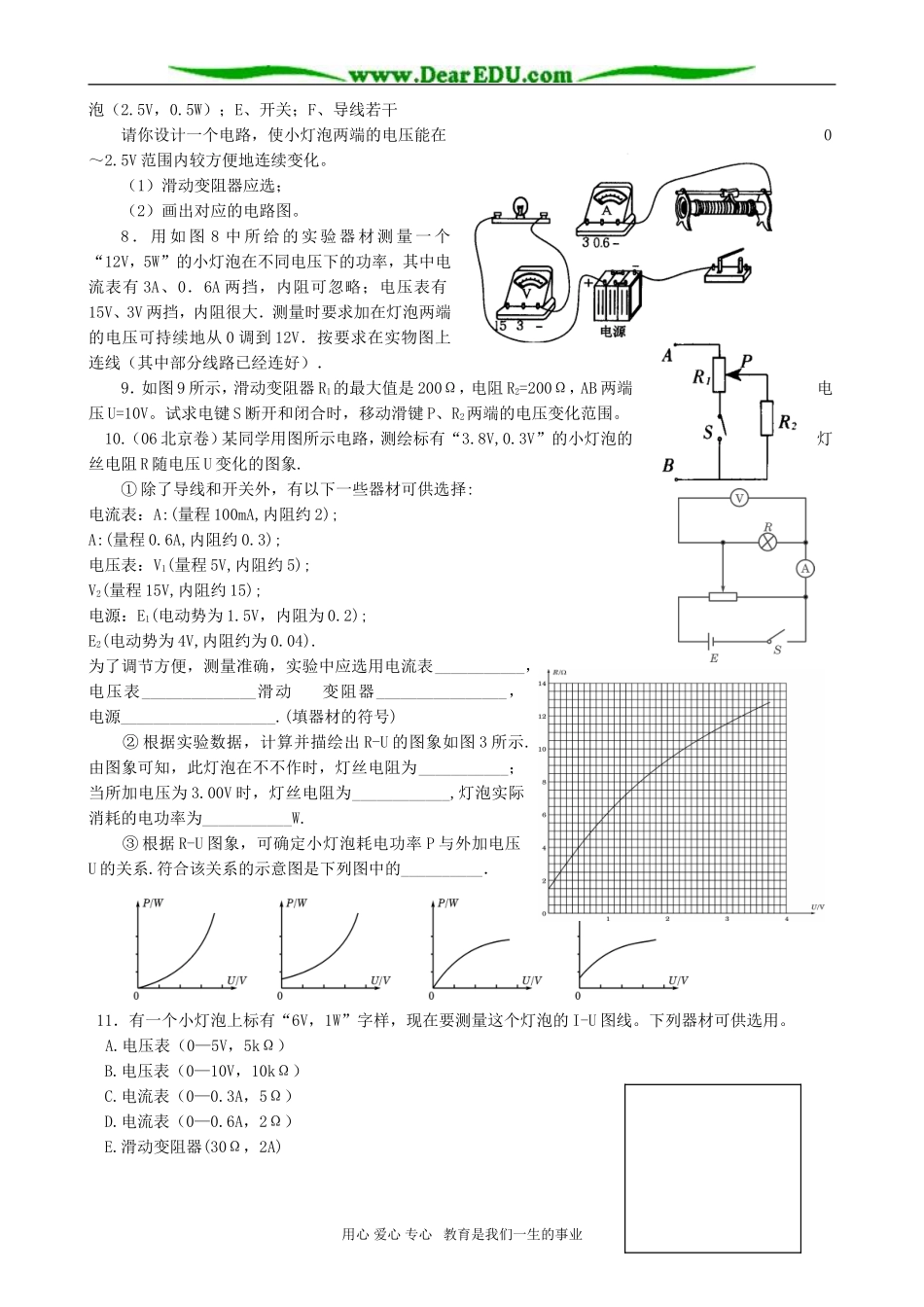

高二物理实验六 描绘小电珠的伏安特性曲线_第2页
2/4

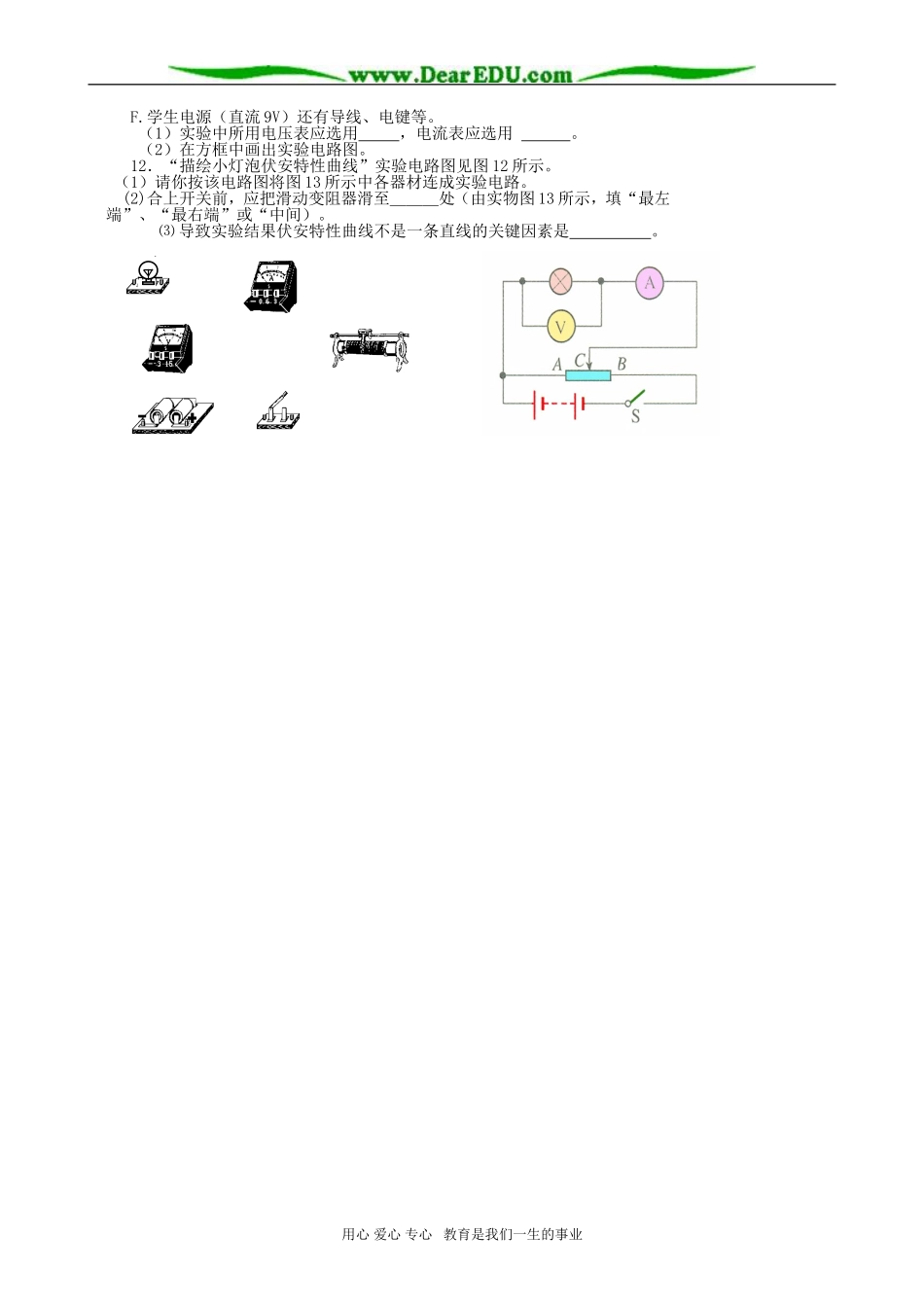

高二物理实验六 描绘小电珠的伏安特性曲线_第3页
3/4
高二物理实验六描绘小电珠的伏安特性曲线一、选择题1.如图1所示是两个不同电阻的I-U图像,则图线1、2表示的电阻及两电阻串联或并联后的I-U图像所在的区域分别是()A.1表示电阻大的图线,并联后在区域ⅢB.1表示电阻小的图线,串联后在区域ⅡC.2表示电阻小的图线,并联后在区域ⅠD.2表示电阻大的图线,串联后在区域Ⅲ2.如图2所示为电阻R1和R2的伏安特性曲线,并且把第一象限分为了Ⅰ、Ⅱ、Ⅲ三个区域.现把R1和R2并联在电路中,消耗的电功率分别用P1和P2表示;并联的总电阻设为R.下列关于P1与P2的大小关系及R的伏安特性曲线应该在的区域正确的是()A.特性曲线在Ⅰ区,P1
