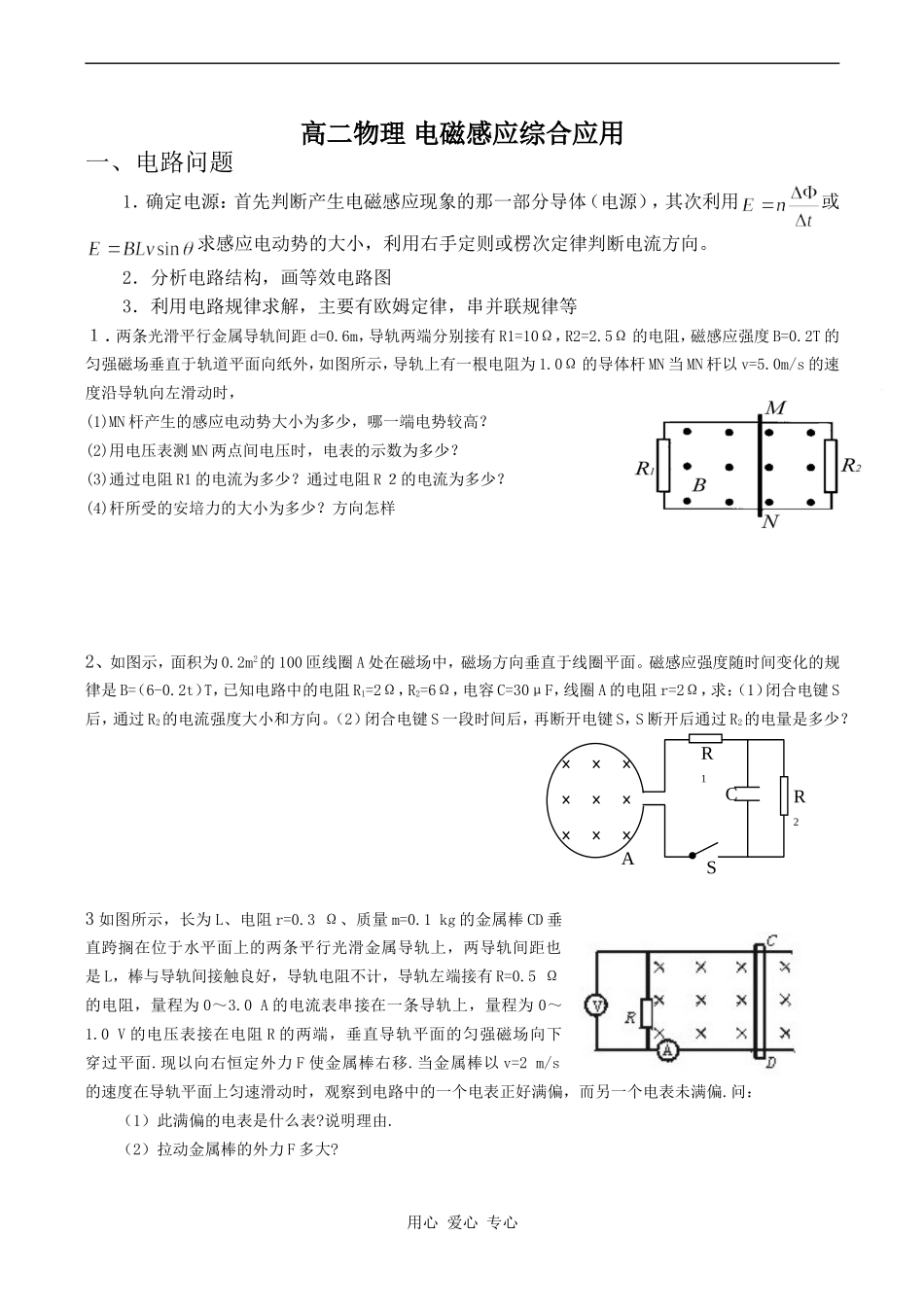

高二物理电磁感应综合应用一、电路问题1．确定电源：首先判断产生电磁感应现象的那一部分导体（电源），其次利用或求感应电动势的大小，利用右手定则或楞次定律判断电流方向。2．分析电路结构，画等效电路图3．利用电路规律求解，主要有欧姆定律，串并联规律等１．两条光滑平行金属导轨间距d=0.6m，导轨两端分别接有R1=10Ω，R2=2.5Ω的电阻，磁感应强度B=0.2T的匀强磁场垂直于轨道平面向纸外，如图所示，导轨上有一根电阻为1.0Ω的导体杆MN当MN杆以v=5.0m/s的速度沿导轨向左滑动时，(1)MN杆产生的感应电动势大小为多少，哪一端电势较高？(2)用电压表测MN两点间电压时，电表的示数为多少？(3)通过电阻R1的电流为多少？通过电阻R２的电流为多少？(4)杆所受的安培力的大小为多少？方向怎样2、如图示，面积为0.2m2的100匝线圈A处在磁场中，磁场方向垂直于线圈平面。磁感应强度随时间变化的规律是B=（6-0.2t）T，已知电路中的电阻R1=2Ω，R2=6Ω，电容C=30μF，线圈A的电阻r=2Ω，求：（1）闭合电键S后，通过R2的电流强度大小和方向。（2）闭合电键S一段时间后，再断开电键S，S断开后通过R2的电量是多少？3如图所示，长为L、电阻r=0.3Ω、质量m=0.1kg的金属棒CD垂直跨搁在位于水平面上的两条平行光滑金属导轨上，两导轨间距也是L，棒与导轨间接触良好，导轨电阻不计，导轨左端接有R=0.5Ω的电阻，量程为0～3.0A的电流表串接在一条导轨上，量程为0～1.0V的电压表接在电阻R的两端，垂直导轨平面的匀强磁场向下穿过平面.现以向右恒定外力F使金属棒右移.当金属棒以v=2m/s的速度在导轨平面上匀速滑动时，观察到电路中的一个电表正好满偏，而另一个电表未满偏.问：（1）此满偏的电表是什么表?说明理由.（2）拉动金属棒的外力F多大?用心爱心专心SCR1R2A（3）此时撤去外力F，金属棒将逐渐慢下来，最终停止在导轨上.求从撤去外力到金属棒停止运动的过程中通过电阻R的热量二电磁感应中的动力学问题这类问题覆盖面广，题型也多种多样；但解决这类问题的关键在于通过运动状态的分析来寻找过程中的临界状态，如速度、加速度取最大值或最小值的条件等，基本思路是：1如图1所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下，导轨和金属杆的电阻可忽略。让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦。（1）由b向a方向看到的装置如图2所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；（2）分析ab杆下滑过程中，速度和加速度变化（3）在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；（4）求在下滑过程中，ab杆可以达到的速度最大值。2如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m，导轨平面与水平面成θ＝37o角，下端连接阻值为R的电阻，匀强磁场方向与导轨平面垂直，质量为0.2kg，电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25．（1）求金属棒沿导轨由静止开始下滑时的加速度大小；（2）当金属棒下滑速度达到稳定时，电阻R消耗的功率为8W，求该速度的大小；（3）在上问中，若R＝2Ω，金属棒中的电流方向由a到b，求磁感应强度的大小与方向．（g＝10m/s2，sin37o＝0.6，cos37o＝0.8）用心爱心专心F=BIL界状态v与a方向关系运动状态的分析a变化情况F=ma合外力运动导体所受的安培力感应电流确定电源（E，r）rREIhh）θBhaRb3水平面上两根足够长的金属导轨平行固定放置，问距为L，一端通过导线与阻值为R的电阻连接；导轨上放一质量为m的金属杆（见右上图），金属杆与导轨的电阻忽略不计；均匀磁场竖直向下。用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动。当改变拉力的大小时，相对应的匀速运动速度v也会变化，v与F的关系如右下图。（取重力加速度g=10m/s2）（1）金属杆在匀速运动之前做什么运动？（2）若m=0.5kg，L=0.5m，R=0.5Ω；磁感应强度B为多大？（3）...
