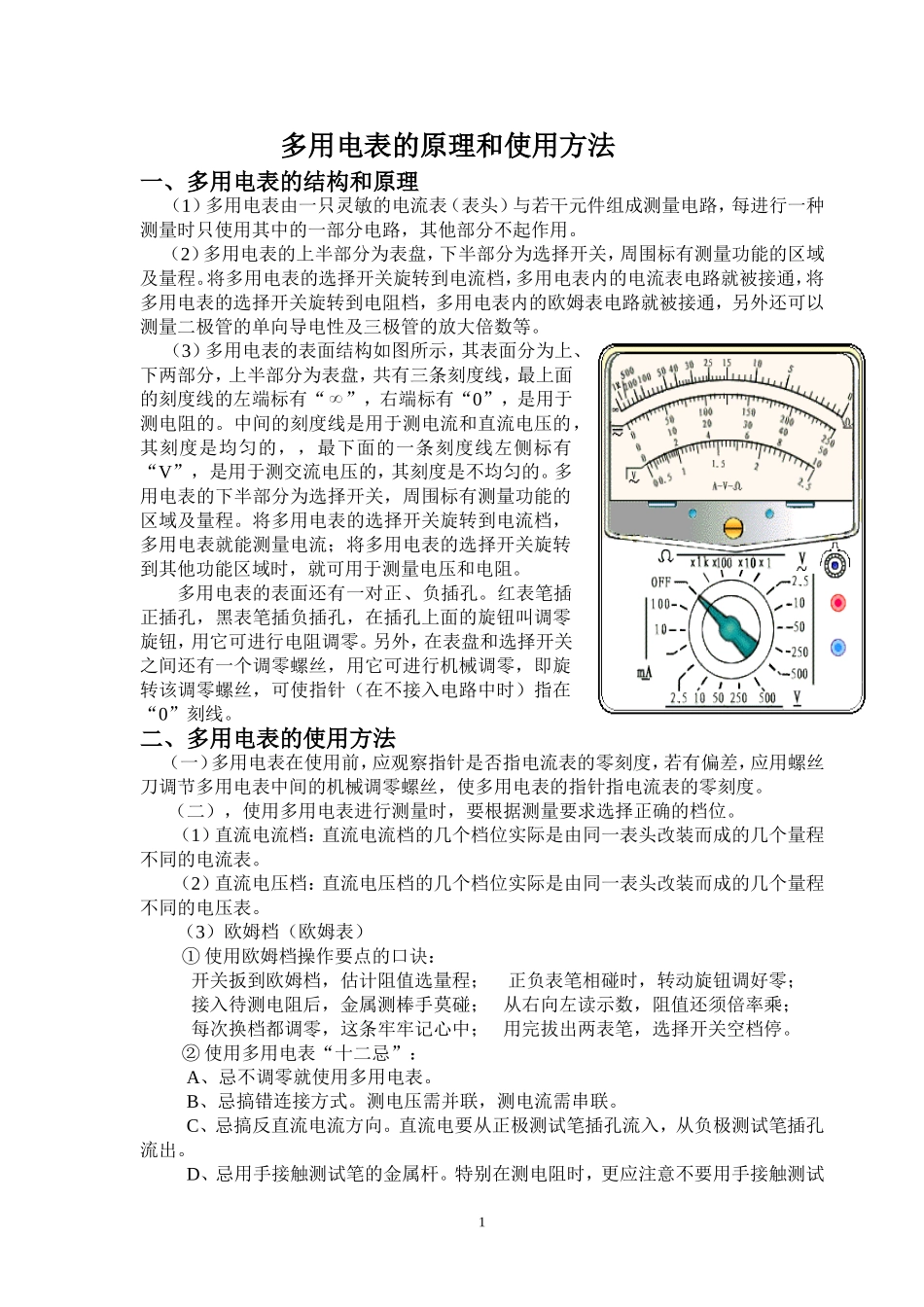

高三物理多用电表的原理和使用方法_第1页
1/4

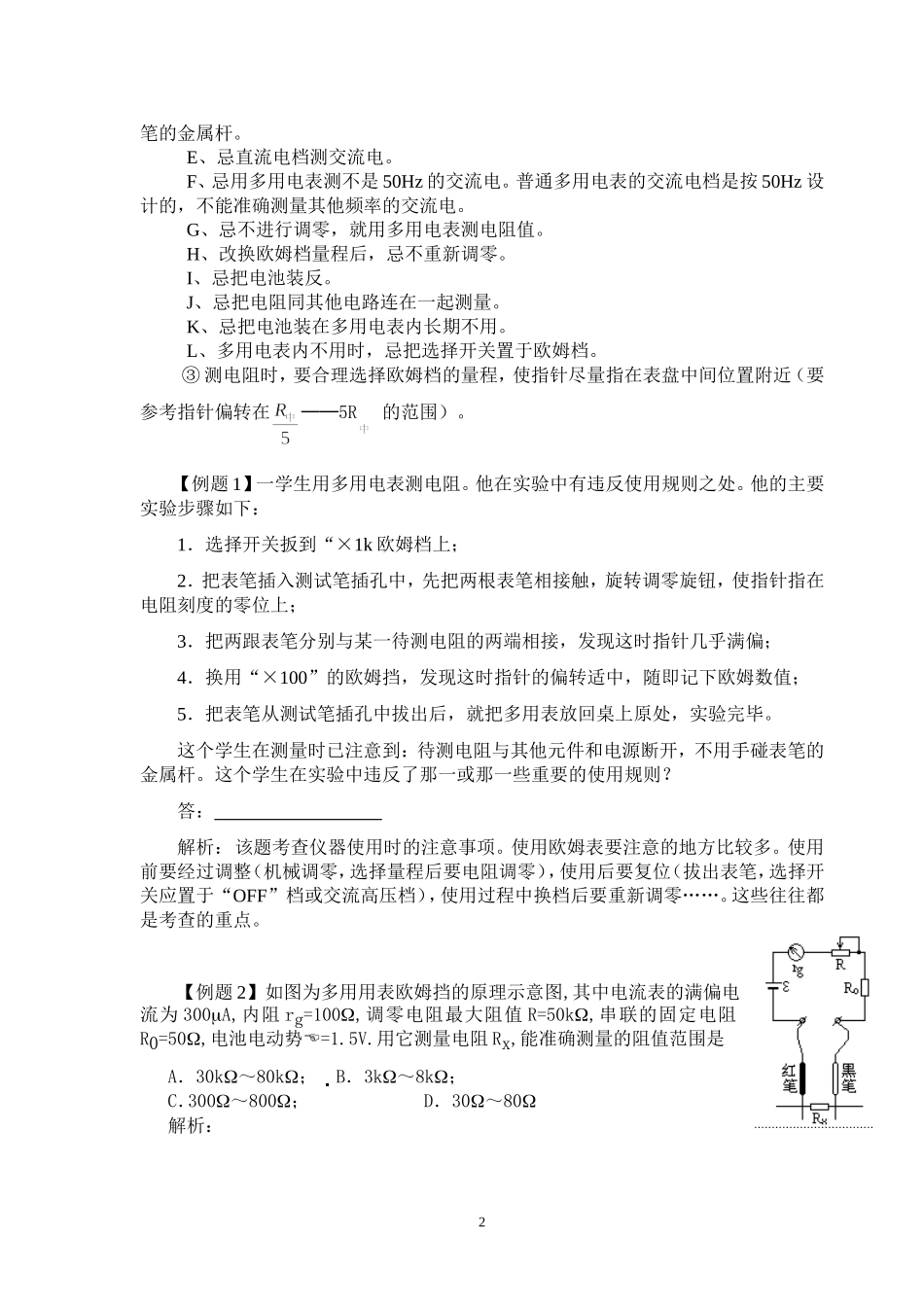

高三物理多用电表的原理和使用方法_第2页
2/4

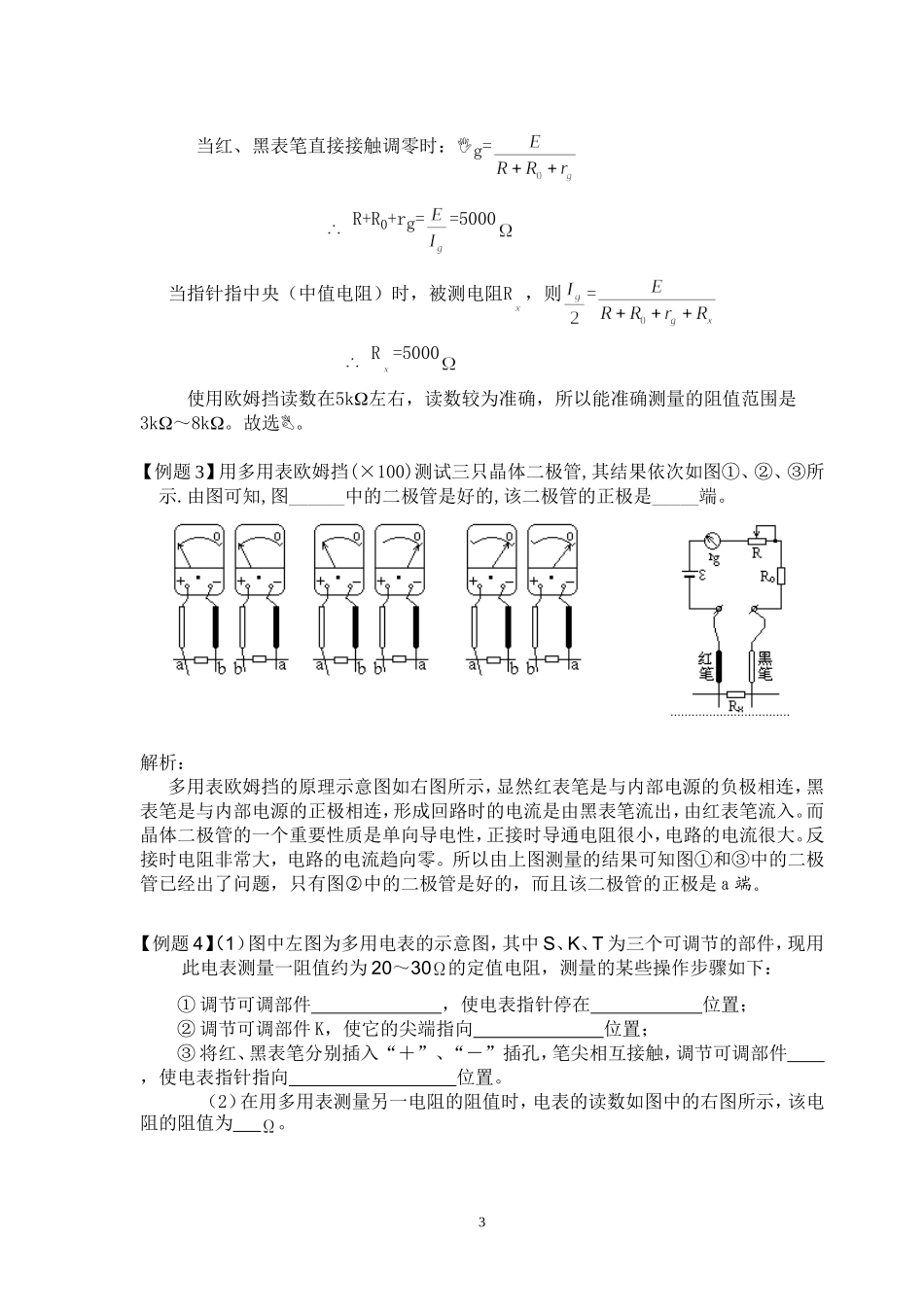

高三物理多用电表的原理和使用方法_第3页
3/4
多用电表的原理和使用方法一、多用电表的结构和原理(1)多用电表由一只灵敏的电流表(表头)与若干元件组成测量电路,每进行一种测量时只使用其中的一部分电路,其他部分不起作用。(2)多用电表的上半部分为表盘,下半部分为选择开关,周围标有测量功能的区域及量程。将多用电表的选择开关旋转到电流档,多用电表内的电流表电路就被接通,将多用电表的选择开关旋转到电阻档,多用电表内的欧姆表电路就被接通,另外还可以测量二极管的单向导电性及三极管的放大倍数等。(3)多用电表的表面结构如图所示,其表面分为上、下两部分,上半部分为表盘,共有三条刻度线,最上面的刻度线的左端标有“”,右端标有“0”,是用于测电阻的。中间的刻度线是用于测电流和直流电压的,其刻度是均匀的,,最下面的一条刻度线左侧标有“V”,是用于测交流电压的,其刻度是不均匀的。多用电表的下半部分为选择开关,周围标有测量功能的区域及量程。将多用电表的选择开关旋转到电流档,多用电表就能测量电流;将多用电表的选择开关旋转到其他功能区域时,就可用于测量电压和电阻。多用电表的表面还有一对正、负插孔。红表笔插正插孔,黑表笔插负插孔,在插孔上面的旋钮叫调零旋钮,用它可进行电阻调零。另外,在表盘和选择开关之间还有一个调零螺丝,用它可进行机械调零,即旋转该调零螺丝,可使指针(在不接入电路中时)指在“0”刻线。二、多用电表的使用方法(一)多用电表在使用前,应观察指针是否指电流表的零刻度,若有偏差,应用螺丝刀调节多用电表中间的机械调零螺丝,使多用电表的指针指电流表的零刻度。(二),使用多用电表进行测量时,要根据测量要求选择正确的档位。(1)直流电流档:直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。(2)直流电压档:直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。(3)欧姆档(欧姆表)①使用欧姆档操作要点的口诀:开关扳到欧姆档,估计阻值选量程;正负表笔相碰时,转动旋钮调好零;接入待测电阻后,金属测棒手莫碰;从右向左读示数,阻值还须倍率乘;每次换档都调零,这条牢牢记心中;用完拔出两表笔,选择开关空档停。②使用多用电表“十二忌”:A、忌不调零就使用多用电表。B、忌搞错连接方式。测电压需并联,测电流需串联。C、忌搞反直流电流方向。直流电要从正极测试笔插孔流入,从负极测试笔插孔流出。D、忌用手接触测试笔的金属杆。特别在测电阻时,更应注意不要用手接触测试1笔的金属杆。E、忌直流电档测交流电。F、忌用多用电表测不是50Hz的交流电。普通多用电表的交流电档是按50Hz设计的,不能准确测量其他频率的交流电。G、忌不进行调零,就用多用电表测电阻值。H、改换欧姆档量程后,忌不重新调零。I、忌把电池装反。J、忌把电阻同其他电路连在一起测量。K、忌把电池装在多用电表内长期不用。L、多用电表内不用时,忌把选择开关置于欧姆档。③测电阻时,要合理选择欧姆档的量程,使指针尽量指在表盘中间位置附近(要参考指针偏转在──5R的范围)。【例题1】一学生用多用电表测电阻。他在实验中有违反使用规则之处。他的主要实验步骤如下:1.选择开关扳到“×1k欧姆档上;2.把表笔插入测试笔插孔中,先把两根表笔相接触,旋转调零旋钮,使指针指在电阻刻度的零位上;3.把两跟表笔分别与某一待测电阻的两端相接,发现这时指针几乎满偏;4.换用“×100”的欧姆挡,发现这时指针的偏转适中,随即记下欧姆数值;5.把表笔从测试笔插孔中拔出后,就把多用表放回桌上原处,实验完毕。这个学生在测量时已注意到:待测电阻与其他元件和电源断开,不用手碰表笔的金属杆。这个学生在实验中违反了那一或那一些重要的使用规则?答:解析:该题考查仪器使用时的注意事项。使用欧姆表要注意的地方比较多。使用前要经过调整(机械调零,选择量程后要电阻调零),使用后要复位(拔出表笔,选择开关应置于“OFF”档或交流高压档),使用过程中换档后要重新调零……。这些往往都是考查的重点。【例题2】如图为多用用表欧姆挡的原理示意图,其中电流表的满偏电流为300A,内阻rg=100,调零电阻最大阻...
