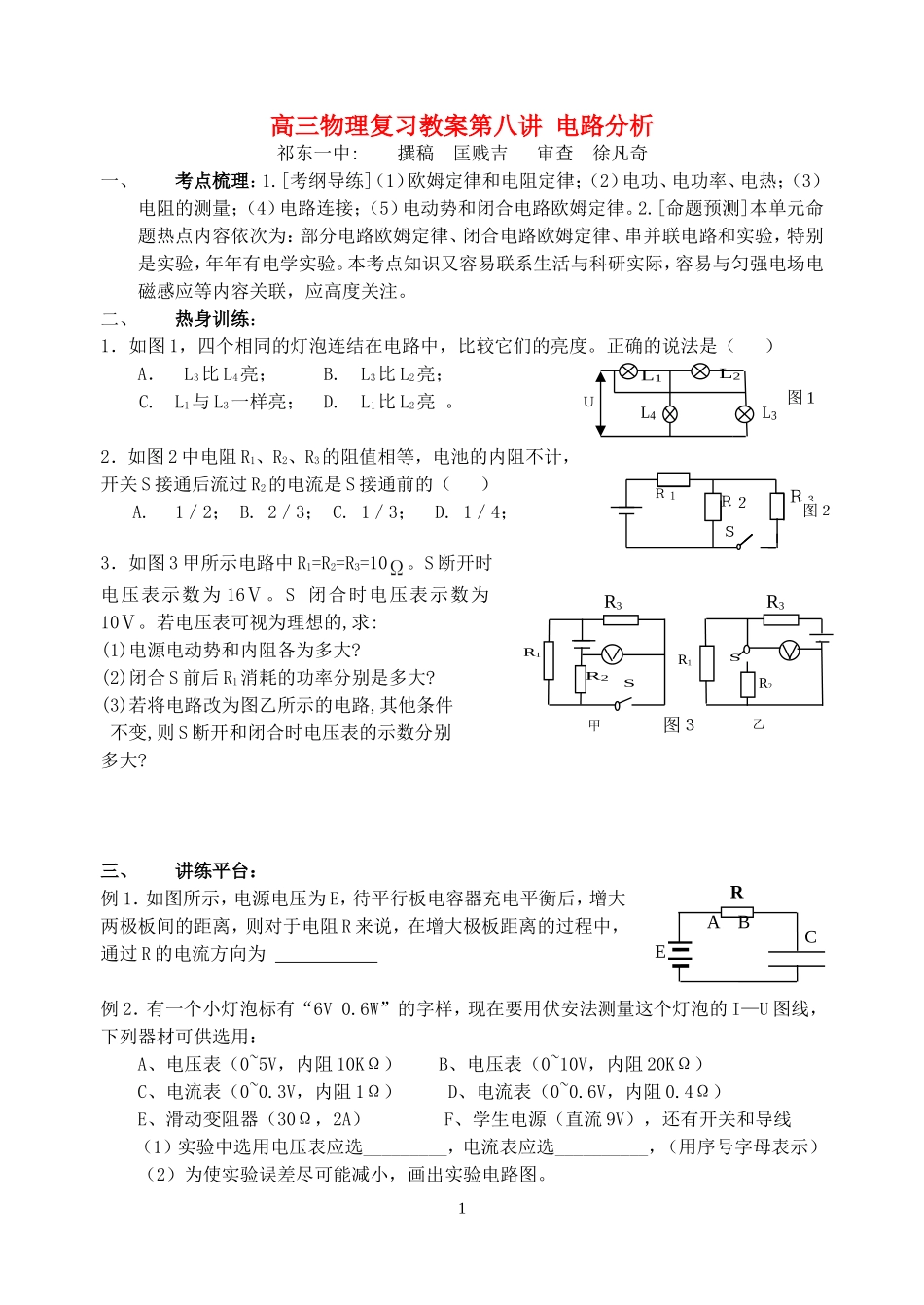

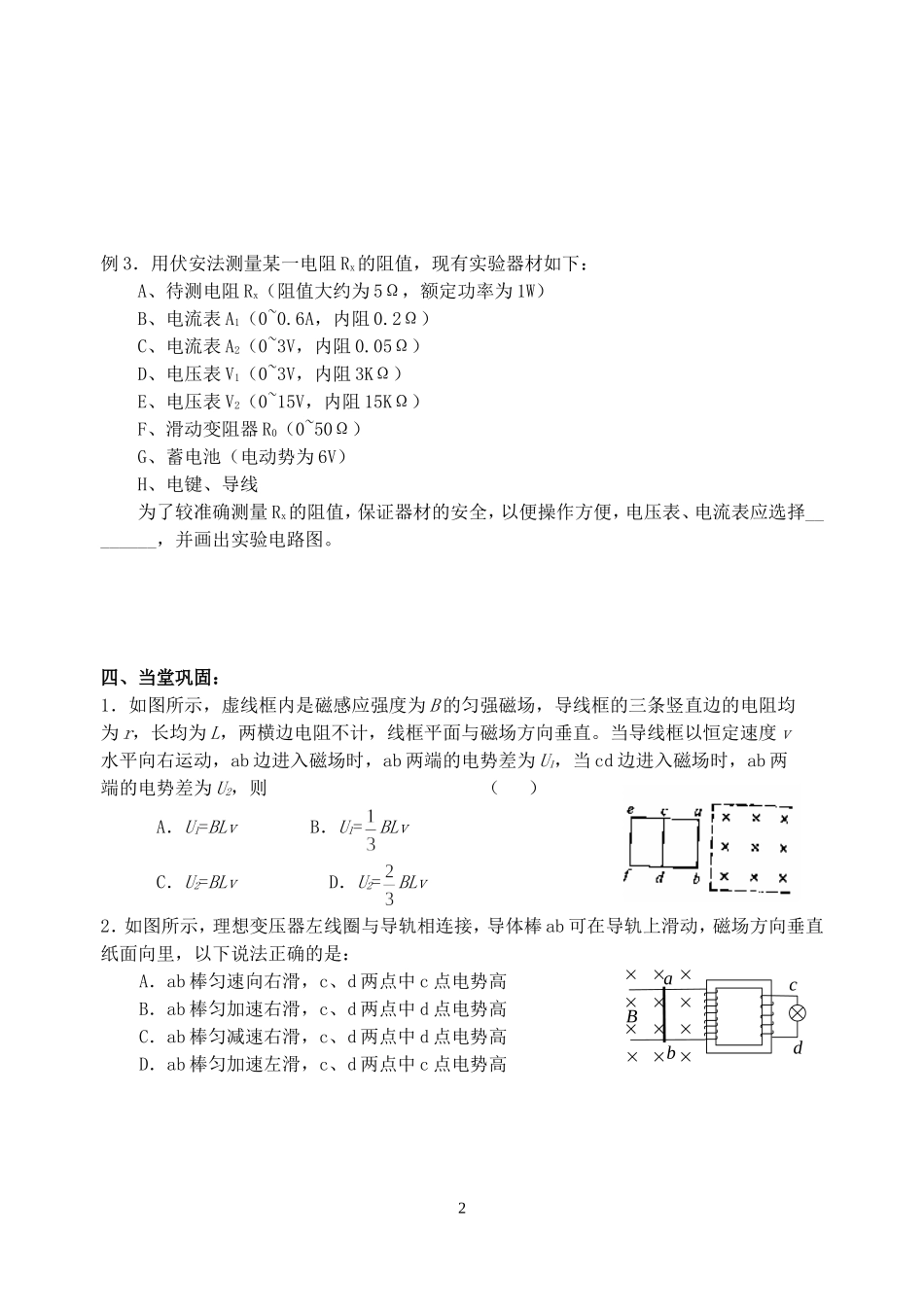

Ｒ２Ｒ１ＳL1L2L3L4UＲ３图1R3R3R1R2R1SR2甲S乙图３高三物理复习教案第八讲电路分析祁东一中:撰稿匡贱吉审查徐凡奇一、考点梳理：1.[考纲导练]（1）欧姆定律和电阻定律；（2）电功、电功率、电热；（3）电阻的测量；（4）电路连接；（5）电动势和闭合电路欧姆定律。2.[命题预测]本单元命题热点内容依次为：部分电路欧姆定律、闭合电路欧姆定律、串并联电路和实验，特别是实验，年年有电学实验。本考点知识又容易联系生活与科研实际，容易与匀强电场电磁感应等内容关联，应高度关注。二、热身训练：1．如图1，四个相同的灯泡连结在电路中，比较它们的亮度。正确的说法是（）A．L3比L4亮；B.L3比L2亮；C.L1与L3一样亮；D.L1比L2亮。2．如图2中电阻R1、R2、R3的阻值相等，电池的内阻不计，开关S接通后流过R2的电流是S接通前的（）A.1／2；B.2／3；C.1／3；D.1／4；3．如图3甲所示电路中R1=R2=R3=10。S断开时电压表示数为16Ⅴ。S闭合时电压表示数为10Ⅴ。若电压表可视为理想的,求:(1)电源电动势和内阻各为多大?(2)闭合S前后R1消耗的功率分别是多大?(3)若将电路改为图乙所示的电路,其他条件不变,则S断开和闭合时电压表的示数分别多大?三、讲练平台：例1．如图所示，电源电压为E，待平行板电容器充电平衡后，增大两极板间的距离，则对于电阻R来说，在增大极板距离的过程中，通过R的电流方向为例2．有一个小灯泡标有“6V0.6W”的字样，现在要用伏安法测量这个灯泡的I—U图线，下列器材可供选用：A、电压表（0~5V，内阻10KΩ）B、电压表（0~10V，内阻20KΩ）C、电流表（0~0.3V，内阻1Ω）D、电流表（0~0.6V，内阻0.4Ω）E、滑动变阻器（30Ω，2A）F、学生电源（直流9V），还有开关和导线（1）实验中选用电压表应选_________，电流表应选__________，（用序号字母表示）（2）为使实验误差尽可能减小，画出实验电路图。1图２RCEAB例3．用伏安法测量某一电阻Rx的阻值，现有实验器材如下：A、待测电阻Rx（阻值大约为5Ω，额定功率为1W）B、电流表A1（0~0.6A，内阻0.2Ω）C、电流表A2（0~3V，内阻0.05Ω）D、电压表V1（0~3V，内阻3KΩ）E、电压表V2（0~15V，内阻15KΩ）F、滑动变阻器R0（0~50Ω）G、蓄电池（电动势为6V）H、电键、导线为了较准确测量Rx的阻值，保证器材的安全，以便操作方便，电压表、电流表应选择________，并画出实验电路图。四、当堂巩固：1．如图所示，虚线框内是磁感应强度为B的匀强磁场，导线框的三条竖直边的电阻均为r，长均为L，两横边电阻不计，线框平面与磁场方向垂直。当导线框以恒定速度v水平向右运动，ab边进入磁场时，ab两端的电势差为U1，当cd边进入磁场时，ab两端的电势差为U2，则（）A．U1=BLvB．U1=BLvC．U2=BLvD．U2=BLv2．如图所示，理想变压器左线圈与导轨相连接，导体棒ab可在导轨上滑动，磁场方向垂直纸面向里，以下说法正确的是：A．ab棒匀速向右滑，c、d两点中c点电势高B．ab棒匀加速右滑，c、d两点中d点电势高C．ab棒匀减速右滑，c、d两点中d点电势高D．ab棒匀加速左滑，c、d两点中c点电势高2abdBc3．如图，电灯的灯丝电阻为2Ω，电池电动势为2V，内阻不计，线圈匝数足够多，其直流电阻为3Ω．先合上电键K，过一段时间突然断开K，则下列说法中错误的有()A．电灯立即熄灭B．电灯立即先暗再熄灭C．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前方向相同D．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前方向相反4.电磁流量计广泛应用于测量可导电流体（如污水）在管中的流量（在单位时间内通过管内横截面的流体的体积）。为了简化，假设流量计是如图所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a、b、c，流量计的两端与输送液体的管道相连接（图中虚线）。图中流量计的上下两面是金属材料，前后两面是绝缘材料，现于流量计所在处加磁感强度为B的匀强磁场，磁场方向垂直于前后两面。当导电液体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R的电流表的两端连接，I表示测得的电流值。已知流体的电阻率为ρ，不计电流表的内阻，则可求得流量为()A．B．C．D．5.如图所示，圆环a和b的...
