高三物理备课电磁感应复习讲义(四)VIP免费

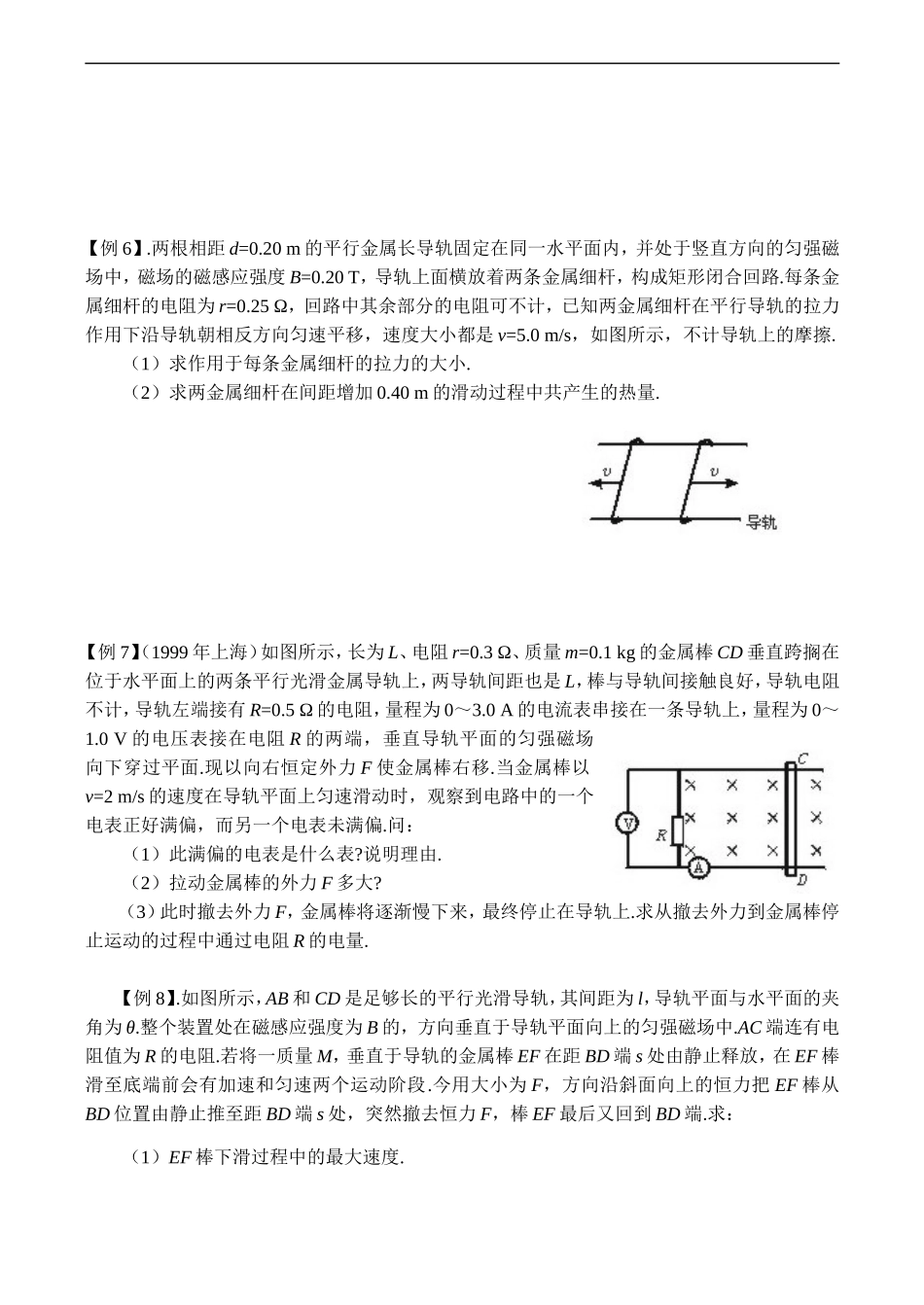

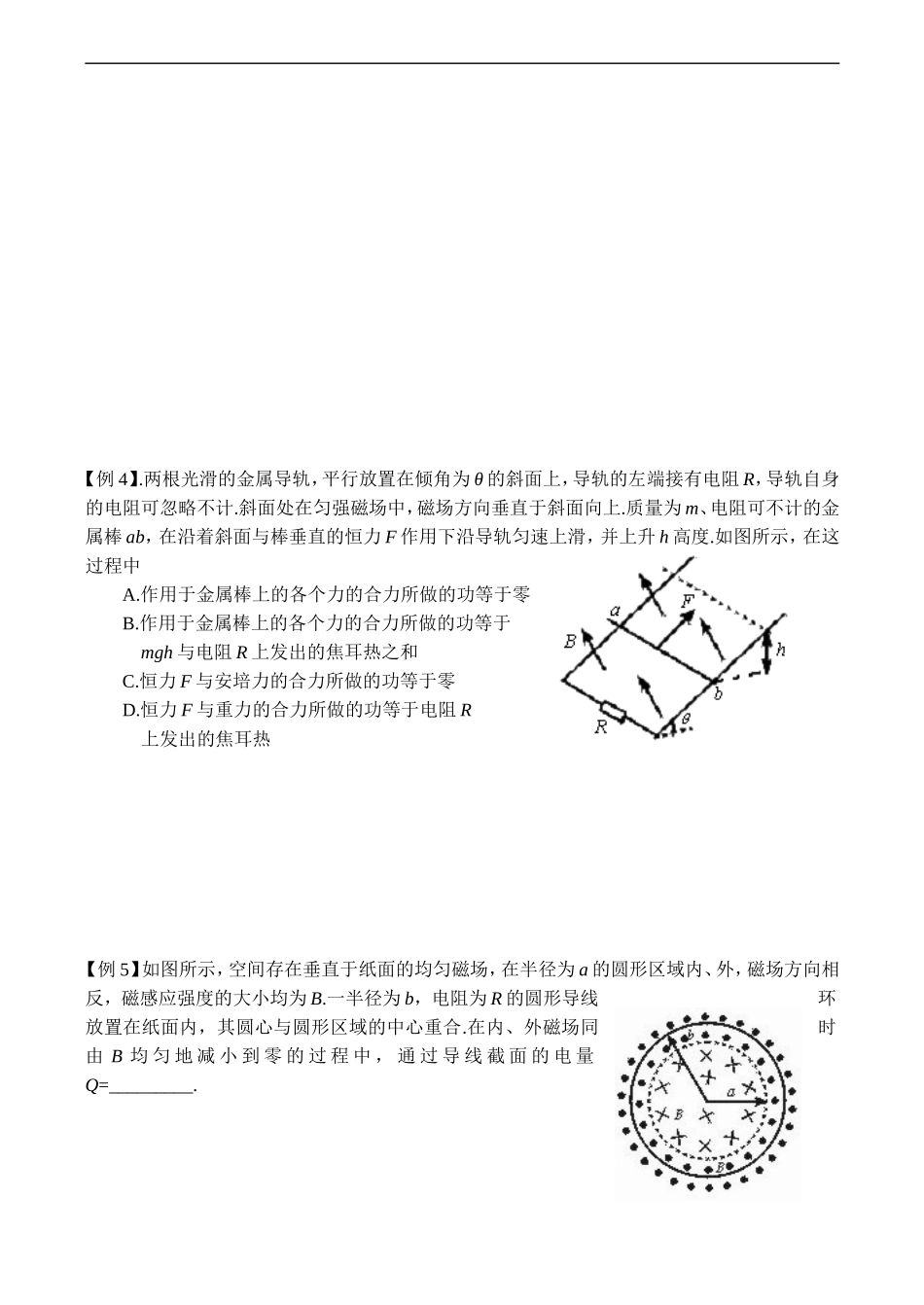

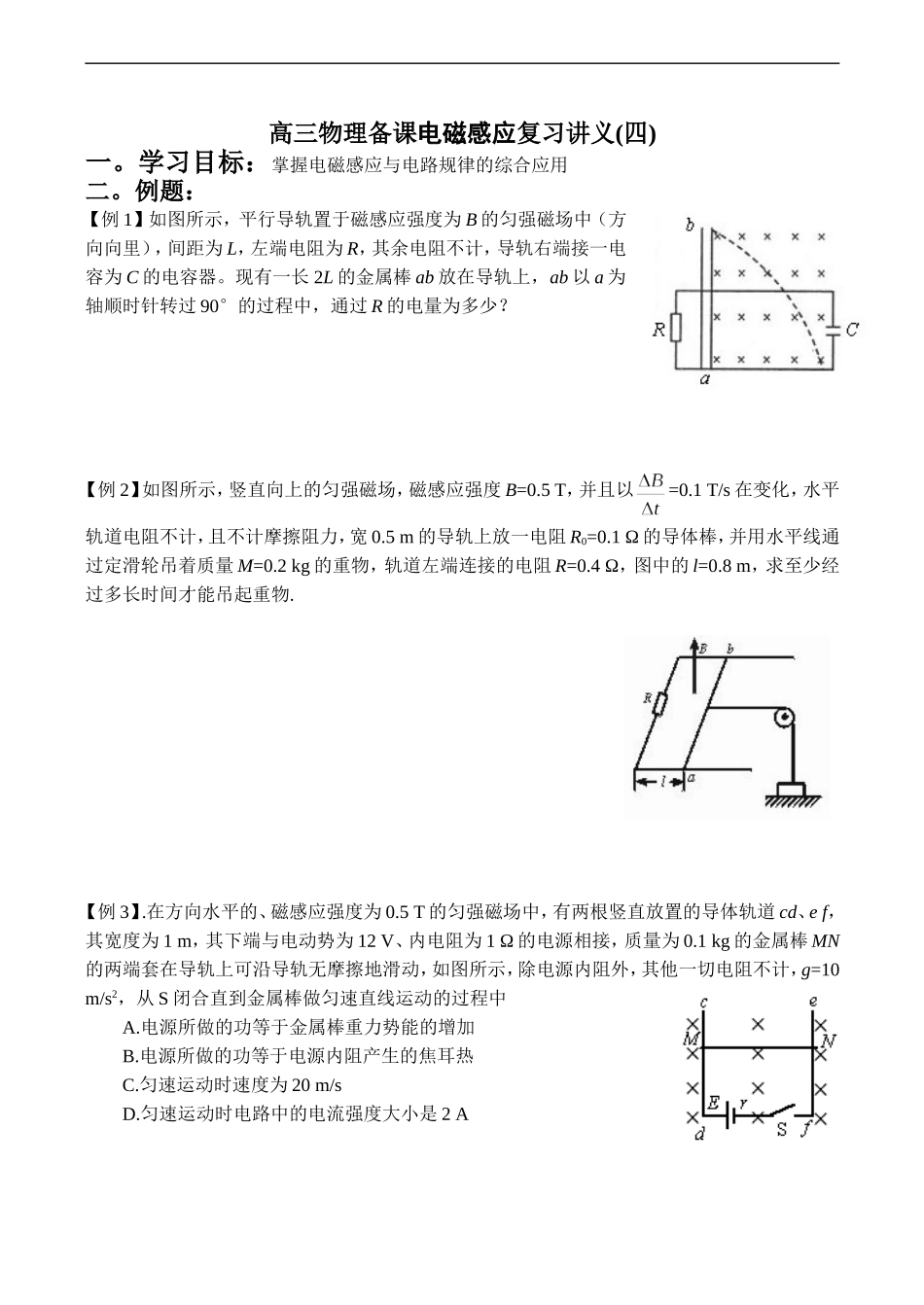

高三物理备课电磁感应复习讲义(四)一。学习目标：掌握电磁感应与电路规律的综合应用二。例题：【例1】如图所示，平行导轨置于磁感应强度为B的匀强磁场中（方向向里），间距为L，左端电阻为R，其余电阻不计，导轨右端接一电容为C的电容器。现有一长2L的金属棒ab放在导轨上，ab以a为轴顺时针转过90°的过程中，通过R的电量为多少？【例2】如图所示，竖直向上的匀强磁场，磁感应强度B=0.5T，并且以=0.1T/s在变化，水平轨道电阻不计，且不计摩擦阻力，宽0.5m的导轨上放一电阻R0=0.1Ω的导体棒，并用水平线通过定滑轮吊着质量M=0.2kg的重物，轨道左端连接的电阻R=0.4Ω，图中的l=0.8m，求至少经过多长时间才能吊起重物.【例3】.在方向水平的、磁感应强度为0.5T的匀强磁场中，有两根竖直放置的导体轨道cd、ef，其宽度为1m，其下端与电动势为12V、内电阻为1Ω的电源相接，质量为0.1kg的金属棒MN的两端套在导轨上可沿导轨无摩擦地滑动，如图所示，除电源内阻外，其他一切电阻不计，g=10m/s2，从S闭合直到金属棒做匀速直线运动的过程中A.电源所做的功等于金属棒重力势能的增加B.电源所做的功等于电源内阻产生的焦耳热C.匀速运动时速度为20m/sD.匀速运动时电路中的电流强度大小是2A【例4】.两根光滑的金属导轨，平行放置在倾角为θ的斜面上，导轨的左端接有电阻R，导轨自身的电阻可忽略不计.斜面处在匀强磁场中，磁场方向垂直于斜面向上.质量为m、电阻可不计的金属棒ab，在沿着斜面与棒垂直的恒力F作用下沿导轨匀速上滑，并上升h高度.如图所示，在这过程中A.作用于金属棒上的各个力的合力所做的功等于零B.作用于金属棒上的各个力的合力所做的功等于mgh与电阻R上发出的焦耳热之和C.恒力F与安培力的合力所做的功等于零D.恒力F与重力的合力所做的功等于电阻R上发出的焦耳热【例5】如图所示，空间存在垂直于纸面的均匀磁场，在半径为a的圆形区域内、外，磁场方向相反，磁感应强度的大小均为B.一半径为b，电阻为R的圆形导线环放置在纸面内，其圆心与圆形区域的中心重合.在内、外磁场同时由B均匀地减小到零的过程中，通过导线截面的电量Q=_________.【例6】.两根相距d=0.20m的平行金属长导轨固定在同一水平面内，并处于竖直方向的匀强磁场中，磁场的磁感应强度B=0.20T，导轨上面横放着两条金属细杆，构成矩形闭合回路.每条金属细杆的电阻为r=0.25Ω，回路中其余部分的电阻可不计，已知两金属细杆在平行导轨的拉力作用下沿导轨朝相反方向匀速平移，速度大小都是v=5.0m/s，如图所示，不计导轨上的摩擦.（1）求作用于每条金属细杆的拉力的大小.（2）求两金属细杆在间距增加0.40m的滑动过程中共产生的热量.【例7】（1999年上海）如图所示，长为L、电阻r=0.3Ω、质量m=0.1kg的金属棒CD垂直跨搁在位于水平面上的两条平行光滑金属导轨上，两导轨间距也是L，棒与导轨间接触良好，导轨电阻不计，导轨左端接有R=0.5Ω的电阻，量程为0～3.0A的电流表串接在一条导轨上，量程为0～1.0V的电压表接在电阻R的两端，垂直导轨平面的匀强磁场向下穿过平面.现以向右恒定外力F使金属棒右移.当金属棒以v=2m/s的速度在导轨平面上匀速滑动时，观察到电路中的一个电表正好满偏，而另一个电表未满偏.问：（1）此满偏的电表是什么表?说明理由.（2）拉动金属棒的外力F多大?（3）此时撤去外力F，金属棒将逐渐慢下来，最终停止在导轨上.求从撤去外力到金属棒停止运动的过程中通过电阻R的电量.【例8】.如图所示，AB和CD是足够长的平行光滑导轨，其间距为l，导轨平面与水平面的夹角为θ.整个装置处在磁感应强度为B的，方向垂直于导轨平面向上的匀强磁场中.AC端连有电阻值为R的电阻.若将一质量M，垂直于导轨的金属棒EF在距BD端s处由静止释放，在EF棒滑至底端前会有加速和匀速两个运动阶段.今用大小为F，方向沿斜面向上的恒力把EF棒从BD位置由静止推至距BD端s处，突然撤去恒力F，棒EF最后又回到BD端.求：（1）EF棒下滑过程中的最大速度.（2）EF棒自BD端出发又回到BD端的整个过程中，有多少电能转化成了内能（金属棒、导轨的电阻均不计）?答案：解析：（1）由ab棒以a为轴旋转到b端脱离导轨的过程中，产生的感应电动势一直增大，对C不断...
