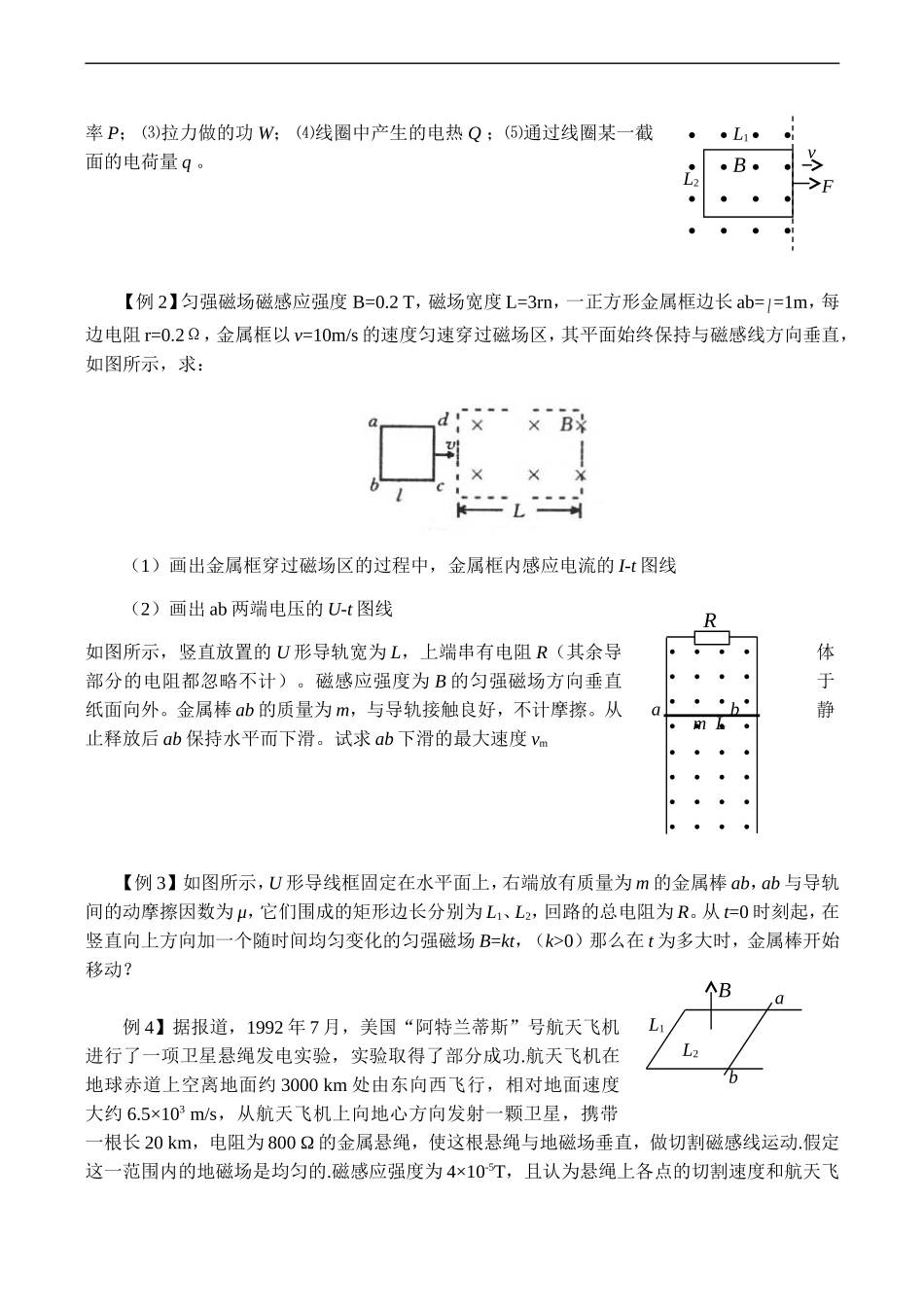

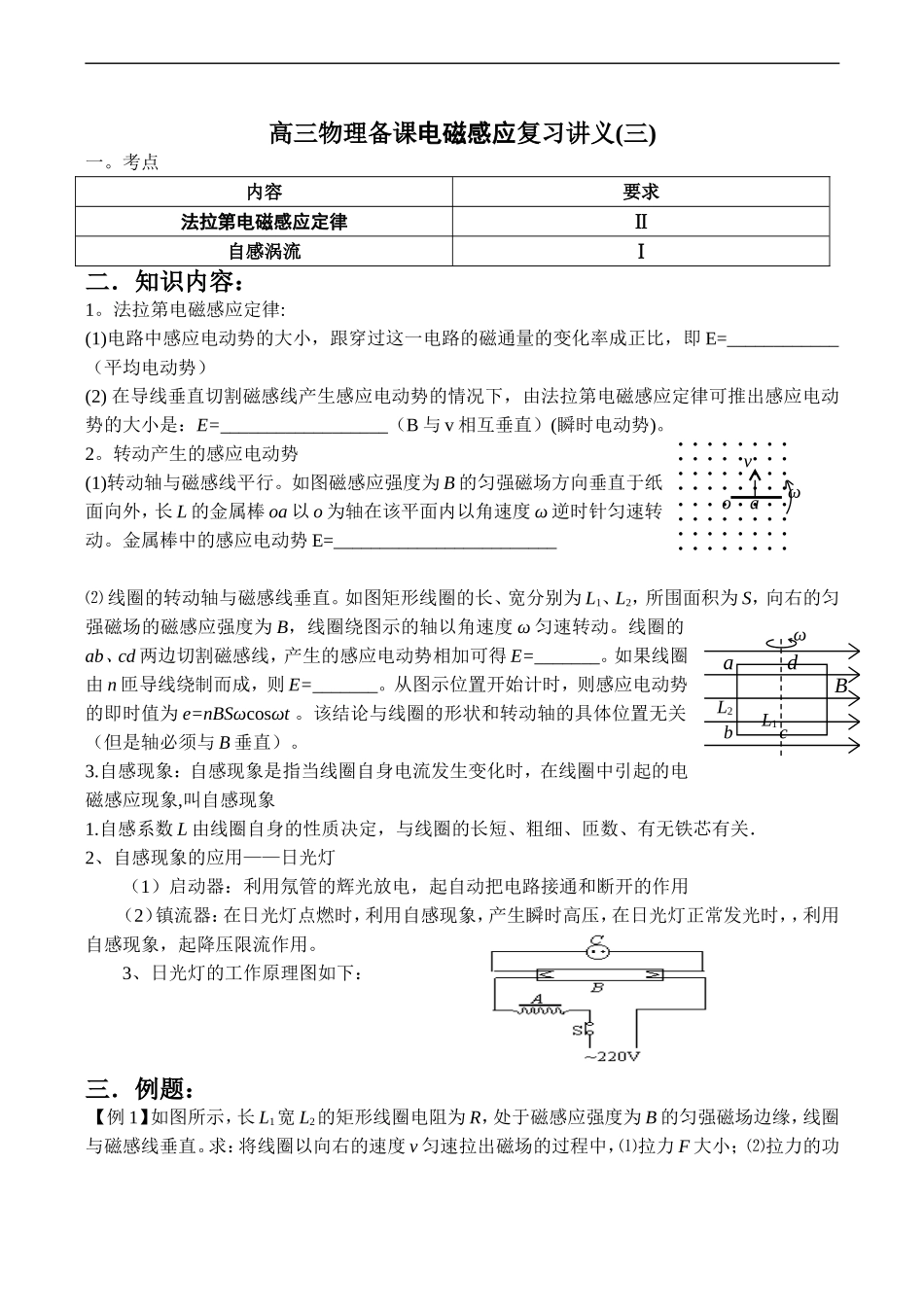

高三物理备课电磁感应复习讲义(三)一。考点内容要求法拉第电磁感应定律Ⅱ自感涡流Ⅰ二．知识内容：1。法拉第电磁感应定律:(1)电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比，即E=____________（平均电动势）(2)在导线垂直切割磁感线产生感应电动势的情况下，由法拉第电磁感应定律可推出感应电动势的大小是：E=__________________（B与v相互垂直）(瞬时电动势)。2。转动产生的感应电动势(1)转动轴与磁感线平行。如图磁感应强度为B的匀强磁场方向垂直于纸面向外，长L的金属棒oa以o为轴在该平面内以角速度ω逆时针匀速转动。金属棒中的感应电动势E=________________________⑵线圈的转动轴与磁感线垂直。如图矩形线圈的长、宽分别为L1、L2，所围面积为S，向右的匀强磁场的磁感应强度为B，线圈绕图示的轴以角速度ω匀速转动。线圈的ab、cd两边切割磁感线，产生的感应电动势相加可得E=_______。如果线圈由n匝导线绕制而成，则E=_______。从图示位置开始计时，则感应电动势的即时值为e=nBSωcosωt。该结论与线圈的形状和转动轴的具体位置无关（但是轴必须与B垂直）。3.自感现象：自感现象是指当线圈自身电流发生变化时，在线圈中引起的电磁感应现象,叫自感现象1.自感系数L由线圈自身的性质决定，与线圈的长短、粗细、匝数、有无铁芯有关．2、自感现象的应用——日光灯（1）启动器：利用氖管的辉光放电，起自动把电路接通和断开的作用（2）镇流器：在日光灯点燃时，利用自感现象，产生瞬时高压，在日光灯正常发光时，，利用自感现象，起降压限流作用。3、日光灯的工作原理图如下：三．例题：【例1】如图所示，长L1宽L2的矩形线圈电阻为R，处于磁感应强度为B的匀强磁场边缘，线圈与磁感线垂直。求：将线圈以向右的速度v匀速拉出磁场的过程中，⑴拉力F大小；⑵拉力的功ωoavL1L2Bωadbc率P；⑶拉力做的功W；⑷线圈中产生的电热Q；⑸通过线圈某一截面的电荷量q。【例2】匀强磁场磁感应强度B=0.2T，磁场宽度L=3rn，一正方形金属框边长ab==1m，每边电阻r=0.2Ω，金属框以v=10m/s的速度匀速穿过磁场区，其平面始终保持与磁感线方向垂直，如图所示，求：（1）画出金属框穿过磁场区的过程中，金属框内感应电流的I-t图线（2）画出ab两端电压的U-t图线如图所示，竖直放置的U形导轨宽为L，上端串有电阻R（其余导体部分的电阻都忽略不计）。磁感应强度为B的匀强磁场方向垂直于纸面向外。金属棒ab的质量为m，与导轨接触良好，不计摩擦。从静止释放后ab保持水平而下滑。试求ab下滑的最大速度vm【例3】如图所示，U形导线框固定在水平面上，右端放有质量为m的金属棒ab，ab与导轨间的动摩擦因数为μ，它们围成的矩形边长分别为L1、L2，回路的总电阻为R。从t=0时刻起，在竖直向上方向加一个随时间均匀变化的匀强磁场B=kt，（k>0）那么在t为多大时，金属棒开始移动？例4】据报道，1992年7月，美国“阿特兰蒂斯”号航天飞机进行了一项卫星悬绳发电实验，实验取得了部分成功.航天飞机在地球赤道上空离地面约3000km处由东向西飞行，相对地面速度大约6.5×103m/s，从航天飞机上向地心方向发射一颗卫星，携带一根长20km，电阻为800Ω的金属悬绳，使这根悬绳与地磁场垂直，做切割磁感线运动.假定这一范围内的地磁场是均匀的.磁感应强度为4×10-5T，且认为悬绳上各点的切割速度和航天飞FL1L2BvRabmLbaBL1L2机的速度相同.根据理论设计，通过电离层（由等离子体组成）的作用，悬绳可以产生约3A的感应电流，试求：（1）金属悬绳中产生的感应电动势；（2）悬绳两端的电压；（3）航天飞机绕地球运行一圈悬绳输出的电能（已知地球半径为6400km）.【例5】如图所示，xoy坐标系y轴左侧和右侧分别有垂直于纸面向外、向里的匀强磁场，磁感应强度均为B，一个围成四分之一圆形的导体环oab，其圆心在原点o，半径为R，开始时在第一象限。从t=0起绕o点以角速度ω逆时针匀速转动。试画出环内感应电动势E随时间t而变的函数图象（以顺时针电动势为正）。解：开始的四分之一周期内，oa、ob中的感应电动势方向相同，大小应相加；第二个四分之一周期内穿过线圈的磁通量不变，因此感应电动势为零；第三个四分之一周期内感...
