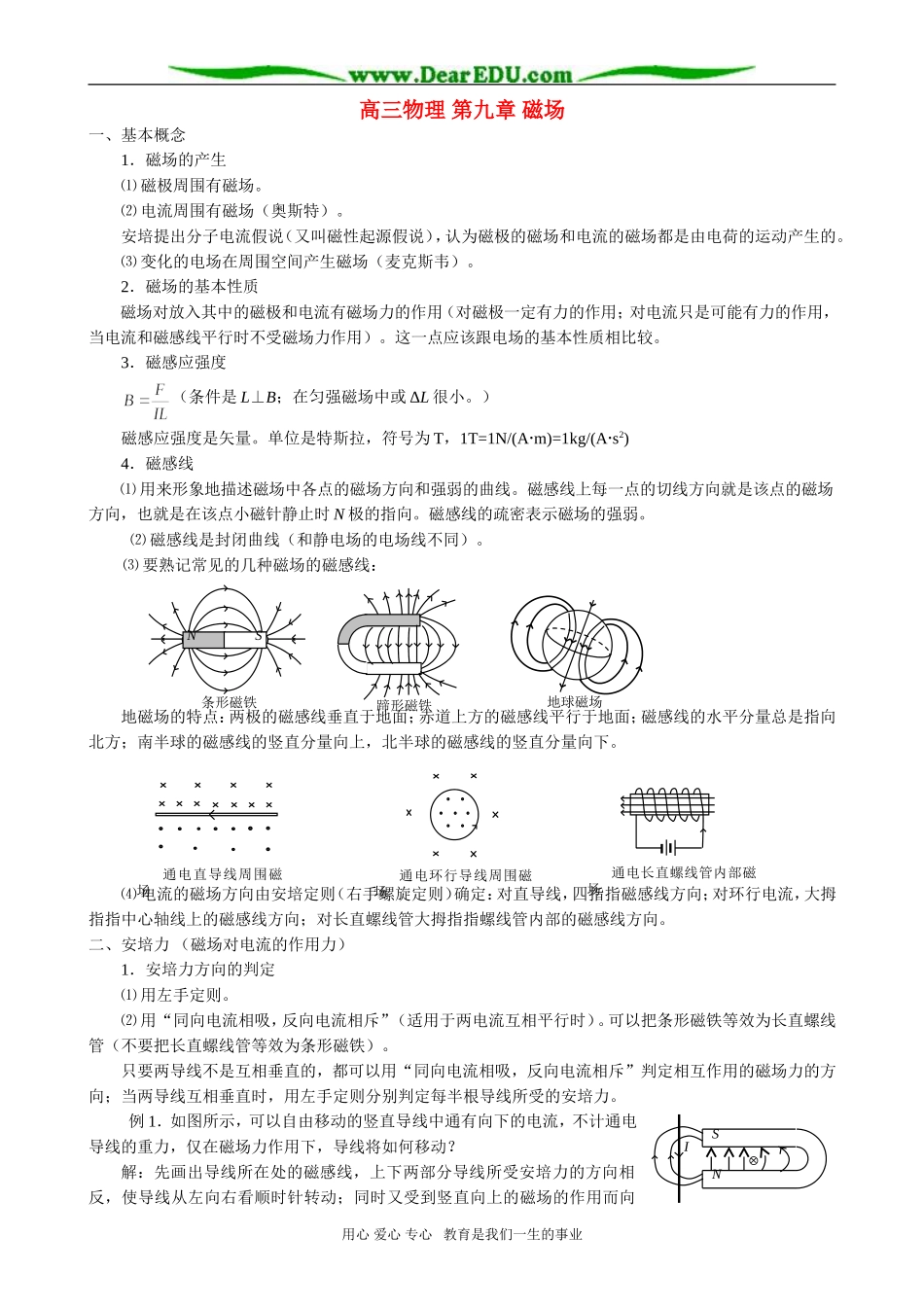

高三物理第九章磁场一、基本概念1．磁场的产生⑴磁极周围有磁场。⑵电流周围有磁场（奥斯特）。安培提出分子电流假说（又叫磁性起源假说），认为磁极的磁场和电流的磁场都是由电荷的运动产生的。⑶变化的电场在周围空间产生磁场（麦克斯韦）。2．磁场的基本性质磁场对放入其中的磁极和电流有磁场力的作用（对磁极一定有力的作用；对电流只是可能有力的作用，当电流和磁感线平行时不受磁场力作用）。这一点应该跟电场的基本性质相比较。3．磁感应强度（条件是L⊥B；在匀强磁场中或ΔL很小。）磁感应强度是矢量。单位是特斯拉，符号为T，1T=1N/(Am)=1kg/(As2)4．磁感线⑴用来形象地描述磁场中各点的磁场方向和强弱的曲线。磁感线上每一点的切线方向就是该点的磁场方向，也就是在该点小磁针静止时N极的指向。磁感线的疏密表示磁场的强弱。⑵磁感线是封闭曲线（和静电场的电场线不同）。⑶要熟记常见的几种磁场的磁感线：地磁场的特点：两极的磁感线垂直于地面；赤道上方的磁感线平行于地面；磁感线的水平分量总是指向北方；南半球的磁感线的竖直分量向上，北半球的磁感线的竖直分量向下。⑷电流的磁场方向由安培定则（右手螺旋定则）确定：对直导线，四指指磁感线方向；对环行电流，大拇指指中心轴线上的磁感线方向；对长直螺线管大拇指指螺线管内部的磁感线方向。二、安培力（磁场对电流的作用力）1．安培力方向的判定⑴用左手定则。⑵用“同向电流相吸，反向电流相斥”（适用于两电流互相平行时）。可以把条形磁铁等效为长直螺线管（不要把长直螺线管等效为条形磁铁）。只要两导线不是互相垂直的，都可以用“同向电流相吸，反向电流相斥”判定相互作用的磁场力的方向；当两导线互相垂直时，用左手定则分别判定每半根导线所受的安培力。例1．如图所示，可以自由移动的竖直导线中通有向下的电流，不计通电导线的重力，仅在磁场力作用下，导线将如何移动？解：先画出导线所在处的磁感线，上下两部分导线所受安培力的方向相反，使导线从左向右看顺时针转动；同时又受到竖直向上的磁场的作用而向用心爱心专心教育是我们一生的事业SNI+—NS地球磁场条形磁铁蹄形磁铁通电环行导线周围磁场通电长直螺线管内部磁场通电直导线周围磁场右移动（不要说成先转90º后平移）。分析的关键是画出相关的磁感线。例2．条形磁铁放在粗糙水平面上，正中的正上方有一导线，通有图示方向的电流后，磁铁对水平面的压力将会______（增大、减小还是不变？）。水平面对磁铁的摩擦力大小为______。解：本题有多种分析方法。⑴画出通电导线中电流的磁场中通过两极的那条磁感线（如图中下方的虚线所示），可看出两极受的磁场力的合力竖直向上。磁铁对水平面的压力减小，但不受摩擦力。⑵画出条形磁铁的磁感线中通过通电导线的那一条（如图中上方的虚线所示），可看出导线受到的安培力竖直向下，因此条形磁铁受的反作用力竖直向上。⑶把条形磁铁等效为通电螺线管，上方的电流是向里的，与通电导线中的电流是同向电流，所以互相吸引。例3．如图在条形磁铁N极附近悬挂一个线圈，当线圈中通有逆时针方向的电流时，线圈将向哪个方向偏转？解：用“同向电流互相吸引，反向电流互相排斥”最简单：条形磁铁的等效螺线管的电流在正面是向下的，与线圈中的电流方向相反，互相排斥，而左边的线圈匝数多所以线圈向右偏转。（本题如果用“同名磁极相斥，异名磁极相吸”将出现判断错误，因为那只适用于线圈位于磁铁外部的情况。）例4.电视机显象管的偏转线圈示意图如右，即时电流方向如图所示。该时刻由里向外射出的电子流将向哪个方向偏转？解：画出偏转线圈内侧的电流，是左半线圈靠电子流的一侧为向里，右半线圈靠电子流的一侧为向外。电子流的等效电流方向是向里的，根据“同向电流互相吸引，反向电流互相排斥”，可判定电子流向左偏转。（本题用其它方法判断也行，但不如这个方法简洁）。2．安培力大小的计算F=BLIsinα（α为B、L间的夹角）高中要求会计算α=0（不受安培力）和α=90º两种情况。例5．如图所示，光滑导轨与水平面成α角，导轨宽L。匀强磁场磁感应强度为B。金属杆长也为L，质量为m，水平放在导轨上。当回...
