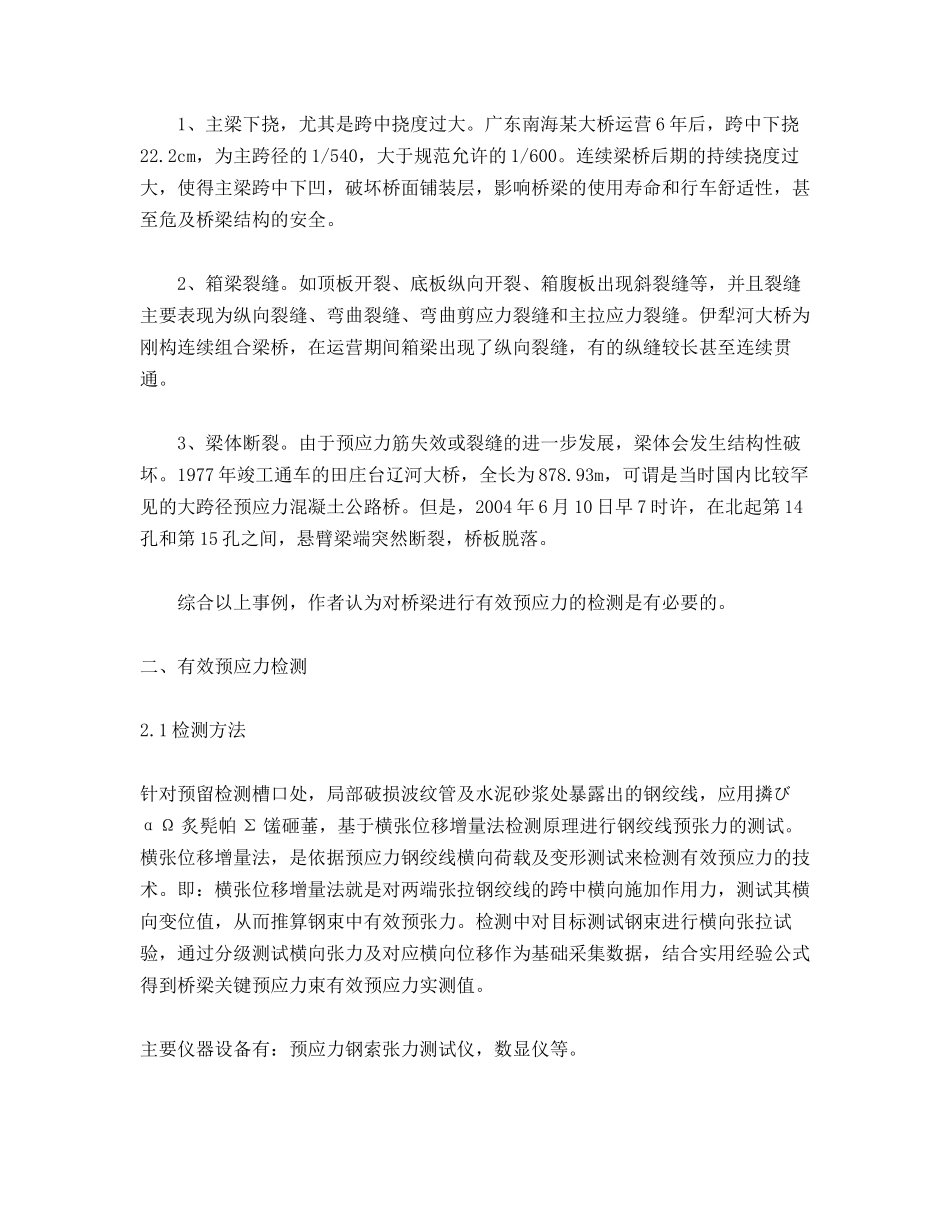

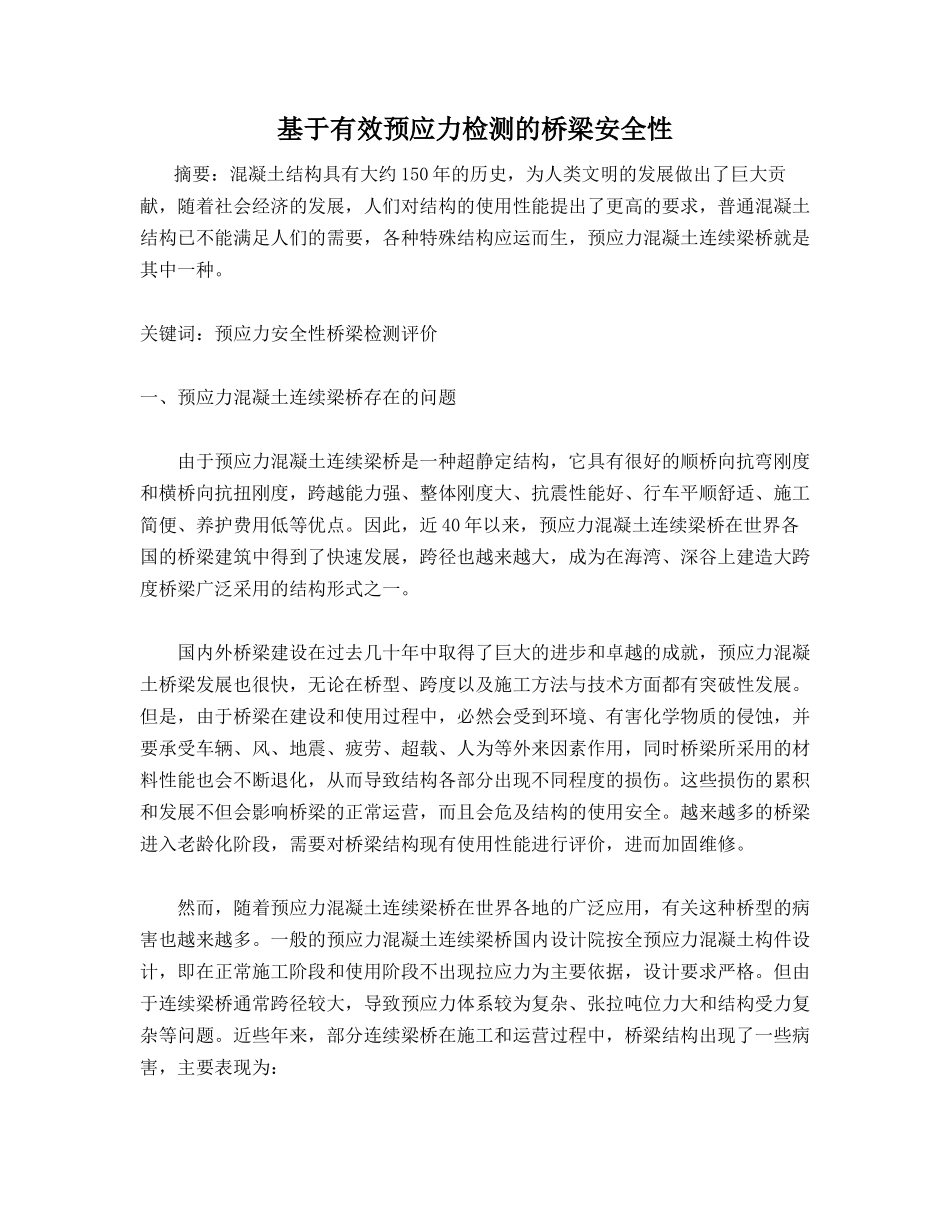

基于有效预应力检测的桥梁安全性摘要：混凝土结构具有大约150年的历史，为人类文明的发展做出了巨大贡献，随着社会经济的发展，人们对结构的使用性能提出了更高的要求，普通混凝土结构已不能满足人们的需要，各种特殊结构应运而生，预应力混凝土连续梁桥就是其中一种。关键词：预应力安全性桥梁检测评价一、预应力混凝土连续梁桥存在的问题由于预应力混凝土连续梁桥是一种超静定结构，它具有很好的顺桥向抗弯刚度和横桥向抗扭刚度，跨越能力强、整体刚度大、抗震性能好、行车平顺舒适、施工简便、养护费用低等优点。因此，近40年以来，预应力混凝土连续梁桥在世界各国的桥梁建筑中得到了快速发展，跨径也越来越大，成为在海湾、深谷上建造大跨度桥梁广泛采用的结构形式之一。国内外桥梁建设在过去几十年中取得了巨大的进步和卓越的成就，预应力混凝土桥梁发展也很快，无论在桥型、跨度以及施工方法与技术方面都有突破性发展。但是，由于桥梁在建设和使用过程中，必然会受到环境、有害化学物质的侵蚀，并要承受车辆、风、地震、疲劳、超载、人为等外来因素作用，同时桥梁所采用的材料性能也会不断退化，从而导致结构各部分出现不同程度的损伤。这些损伤的累积和发展不但会影响桥梁的正常运营，而且会危及结构的使用安全。越来越多的桥梁进入老龄化阶段，需要对桥梁结构现有使用性能进行评价，进而加固维修。然而，随着预应力混凝土连续梁桥在世界各地的广泛应用，有关这种桥型的病害也越来越多。一般的预应力混凝土连续梁桥国内设计院按全预应力混凝土构件设计，即在正常施工阶段和使用阶段不出现拉应力为主要依据，设计要求严格。但由于连续梁桥通常跨径较大，导致预应力体系较为复杂、张拉吨位力大和结构受力复杂等问题。近些年来，部分连续梁桥在施工和运营过程中，桥梁结构出现了一些病害，主要表现为：1、主梁下挠，尤其是跨中挠度过大。广东南海某大桥运营6年后，跨中下挠22.2cm，为主跨径的1/540，大于规范允许的1/600。连续梁桥后期的持续挠度过大，使得主梁跨中下凹，破坏桥面铺装层，影响桥梁的使用寿命和行车舒适性，甚至危及桥梁结构的安全。2、箱梁裂缝。如顶板开裂、底板纵向开裂、箱腹板出现斜裂缝等，并且裂缝主要表现为纵向裂缝、弯曲裂缝、弯曲剪应力裂缝和主拉应力裂缝。伊犁河大桥为刚构连续组合梁桥，在运营期间箱梁出现了纵向裂缝，有的纵缝较长甚至连续贯通。3、梁体断裂。由于预应力筋失效或裂缝的进一步发展，梁体会发生结构性破坏。1977年竣工通车的田庄台辽河大桥，全长为878.93m，可谓是当时国内比较罕见的大跨径预应力混凝土公路桥。但是，2004年6月10日早7时许，在北起第14孔和第15孔之间，悬臂梁端突然断裂，桥板脱落。综合以上事例，作者认为对桥梁进行有效预应力的检测是有必要的。二、有效预应力检测2.1检测方法针对预留检测槽口处，局部破损波纹管及水泥砂浆处暴露出的钢绞线，应用撛びαΩ炙髡帕Σ馐砸菙，基于横张位移增量法检测原理进行钢绞线预张力的测试。横张位移增量法，是依据预应力钢绞线横向荷载及变形测试来检测有效预应力的技术。即：横张位移增量法就是对两端张拉钢绞线的跨中横向施加作用力，测试其横向变位值，从而推算钢束中有效预张力。检测中对目标测试钢束进行横向张拉试验，通过分级测试横向张力及对应横向位移作为基础采集数据，结合实用经验公式得到桥梁关键预应力束有效预应力实测值。主要仪器设备有：预应力钢索张力测试仪，数显仪等。2.2关键工序在预应力测试过程中的关键工序如下：（l）检测槽口定位首先根据实际情况量测检测槽口的位置及尺寸参数。（2）测试前准备工作在检测槽口定位后，进行测试前的准备工作，主要包括切割检测槽口处普通钢筋、切割并剥离波纹管及支撑起目标测试钢束并实现稳固夹持等三项内容。（3）预应力钢束测试采用横张位移增量法检测技术，使用预应力钢索张力测试仪，对关键钢束的有效预应力进行测试。三、依托工程结构安全性分析3.1主梁混凝土应力分析1、主梁上下缘混凝土应力分布在设计状态下计入恒载、预应力和收缩徐变荷载，并考虑施工阶段效应，计算出成桥1月后主梁上下缘混凝土应力分布...
