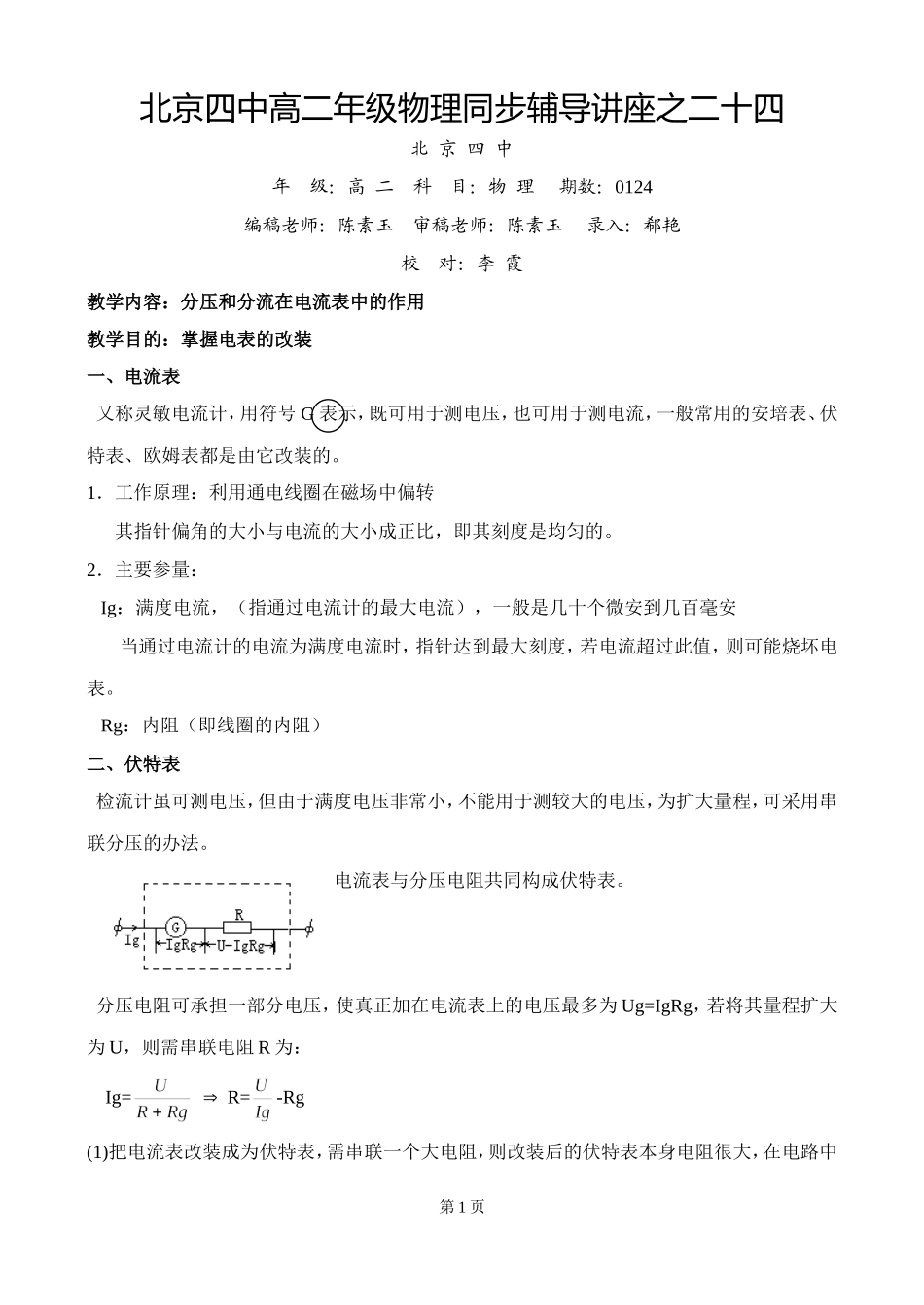

北京四中高二辅导--电表的改装_第1页
1/4
北京四中高二辅导--电表的改装_第2页
2/4

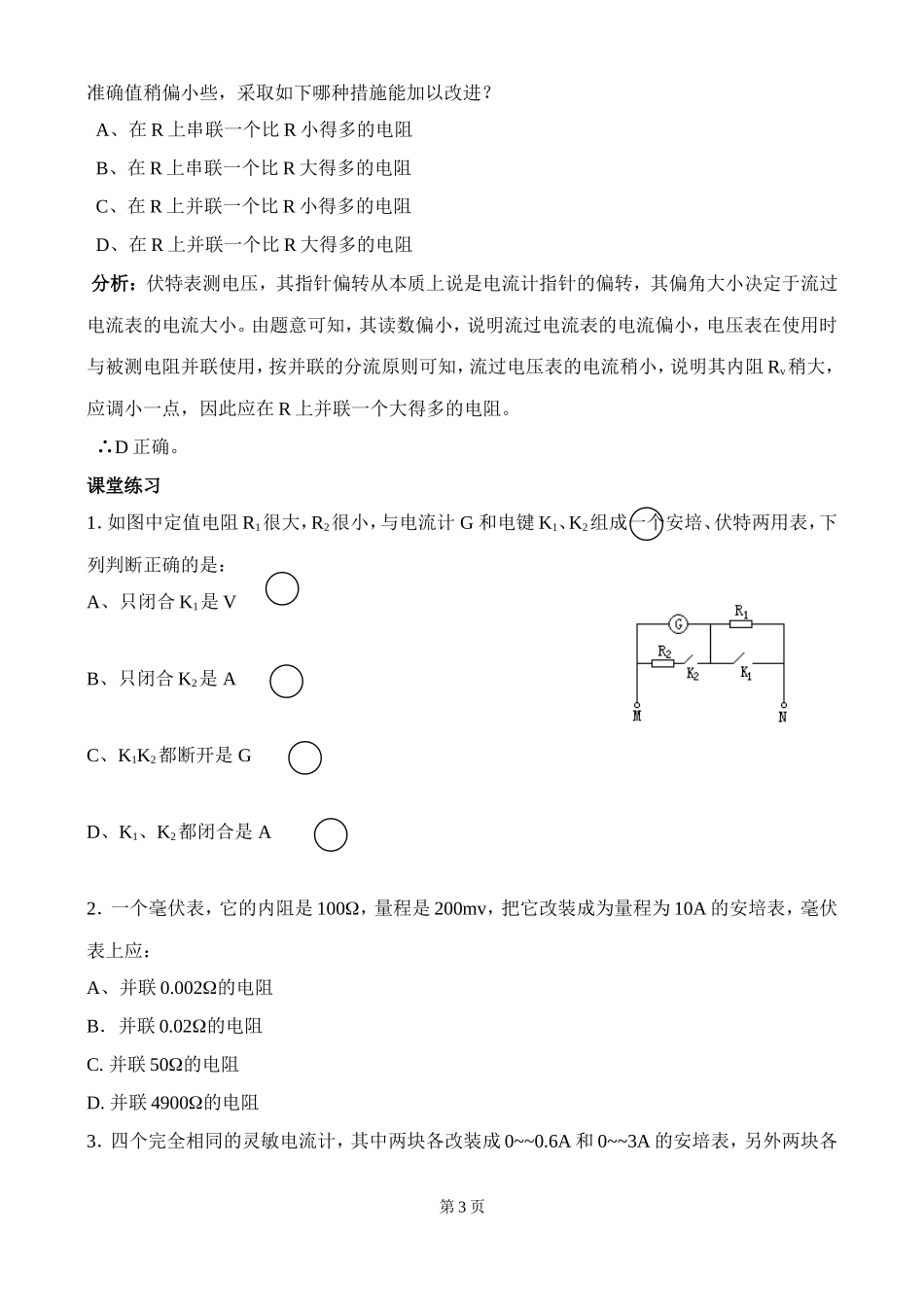

北京四中高二辅导--电表的改装_第3页
3/4
北京四中高二年级物理同步辅导讲座之二十四北京四中年级:高二科目:物理期数:0124编稿老师:陈素玉审稿老师:陈素玉录入:郗艳校对:李霞教学内容:分压和分流在电流表中的作用教学目的:掌握电表的改装一、电流表又称灵敏电流计,用符号G表示,既可用于测电压,也可用于测电流,一般常用的安培表、伏特表、欧姆表都是由它改装的。1.工作原理:利用通电线圈在磁场中偏转其指针偏角的大小与电流的大小成正比,即其刻度是均匀的。2.主要参量:Ig:满度电流,(指通过电流计的最大电流),一般是几十个微安到几百毫安当通过电流计的电流为满度电流时,指针达到最大刻度,若电流超过此值,则可能烧坏电表。Rg:内阻(即线圈的内阻)二、伏特表检流计虽可测电压,但由于满度电压非常小,不能用于测较大的电压,为扩大量程,可采用串联分压的办法。电流表与分压电阻共同构成伏特表。分压电阻可承担一部分电压,使真正加在电流表上的电压最多为Ug=IgRg,若将其量程扩大为U,则需串联电阻R为:Ig=R=-Rg(1)把电流表改装成为伏特表,需串联一个大电阻,则改装后的伏特表本身电阻很大,在电路中第1页并联使用时可忽略其对电路的影响。(2)若将电流表量程扩大为原来的n倍,则需串联电阻R=(n-1)Rg,而伏特表的内阻将扩大为nRg。(3)伏特表刻度盘上的刻度值,是指加在整个伏特表上的电压。三、安培表电流计虽可测电流,但其满度电流Ig很小,为扩大量程,可采用并联分流的方法。电流表与分流电阻共同构成安培表。分流电阻分担一部分电流,使真正通过电流表的电流最多为满度电流Ig。若将其量程扩大为I,则需并联的电阻R为:U=IgRg=(I-Ig)RR=(1)把电流表改装为安培表,需给安培表并联一较小的电阻,并联的阻值越小,则其量程越大。(2)改装后的安培表电阻很小,在电路中串联使用时可认为不影响原电路,若将其量程扩大为原来的n倍,则需并联电阻R=Rg,而安培表内阻将减小为Rg。(3)安培表刻度盘上标出的刻度值,是指通过整个安培表的电流例题分析:例1.一只电流表内阻Rg=2000,满度电流Ig=500A,若将其改装为量程为25V的电压表,需串联一个多大的分压电阻?分析:电流表所能承受的最大电压为Ug=IgRg=500×10-6×2000V=1V∴分压电阻R的电压UR=U-Ug=25V-1V=24V由串联分压有:R=Rg=×2000k=48k即为所求。例2.如图所示,电压表是由电流表G与电阻R串联而成的,若使用中发现电压表的读数总比第2页准确值稍偏小些,采取如下哪种措施能加以改进?A、在R上串联一个比R小得多的电阻B、在R上串联一个比R大得多的电阻C、在R上并联一个比R小得多的电阻D、在R上并联一个比R大得多的电阻分析:伏特表测电压,其指针偏转从本质上说是电流计指针的偏转,其偏角大小决定于流过电流表的电流大小。由题意可知,其读数偏小,说明流过电流表的电流偏小,电压表在使用时与被测电阻并联使用,按并联的分流原则可知,流过电压表的电流稍小,说明其内阻Rv稍大,应调小一点,因此应在R上并联一个大得多的电阻。∴D正确。课堂练习1.如图中定值电阻R1很大,R2很小,与电流计G和电键K1、K2组成一个安培、伏特两用表,下列判断正确的是:A、只闭合K1是VB、只闭合K2是AC、K1K2都断开是GD、K1、K2都闭合是A2.一个毫伏表,它的内阻是100,量程是200mv,把它改装成为量程为10A的安培表,毫伏表上应:A、并联0.002的电阻B.并联0.02的电阻C.并联50的电阻D.并联4900的电阻3.四个完全相同的灵敏电流计,其中两块各改装成0~~0.6A和0~~3A的安培表,另外两块各第3页改装成0~~3V和0~~15V的伏特表。则下列说法中正确的是(A)两个安培表串联接入电路后,它们的读数之比是1:1(B)两个安培表串联接入电路后,它们的指针偏转的角度是5:1(C)两个伏特表串联接入电路后,它们的读数之比是1:5(D)两个伏特表串联接入电路后,它们的指针偏转的角度是1:1答案:1.AD2.B3.ABCD第4页
