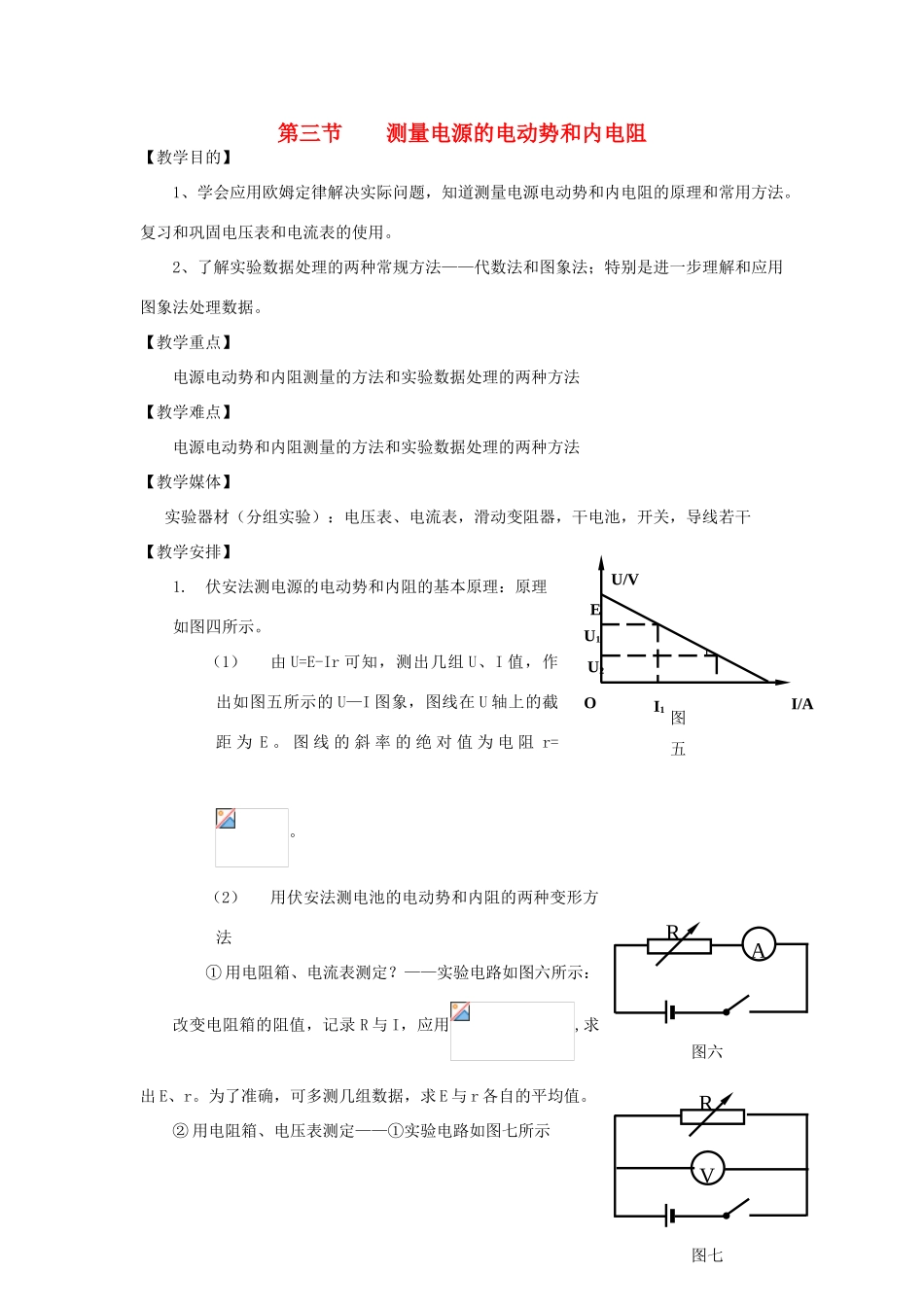

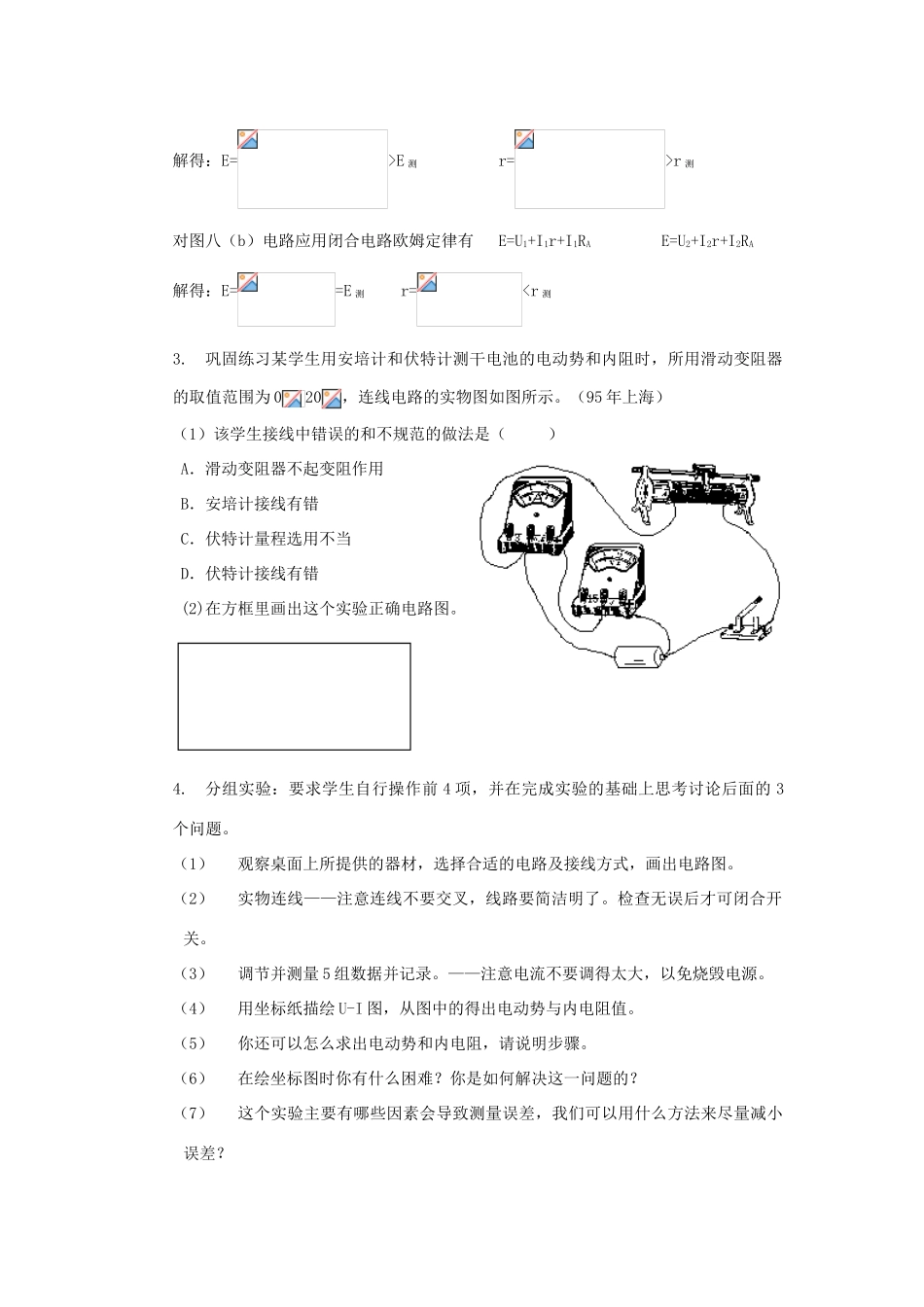

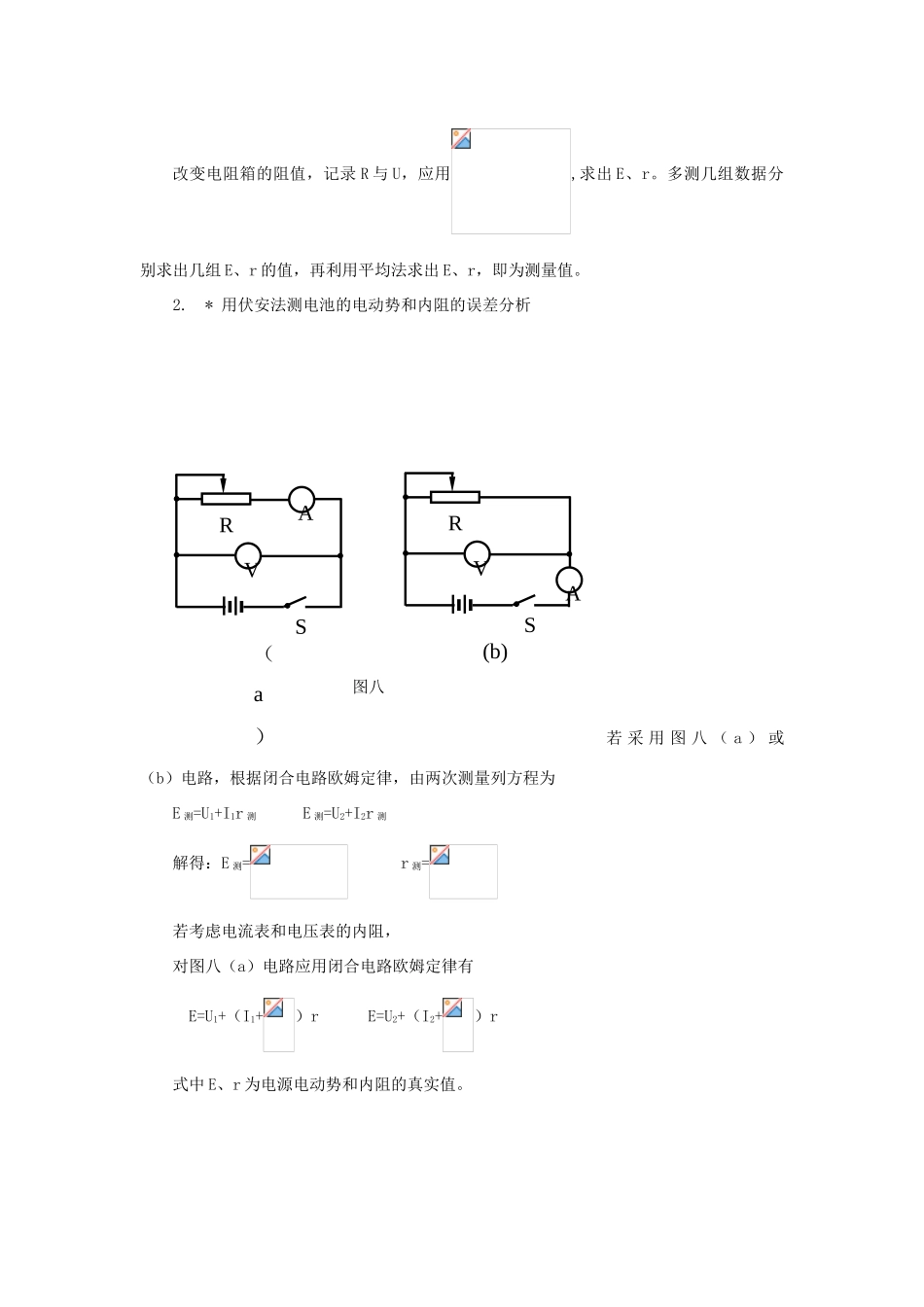

VR图七第三节测量电源的电动势和内电阻【教学目的】1、学会应用欧姆定律解决实际问题,知道测量电源电动势和内电阻的原理和常用方法。复习和巩固电压表和电流表的使用。2、了解实验数据处理的两种常规方法——代数法和图象法;特别是进一步理解和应用图象法处理数据。【教学重点】电源电动势和内阻测量的方法和实验数据处理的两种方法【教学难点】电源电动势和内阻测量的方法和实验数据处理的两种方法【教学媒体】实验器材(分组实验):电压表、电流表,滑动变阻器,干电池,开关,导线若干【教学安排】1.伏安法测电源的电动势和内阻的基本原理:原理如图四所示。(1)由U=E-Ir可知,测出几组U、I值,作出如图五所示的U—I图象,图线在U轴上的截距为E。图线的斜率的绝对值为电阻r=。(2)用伏安法测电池的电动势和内阻的两种变形方法①用电阻箱、电流表测定?——实验电路如图六所示:改变电阻箱的阻值,记录R与I,应用,求出E、r。为了准确,可多测几组数据,求E与r各自的平均值。②用电阻箱、电压表测定——①实验电路如图七所示AR图六U/VI/AOEU1U2I1图五改变电阻箱的阻值,记录R与U,应用,求出E、r。多测几组数据分别求出几组E、r的值,再利用平均法求出E、r,即为测量值。2.*用伏安法测电池的电动势和内阻的误差分析若采用图八(a)或(b)电路,根据闭合电路欧姆定律,由两次测量列方程为E测=U1+I1r测E测=U2+I2r测解得:E测=r测=若考虑电流表和电压表的内阻,对图八(a)电路应用闭合电路欧姆定律有E=U1+(I1+)rE=U2+(I2+)r式中E、r为电源电动势和内阻的真实值。AVR(a)SAVR(b)S图八解得:E=>E测r=>r测对图八(b)电路应用闭合电路欧姆定律有E=U1+I1r+I1RAE=U2+I2r+I2RA解得:E==E测r=
