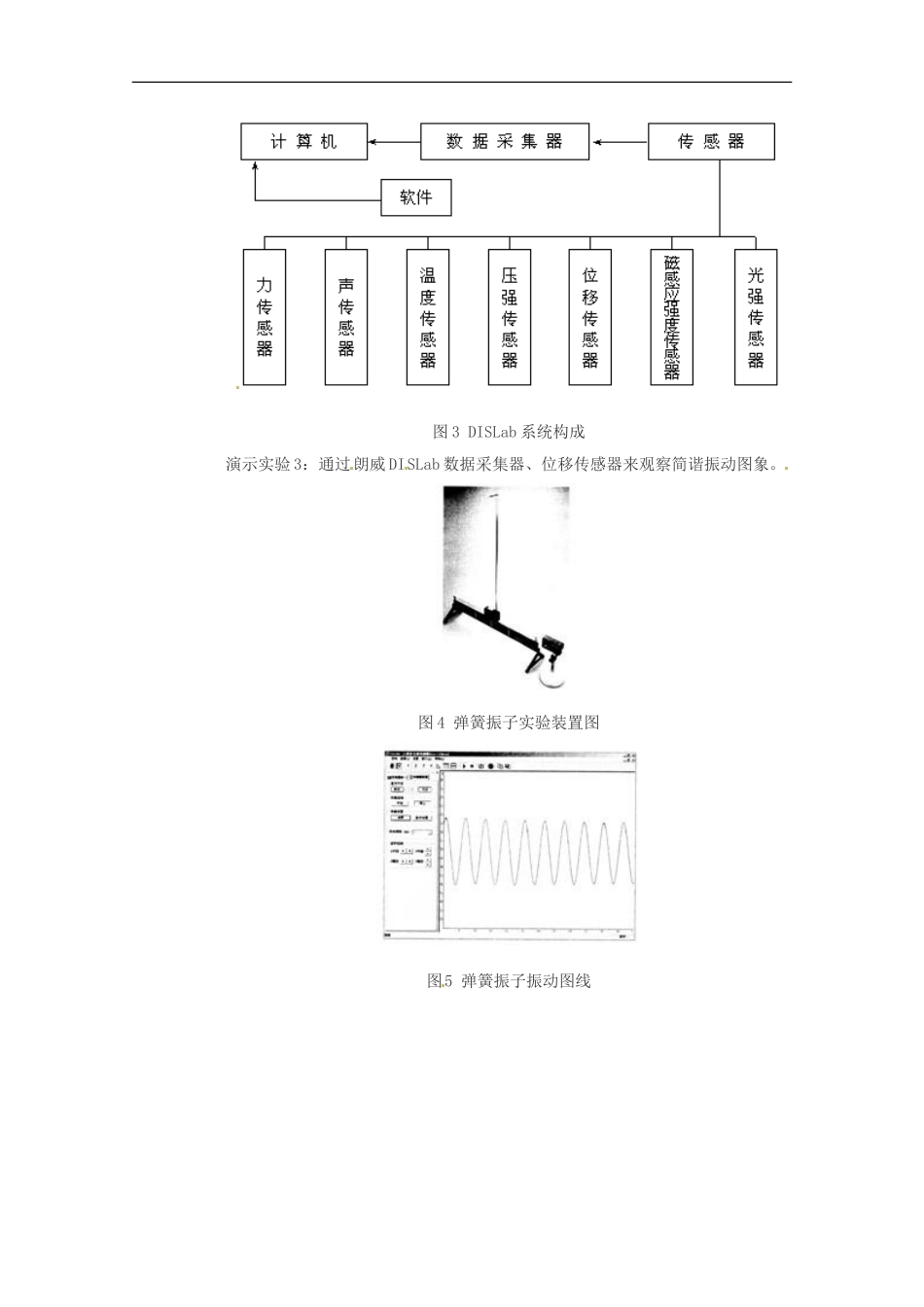

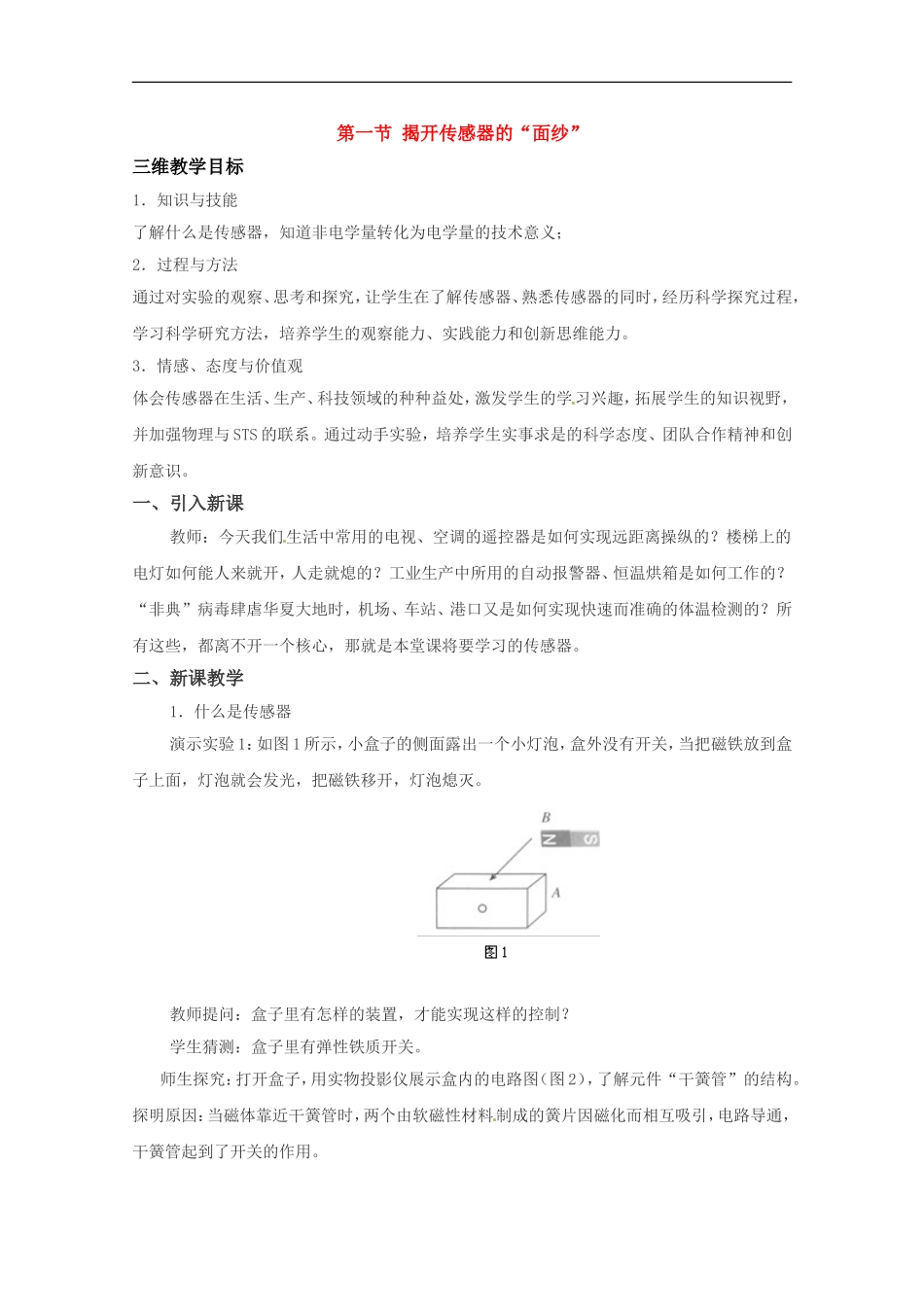

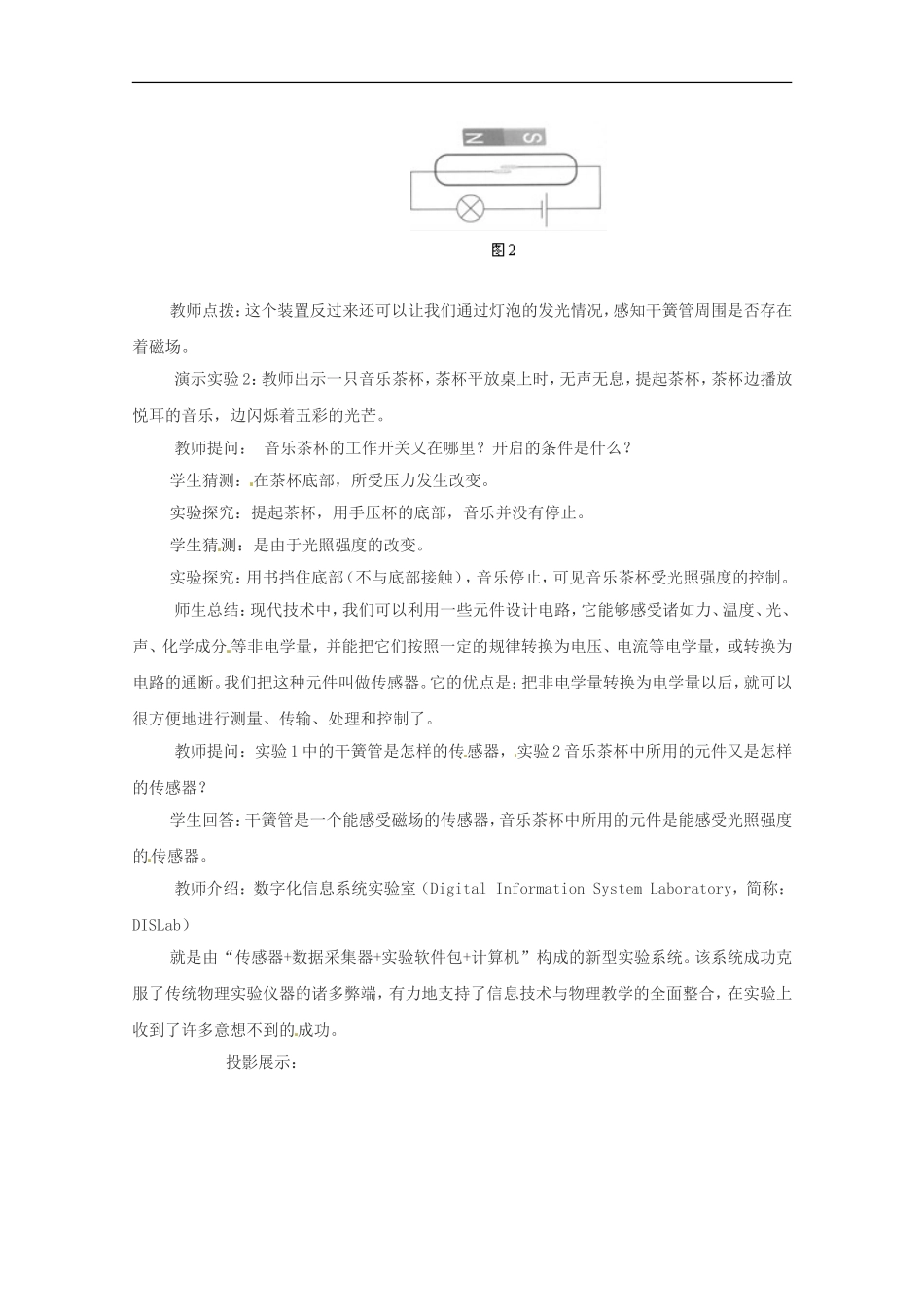

第一节揭开传感器的“面纱”三维教学目标1．知识与技能了解什么是传感器，知道非电学量转化为电学量的技术意义；2．过程与方法通过对实验的观察、思考和探究，让学生在了解传感器、熟悉传感器的同时，经历科学探究过程，学习科学研究方法，培养学生的观察能力、实践能力和创新思维能力。3．情感、态度与价值观体会传感器在生活、生产、科技领域的种种益处，激发学生的学习兴趣，拓展学生的知识视野，并加强物理与STS的联系。通过动手实验，培养学生实事求是的科学态度、团队合作精神和创新意识。一、引入新课教师：今天我们生活中常用的电视、空调的遥控器是如何实现远距离操纵的？楼梯上的电灯如何能人来就开，人走就熄的？工业生产中所用的自动报警器、恒温烘箱是如何工作的？“非典”病毒肆虐华夏大地时，机场、车站、港口又是如何实现快速而准确的体温检测的？所有这些，都离不开一个核心，那就是本堂课将要学习的传感器。二、新课教学1．什么是传感器演示实验1：如图1所示，小盒子的侧面露出一个小灯泡，盒外没有开关，当把磁铁放到盒子上面，灯泡就会发光，把磁铁移开，灯泡熄灭。教师提问：盒子里有怎样的装置，才能实现这样的控制？学生猜测：盒子里有弹性铁质开关。师生探究：打开盒子，用实物投影仪展示盒内的电路图（图2），了解元件“干簧管”的结构。探明原因：当磁体靠近干簧管时，两个由软磁性材料制成的簧片因磁化而相互吸引，电路导通，干簧管起到了开关的作用。教师点拨：这个装置反过来还可以让我们通过灯泡的发光情况，感知干簧管周围是否存在着磁场。演示实验2：教师出示一只音乐茶杯，茶杯平放桌上时，无声无息，提起茶杯，茶杯边播放悦耳的音乐，边闪烁着五彩的光芒。教师提问：音乐茶杯的工作开关又在哪里？开启的条件是什么？学生猜测：在茶杯底部，所受压力发生改变。实验探究：提起茶杯，用手压杯的底部，音乐并没有停止。学生猜测：是由于光照强度的改变。实验探究：用书挡住底部（不与底部接触），音乐停止，可见音乐茶杯受光照强度的控制。师生总结：现代技术中，我们可以利用一些元件设计电路，它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。我们把这种元件叫做传感器。它的优点是：把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。教师提问：实验1中的干簧管是怎样的传感器，实验2音乐茶杯中所用的元件又是怎样的传感器？学生回答：干簧管是一个能感受磁场的传感器，音乐茶杯中所用的元件是能感受光照强度的传感器。教师介绍：数字化信息系统实验室（DigitalInformationSystemLaboratory，简称：DISLab）就是由“传感器+数据采集器+实验软件包+计算机”构成的新型实验系统。该系统成功克服了传统物理实验仪器的诸多弊端，有力地支持了信息技术与物理教学的全面整合，在实验上收到了许多意想不到的成功。投影展示：图3DISLab系统构成演示实验3：通过朗威DISLab数据采集器、位移传感器来观察简谐振动图象。图4弹簧振子实验装置图图5弹簧振子振动图线
