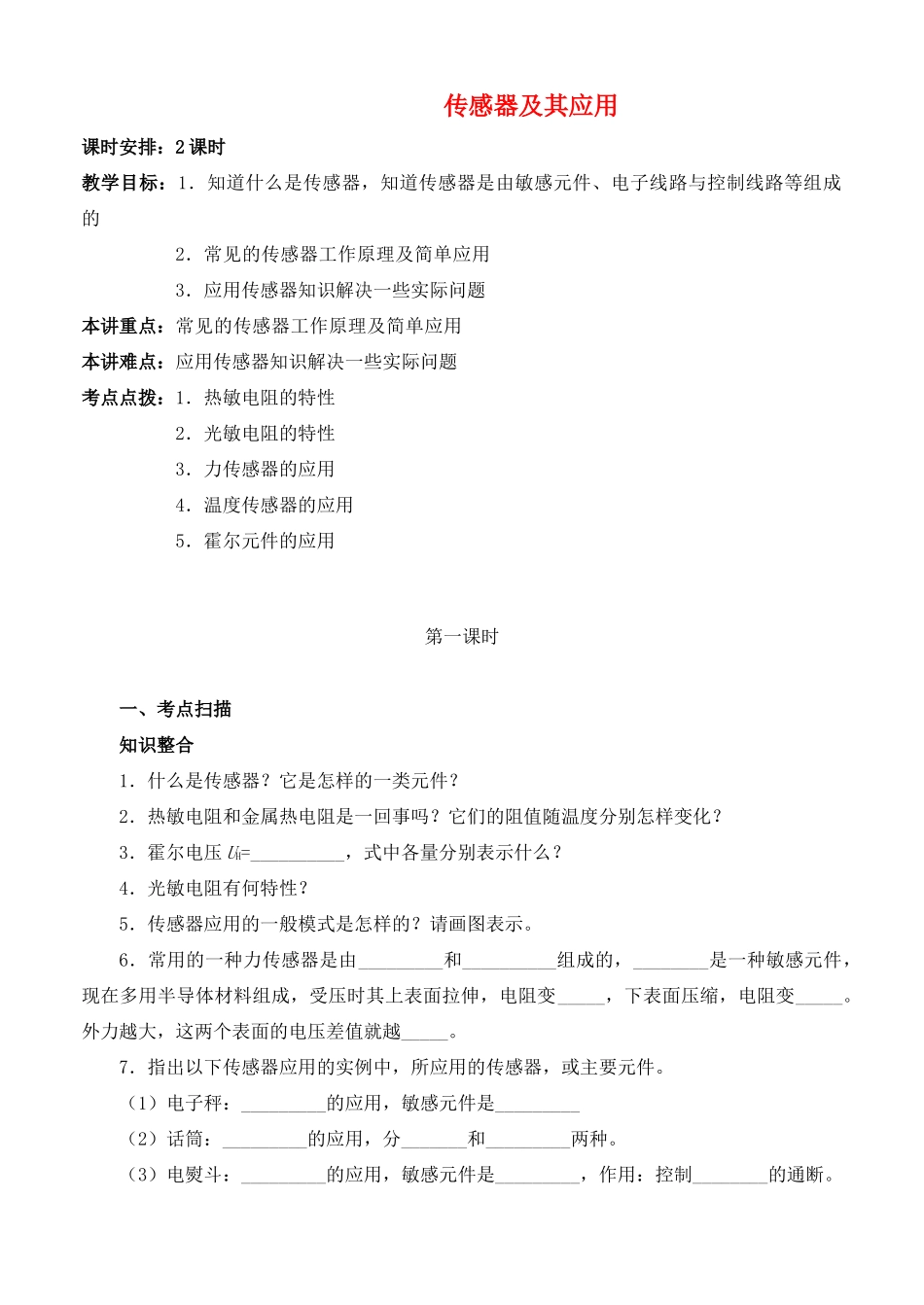

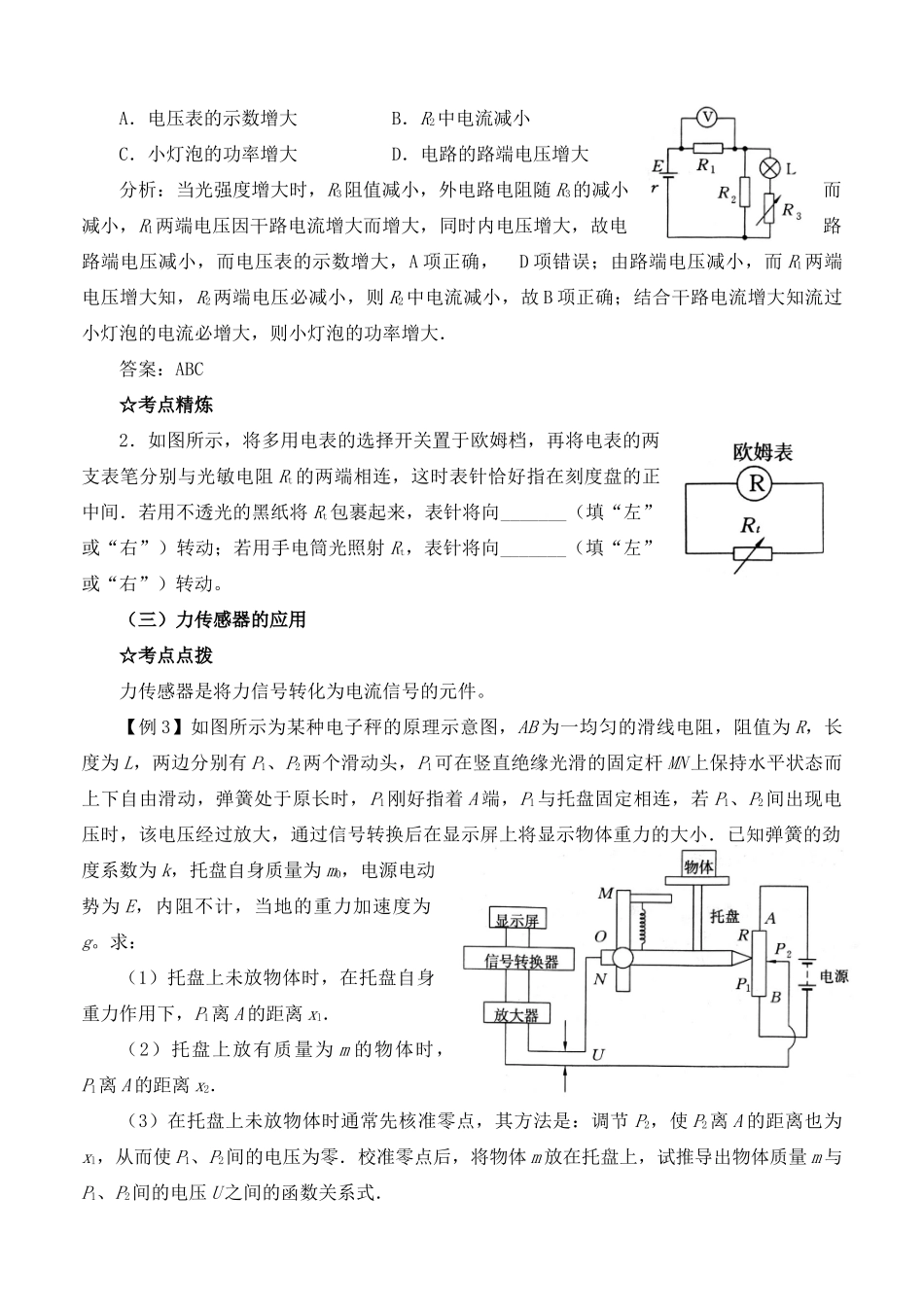

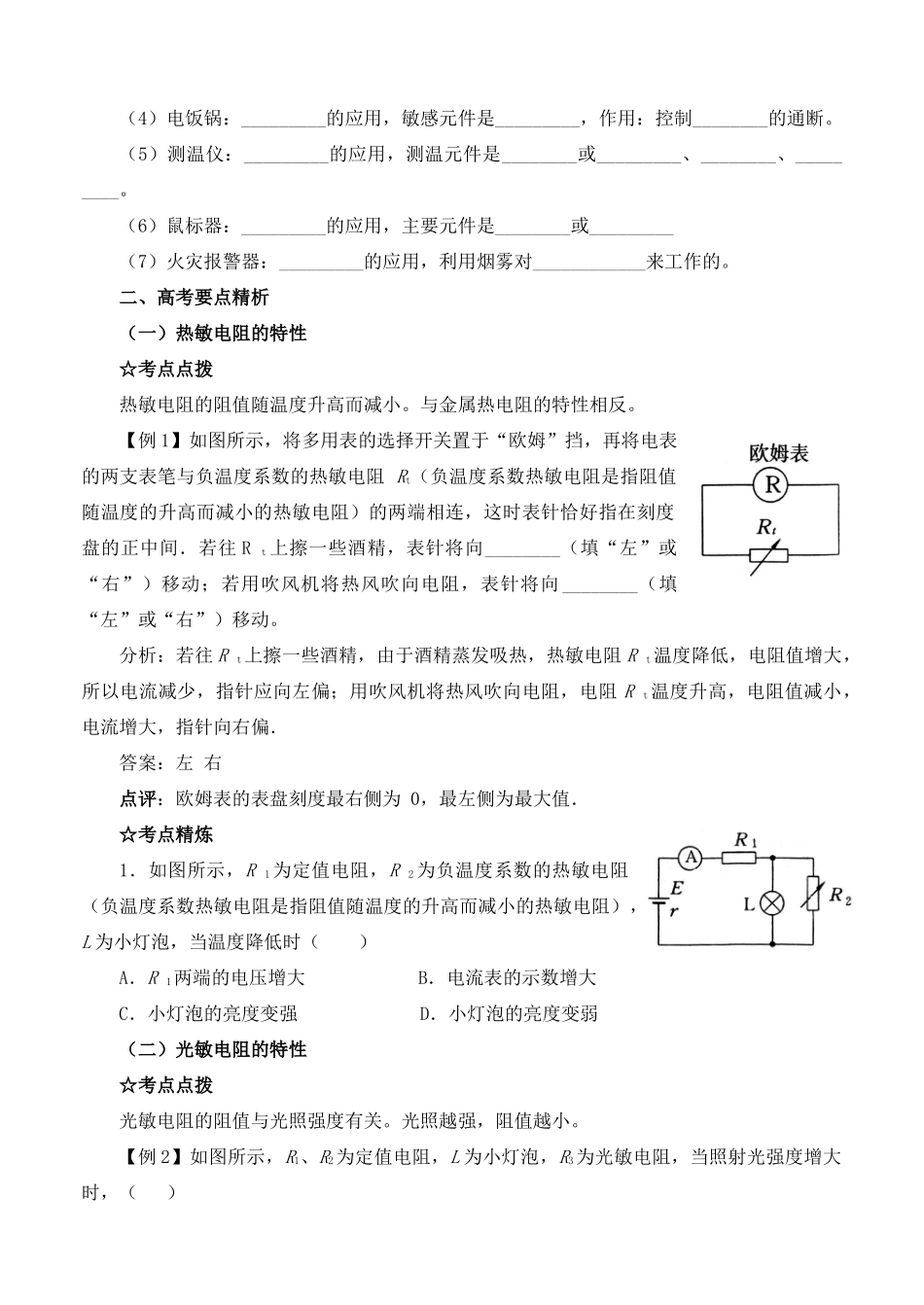

传感器及其应用课时安排：2课时教学目标：1．知道什么是传感器，知道传感器是由敏感元件、电子线路与控制线路等组成的2．常见的传感器工作原理及简单应用3．应用传感器知识解决一些实际问题本讲重点：常见的传感器工作原理及简单应用本讲难点：应用传感器知识解决一些实际问题考点点拨：1．热敏电阻的特性2．光敏电阻的特性3．力传感器的应用4．温度传感器的应用5．霍尔元件的应用第一课时一、考点扫描知识整合1．什么是传感器？它是怎样的一类元件？2．热敏电阻和金属热电阻是一回事吗？它们的阻值随温度分别怎样变化？3．霍尔电压UH=__________，式中各量分别表示什么？4．光敏电阻有何特性？5．传感器应用的一般模式是怎样的？请画图表示。6．常用的一种力传感器是由_________和__________组成的，________是一种敏感元件，现在多用半导体材料组成，受压时其上表面拉伸，电阻变_____，下表面压缩，电阻变_____。外力越大，这两个表面的电压差值就越_____。7．指出以下传感器应用的实例中，所应用的传感器，或主要元件。（1）电子秤：_________的应用，敏感元件是_________（2）话筒：_________的应用，分_______和_________两种。（3）电熨斗：_________的应用，敏感元件是_________，作用：控制________的通断。（4）电饭锅：_________的应用，敏感元件是_________，作用：控制________的通断。（5）测温仪：_________的应用，测温元件是________或_________、________、_________。（6）鼠标器：_________的应用，主要元件是________或_________（7）火灾报警器：_________的应用，利用烟雾对____________来工作的。二、高考要点精析（一）热敏电阻的特性☆考点点拨热敏电阻的阻值随温度升高而减小。与金属热电阻的特性相反。【例1】如图所示，将多用表的选择开关置于“欧姆”挡，再将电表的两支表笔与负温度系数的热敏电阻Rt（负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻）的两端相连，这时表针恰好指在刻度盘的正中间．若往Rt上擦一些酒精，表针将向________（填“左”或“右”）移动；若用吹风机将热风吹向电阻，表针将向________（填“左”或“右”）移动。分析：若往Rt上擦一些酒精，由于酒精蒸发吸热，热敏电阻Rt温度降低，电阻值增大，所以电流减少，指针应向左偏；用吹风机将热风吹向电阻，电阻Rt温度升高，电阻值减小，电流增大，指针向右偏．答案：左右点评：欧姆表的表盘刻度最右侧为0，最左侧为最大值．☆考点精炼1．如图所示，R1为定值电阻，R2为负温度系数的热敏电阻（负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻），L为小灯泡，当温度降低时（）A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱（二）光敏电阻的特性☆考点点拨光敏电阻的阻值与光照强度有关。光照越强，阻值越小。【例2】如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时，（）A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大分析：当光强度增大时，R3阻值减小，外电路电阻随R3的减小而减小，R1两端电压因干路电流增大而增大，同时内电压增大，故电路路端电压减小，而电压表的示数增大，A项正确，D项错误；由路端电压减小，而R1两端电压增大知，R2两端电压必减小，则R2中电流减小，故B项正确；结合干路电流增大知流过小灯泡的电流必增大，则小灯泡的功率增大．答案：ABC☆考点精炼2．如图所示，将多用电表的选择开关置于欧姆档，再将电表的两支表笔分别与光敏电阻Rt的两端相连，这时表针恰好指在刻度盘的正中间．若用不透光的黑纸将Rt包裹起来，表针将向_______（填“左”或“右”）转动；若用手电筒光照射Rt，表针将向_______（填“左”或“右”）转动。（三）力传感器的应用☆考点点拨力传感器是将力信号转化为电流信号的元件。【例3】如图所示为某种电子秤的原理示意图，AB为一均匀的滑线电阻，阻值为R，长度为L，两边分别有P1、P2两个滑动头，P1可在竖直绝缘光滑的固定杆MN上保持水平状态而上下自由滑动，弹簧处于原长时，P1刚好指着A端，P1与托盘固定相连，若P1、P2间出...
