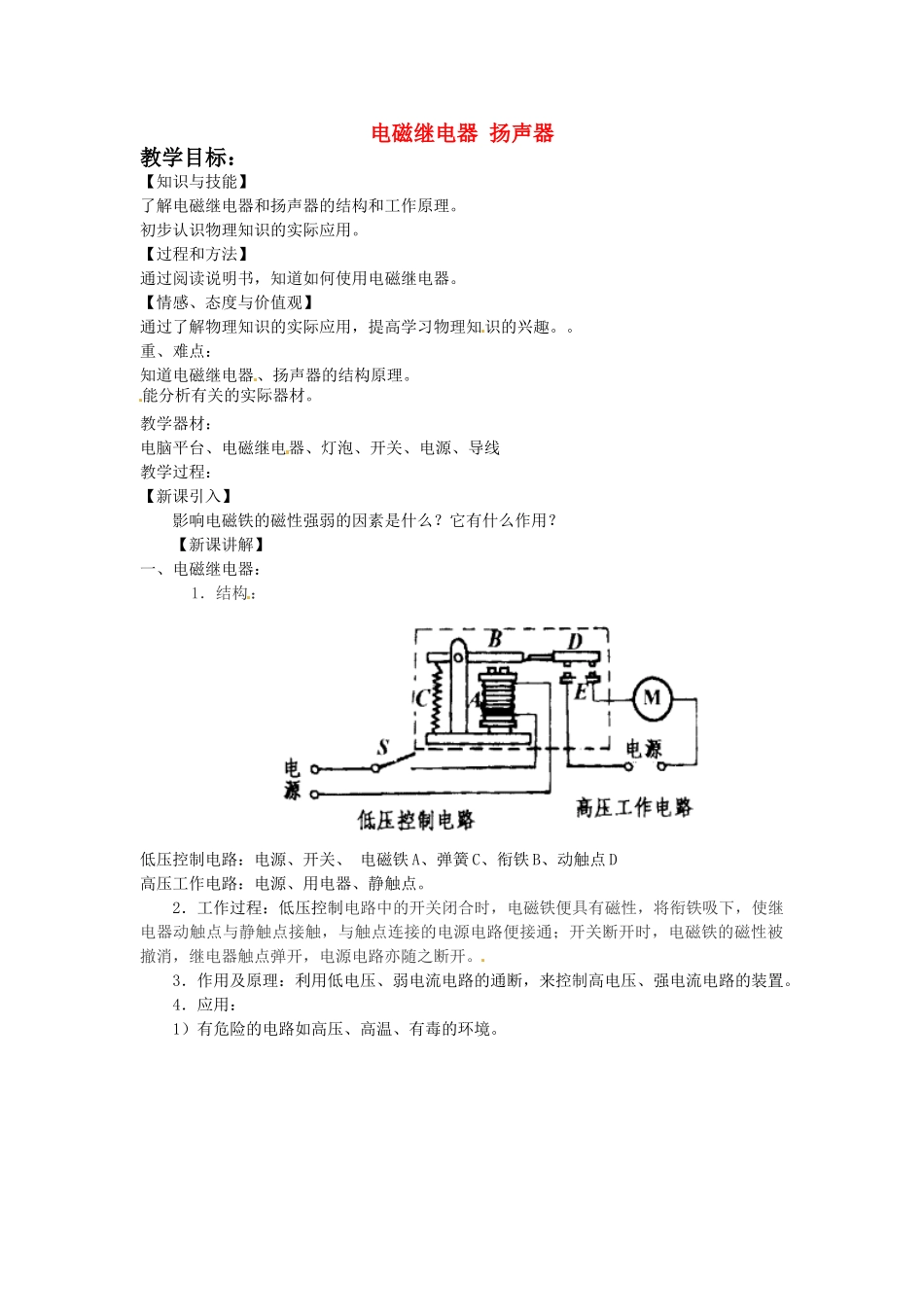

电磁继电器扬声器教学目标:【知识与技能】了解电磁继电器和扬声器的结构和工作原理。初步认识物理知识的实际应用。【过程和方法】通过阅读说明书,知道如何使用电磁继电器。【情感、态度与价值观】通过了解物理知识的实际应用,提高学习物理知识的兴趣。。重、难点:知道电磁继电器、扬声器的结构原理。能分析有关的实际器材。教学器材:电脑平台、电磁继电器、灯泡、开关、电源、导线教学过程:【新课引入】影响电磁铁的磁性强弱的因素是什么?它有什么作用?【新课讲解】一、电磁继电器:1.结构:低压控制电路:电源、开关、电磁铁A、弹簧C、衔铁B、动触点D高压工作电路:电源、用电器、静触点。2.工作过程:低压控制电路中的开关闭合时,电磁铁便具有磁性,将衔铁吸下,使继电器动触点与静触点接触,与触点连接的电源电路便接通;开关断开时,电磁铁的磁性被撤消,继电器触点弹开,电源电路亦随之断开。3.作用及原理:利用低电压、弱电流电路的通断,来控制高电压、强电流电路的装置。4.应用:1)有危险的电路如高压、高温、有毒的环境。2)远程控制电路。二、扬声器:1.结构:扬声器是由固定的永久磁体、线圈和锥形纸盆构成。2.原理:扬声器是把电信号转换成声音信号的一种装置。扬声器的线圈中通过电流时,因受固定的永久磁铁的作用力而带动纸盆运动,由于通过线圈的电流是大小和方向都在不断变化的交变电流,线圈受力方向不断地改变,来回振动,带动纸盒也来回振动,扬声器发出声音。
