湖南省茶陵县世纪星实验学校八年级物理下册《9.5 电磁继电器 扬声器》教案 新人教版VIP免费

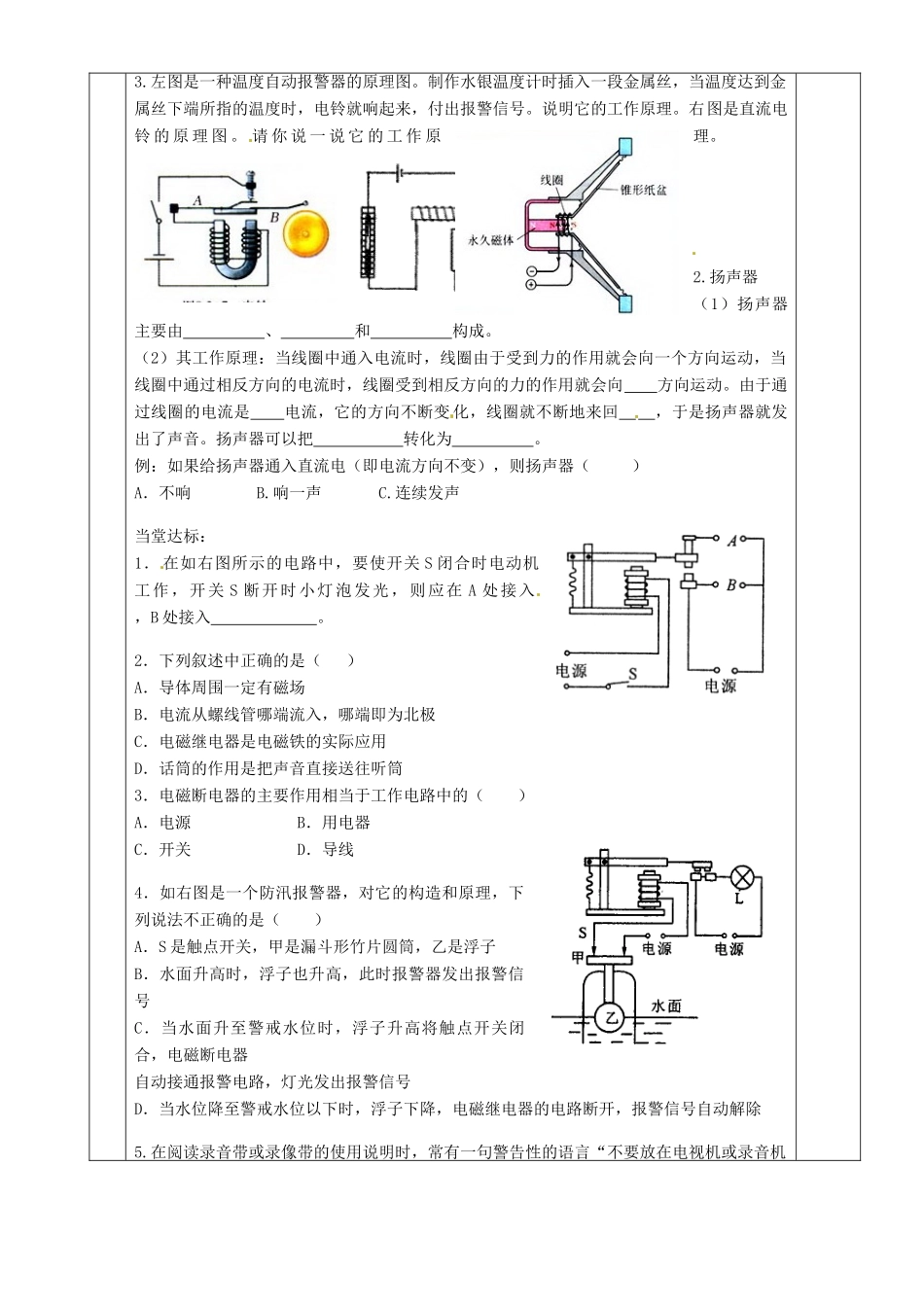

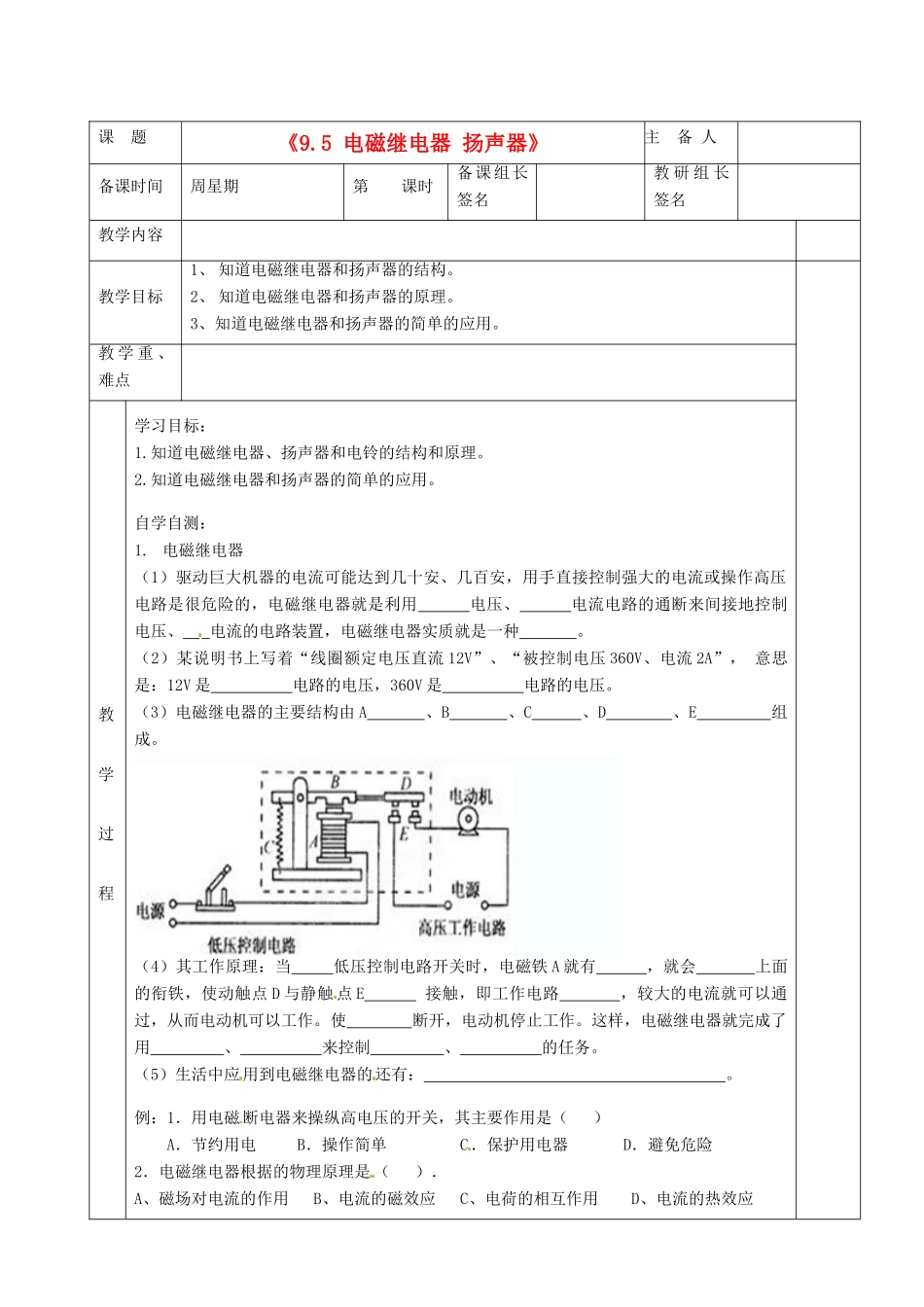

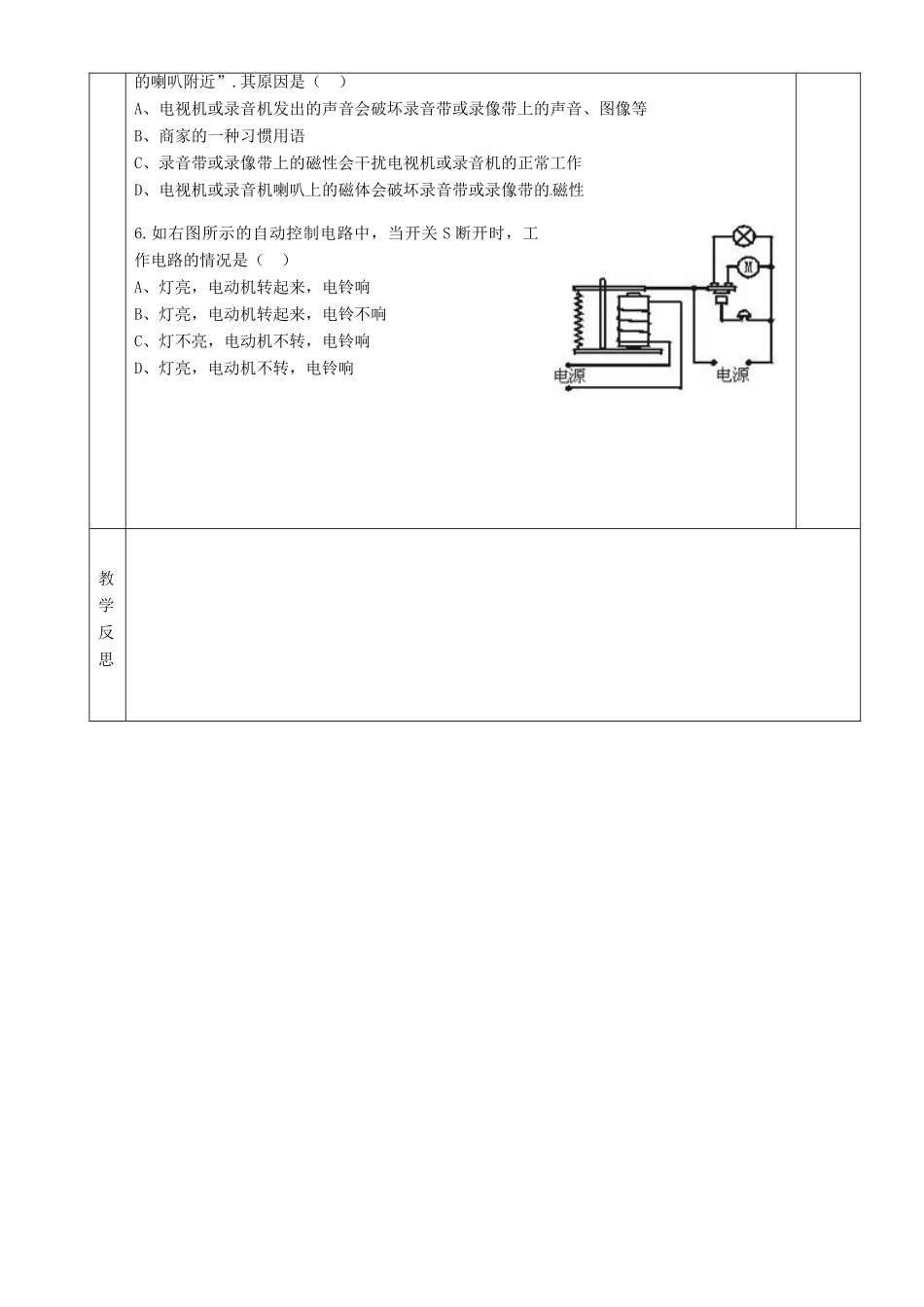

课题《9.5电磁继电器扬声器》主备人备课时间周星期第课时备课组长签名教研组长签名教学内容教学目标1、知道电磁继电器和扬声器的结构。2、知道电磁继电器和扬声器的原理。3、知道电磁继电器和扬声器的简单的应用。教学重、难点教学过程学习目标：1.知道电磁继电器、扬声器和电铃的结构和原理。2.知道电磁继电器和扬声器的简单的应用。自学自测：1.电磁继电器（1）驱动巨大机器的电流可能达到几十安、几百安，用手直接控制强大的电流或操作高压电路是很危险的，电磁继电器就是利用电压、电流电路的通断来间接地控制电压、电流的电路装置，电磁继电器实质就是一种。（2）某说明书上写着“线圈额定电压直流12V”、“被控制电压360V、电流2A”，意思是：12V是电路的电压，360V是电路的电压。（3）电磁继电器的主要结构由A、B、C、D、E组成。（4）其工作原理：当低压控制电路开关时，电磁铁A就有，就会上面的衔铁，使动触点D与静触点E接触，即工作电路，较大的电流就可以通过，从而电动机可以工作。使断开，电动机停止工作。这样，电磁继电器就完成了用、来控制、的任务。（5）生活中应用到电磁继电器的还有：。例：1．用电磁断电器来操纵高电压的开关，其主要作用是（）A．节约用电B．操作简单C．保护用电器D．避免危险2．电磁继电器根据的物理原理是（）．A、磁场对电流的作用B、电流的磁效应C、电荷的相互作用D、电流的热效应3.左图是一种温度自动报警器的原理图。制作水银温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，付出报警信号。说明它的工作原理。右图是直流电铃的原理图。请你说一说它的工作原理。2.扬声器（1）扬声器主要由、和构成。（2）其工作原理：当线圈中通入电流时，线圈由于受到力的作用就会向一个方向运动，当线圈中通过相反方向的电流时，线圈受到相反方向的力的作用就会向方向运动。由于通过线圈的电流是电流，它的方向不断变化，线圈就不断地来回，于是扬声器就发出了声音。扬声器可以把转化为。例：如果给扬声器通入直流电（即电流方向不变），则扬声器（）A．不响B.响一声C.连续发声当堂达标：1．在如右图所示的电路中，要使开关S闭合时电动机工作，开关S断开时小灯泡发光，则应在A处接入，B处接入。2．下列叙述中正确的是（）A．导体周围一定有磁场B．电流从螺线管哪端流入，哪端即为北极C．电磁继电器是电磁铁的实际应用D．话筒的作用是把声音直接送往听筒3．电磁断电器的主要作用相当于工作电路中的（）A．电源B．用电器C．开关D．导线4．如右图是一个防汛报警器，对它的构造和原理，下列说法不正确的是（）A．S是触点开关，甲是漏斗形竹片圆筒，乙是浮子B．水面升高时，浮子也升高，此时报警器发出报警信号C．当水面升至警戒水位时，浮子升高将触点开关闭合，电磁断电器自动接通报警电路，灯光发出报警信号D．当水位降至警戒水位以下时，浮子下降，电磁继电器的电路断开，报警信号自动解除5.在阅读录音带或录像带的使用说明时，常有一句警告性的语言“不要放在电视机或录音机的喇叭附近”.其原因是（）A、电视机或录音机发出的声音会破坏录音带或录像带上的声音、图像等B、商家的一种习惯用语C、录音带或录像带上的磁性会干扰电视机或录音机的正常工作D、电视机或录音机喇叭上的磁体会破坏录音带或录像带的磁性6.如右图所示的自动控制电路中，当开关S断开时，工作电路的情况是（）A、灯亮，电动机转起来，电铃响B、灯亮，电动机转起来，电铃不响C、灯不亮，电动机不转，电铃响D、灯亮，电动机不转，电铃响教学反思
