湖南省茶陵县世纪星实验学校八年级物理下册《8.6 生活用电常识》教案 新人教版VIP免费

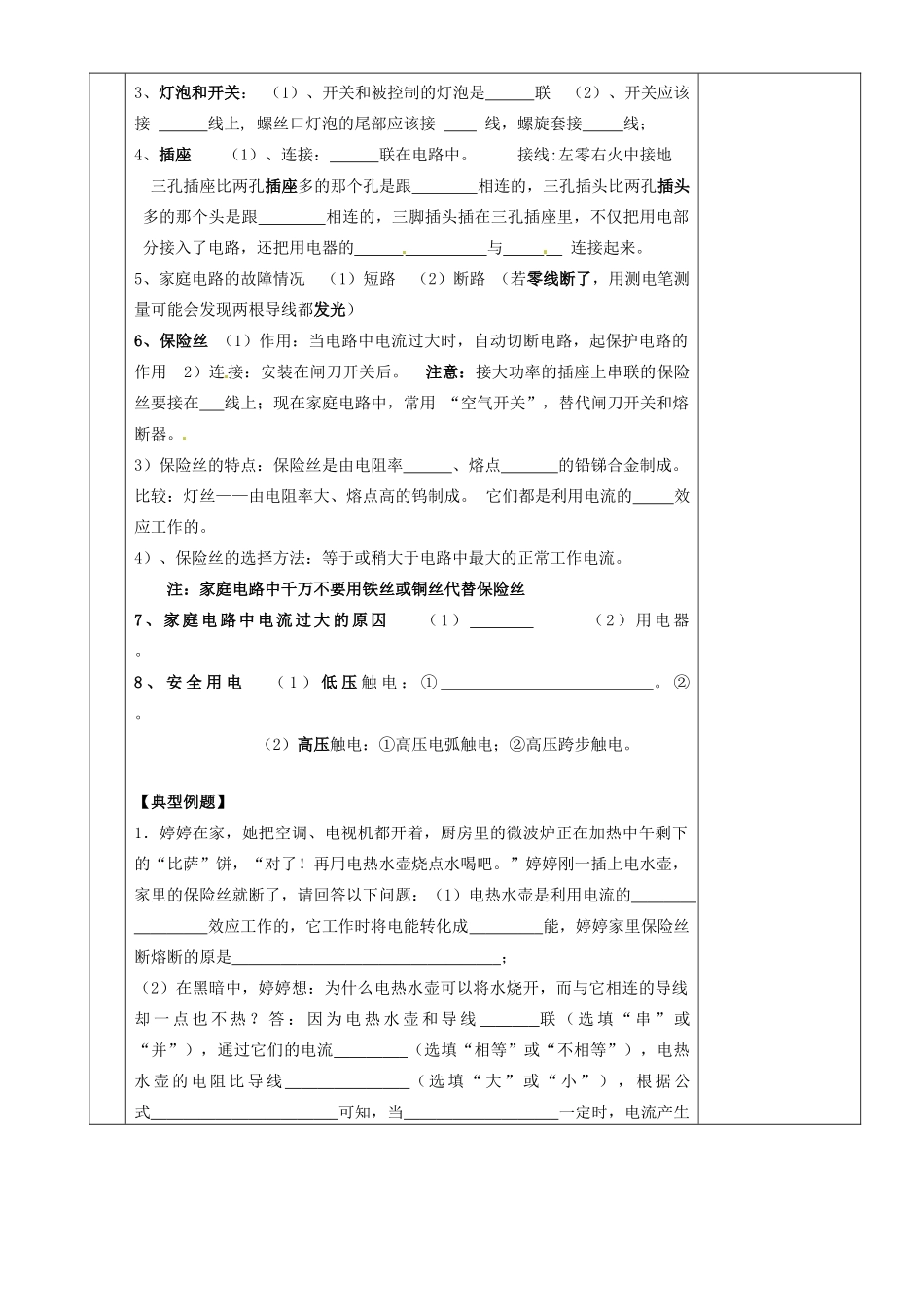

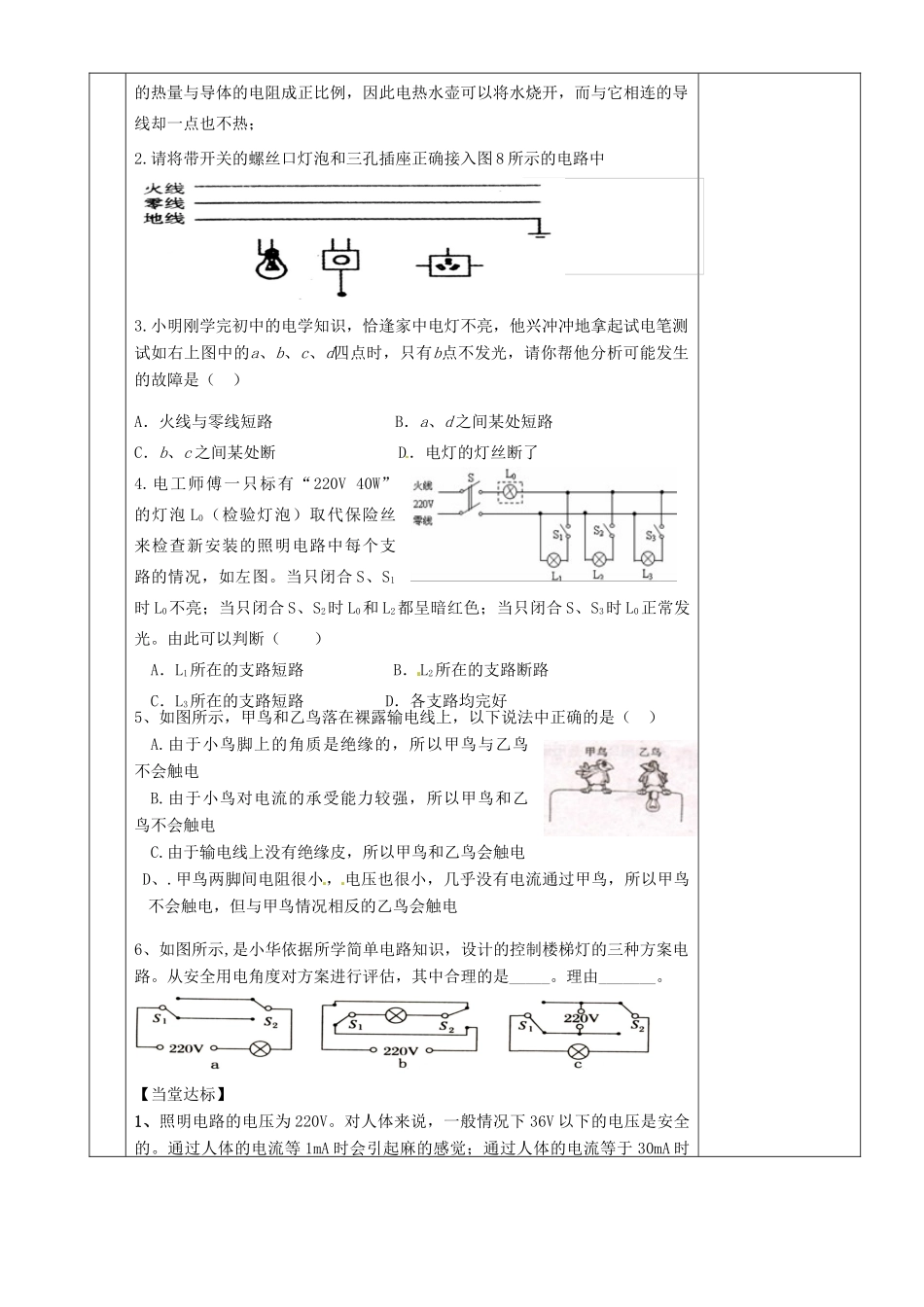

课题《8.6生活用电常识》主备人备课时间周星期第课时备课组长签名教研组长签名教学目标知识技能1．了解家庭电路的组成和连接方式.2．知道熔断器的特点和作用，了解三线插头和三线插座，知道家用电器接地的作用，了解测电笔的构造和使用.3．知道怎样保护家庭电路和如何防止触电.过程与方法结合实际培养学生分析问题的能力情感态度价值观培养安全用电意识教学重点家庭电路的组成和连接方式教学难点家庭电路的组成和连接方式教学过程一．导入知识回顾：电路中电流过大的原因？保险丝的材料、选用原则、连接、作用？（提出课题，出示目标，学生自学）二．新课教学1.家庭电路的组成【基础过关】1.家庭电路的组成：，，，，，.2、进户线:和它们之间有伏电压。辨别它们用。使用时，手应当接触，当笔尖接触电线时，若氖管发光，表明接触的是。3、灯泡和开关：（1）、开关和被控制的灯泡是联（2）、开关应该接线上,螺丝口灯泡的尾部应该接线，螺旋套接线；4、插座（1）、连接：联在电路中。接线:左零右火中接地三孔插座比两孔插座多的那个孔是跟相连的，三孔插头比两孔插头多的那个头是跟相连的，三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的与连接起来。5、家庭电路的故障情况（1）短路（2）断路（若零线断了，用测电笔测量可能会发现两根导线都发光）6、保险丝（1）作用：当电路中电流过大时，自动切断电路，起保护电路的作用2）连接：安装在闸刀开关后。注意：接大功率的插座上串联的保险丝要接在线上；现在家庭电路中，常用“空气开关”，替代闸刀开关和熔断器。3）保险丝的特点：保险丝是由电阻率、熔点的铅锑合金制成。比较：灯丝——由电阻率大、熔点高的钨制成。它们都是利用电流的效应工作的。4）、保险丝的选择方法：等于或稍大于电路中最大的正常工作电流。注：家庭电路中千万不要用铁丝或铜丝代替保险丝7、家庭电路中电流过大的原因（1）（2）用电器。8、安全用电（1）低压触电：①。②。（2）高压触电：①高压电弧触电；②高压跨步触电。【典型例题】1．婷婷在家，她把空调、电视机都开着，厨房里的微波炉正在加热中午剩下的“比萨”饼，“对了！再用电热水壶烧点水喝吧。”婷婷刚一插上电水壶，家里的保险丝就断了，请回答以下问题：（1）电热水壶是利用电流的效应工作的，它工作时将电能转化成能，婷婷家里保险丝断熔断的原是；（2）在黑暗中，婷婷想：为什么电热水壶可以将水烧开，而与它相连的导线却一点也不热？答：因为电热水壶和导线联（选填“串”或“并”），通过它们的电流（选填“相等”或“不相等”），电热水壶的电阻比导线（选填“大”或“小”），根据公式可知，当一定时，电流产生的热量与导体的电阻成正比例，因此电热水壶可以将水烧开，而与它相连的导线却一点也不热；2.请将带开关的螺丝口灯泡和三孔插座正确接入图8所示的电路中3.小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如右上图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是（）A．火线与零线短路B．a、d之间某处短路C．b、c之间某处断D．电灯的灯丝断了4.电工师傅一只标有“220V40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如左图。当只闭合S、S1时L0不亮；当只闭合S、S2时L0和L2都呈暗红色；当只闭合S、S3时L0正常发光。由此可以判断（）A．L1所在的支路短路B．L2所在的支路断路C．L3所在的支路短路D．各支路均完好5、如图所示，甲鸟和乙鸟落在裸露输电线上，以下说法中正确的是（）A.由于小鸟脚上的角质是绝缘的，所以甲鸟与乙鸟不会触电B.由于小鸟对电流的承受能力较强，所以甲鸟和乙鸟不会触电C.由于输电线上没有绝缘皮，所以甲鸟和乙鸟会触电D、.甲鸟两脚间电阻很小，电压也很小，几乎没有电流通过甲鸟，所以甲鸟不会触电，但与甲鸟情况相反的乙鸟会触电6、如图所示,是小华依据所学简单电路知识，设计的控制楼梯灯的三种方案电路。从安全用电角度对方案进行评估，其中合理的是_____。理由_______。【当堂达标】1、照明电路的电压为220V。对人体来说，一般情况下36V以下的电压是安全的...
