高中数学 第二章 算法初步 2.2 算法框图的基本结构及设计 2.2.1 顺序结构和选择结构教案 北师大版必修3-北师大版高一必修3数学教案VIP免费

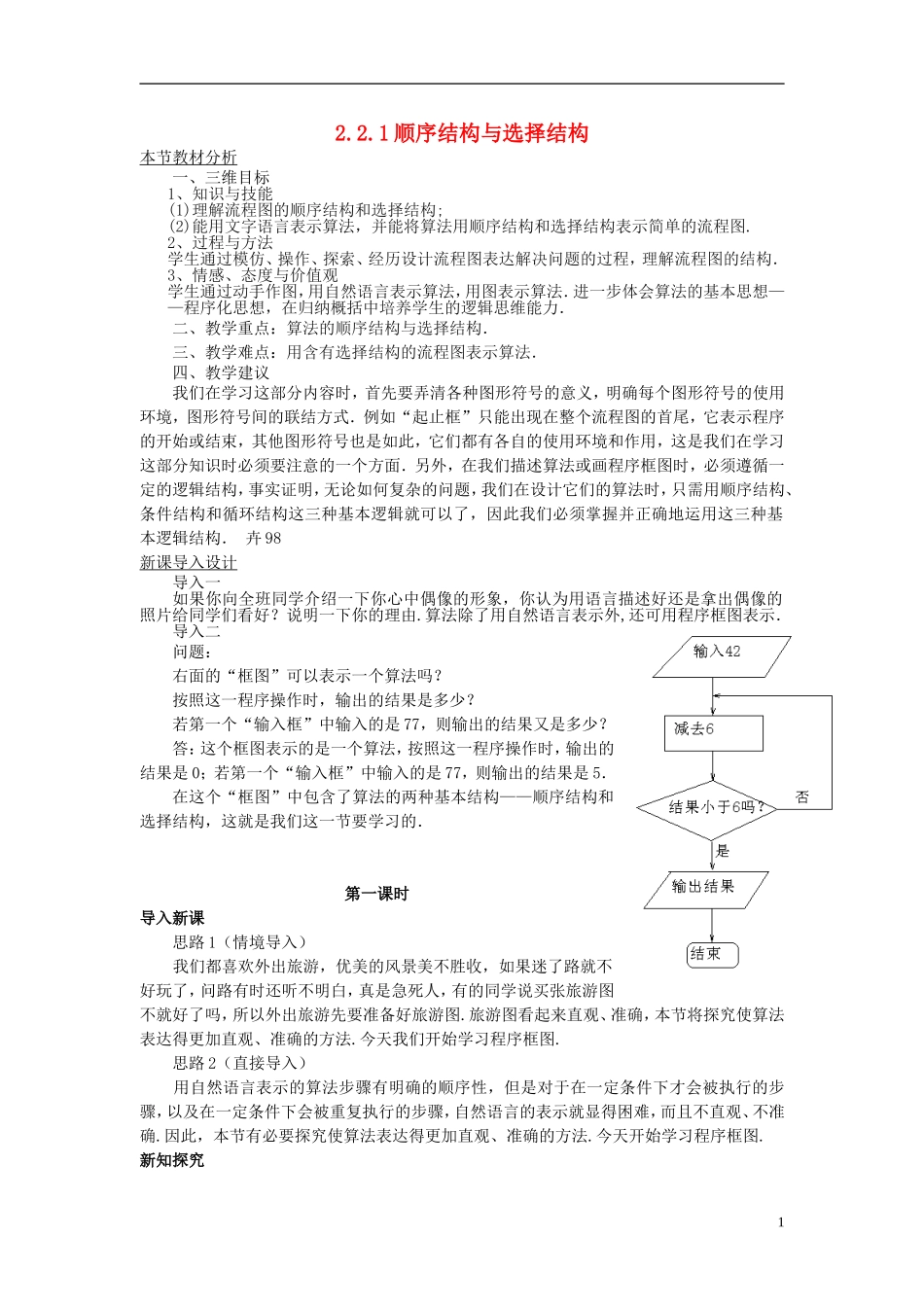

2.2.1顺序结构与选择结构本节教材分析一、三维目标1、知识与技能(1)理解流程图的顺序结构和选择结构;(2)能用文字语言表示算法，并能将算法用顺序结构和选择结构表示简单的流程图.2、过程与方法学生通过模仿、操作、探索、经历设计流程图表达解决问题的过程，理解流程图的结构．3、情感、态度与价值观学生通过动手作图，用自然语言表示算法，用图表示算法．进一步体会算法的基本思想——程序化思想，在归纳概括中培养学生的逻辑思维能力．二、教学重点：算法的顺序结构与选择结构．三、教学难点：用含有选择结构的流程图表示算法．四、教学建议我们在学习这部分内容时，首先要弄清各种图形符号的意义，明确每个图形符号的使用环境，图形符号间的联结方式．例如“起止框”只能出现在整个流程图的首尾，它表示程序的开始或结束，其他图形符号也是如此，它们都有各自的使用环境和作用，这是我们在学习这部分知识时必须要注意的一个方面．另外，在我们描述算法或画程序框图时，必须遵循一定的逻辑结构，事实证明，无论如何复杂的问题，我们在设计它们的算法时，只需用顺序结构、条件结构和循环结构这三种基本逻辑就可以了，因此我们必须掌握并正确地运用这三种基本逻辑结构．卉98新课导入设计导入一如果你向全班同学介绍一下你心中偶像的形象，你认为用语言描述好还是拿出偶像的照片给同学们看好？说明一下你的理由.算法除了用自然语言表示外,还可用程序框图表示．导入二问题：右面的“框图”可以表示一个算法吗？按照这一程序操作时，输出的结果是多少？若第一个“输入框”中输入的是77，则输出的结果又是多少？答：这个框图表示的是一个算法，按照这一程序操作时，输出的结果是0；若第一个“输入框”中输入的是77，则输出的结果是5．在这个“框图”中包含了算法的两种基本结构——顺序结构和选择结构，这就是我们这一节要学习的．第一课时导入新课思路1（情境导入）我们都喜欢外出旅游，优美的风景美不胜收，如果迷了路就不好玩了，问路有时还听不明白，真是急死人，有的同学说买张旅游图不就好了吗，所以外出旅游先要准备好旅游图.旅游图看起来直观、准确，本节将探究使算法表达得更加直观、准确的方法.今天我们开始学习程序框图.思路2（直接导入）用自然语言表示的算法步骤有明确的顺序性，但是对于在一定条件下才会被执行的步骤，以及在一定条件下会被重复执行的步骤，自然语言的表示就显得困难，而且不直观、不准确.因此，本节有必要探究使算法表达得更加直观、准确的方法.今天开始学习程序框图.新知探究1提出问题（1）什么是程序框图？（2）说出终端框（起止框）的图形符号与功能.（3）说出输入、输出框的图形符号与功能.（4）说出处理框（执行框）的图形符号与功能.（5）说出判断框的图形符号与功能.（6）说出流程线的图形符号与功能.（7）说出连接点的图形符号与功能.（8）总结几个基本的程序框、流程线和它们表示的功能.（9）什么是顺序结构？讨论结果：（1）程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形.在程序框图中，一个或几个程序框的组合表示算法中的一个步骤；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序.（2）椭圆形框：表示程序的开始和结束，称为终端框（起止框）．表示开始时只有一个出口；表示结束时只有一个入口．（3）平行四边形框：表示一个算法输入和输出的信息,又称为输入、输出框，它有一个入口和一个出口．（4）矩形框：表示计算、赋值等处理操作，又称为处理框（执行框），它有一个入口和一个出口．（5）菱形框：是用来判断给出的条件是否成立，根据判断结果来决定程序的流向，称为判断框，它有一个入口和两个出口．（6）流程线：表示程序的流向．（7）圆圈：连接点．表示相关两框的连接处，圆圈内的数字相同的含义表示相连接在一起．（8）总结如下表.图形符号名称功能终端框（起止框）表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息处理框（执行框）赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框连接点连接程...
