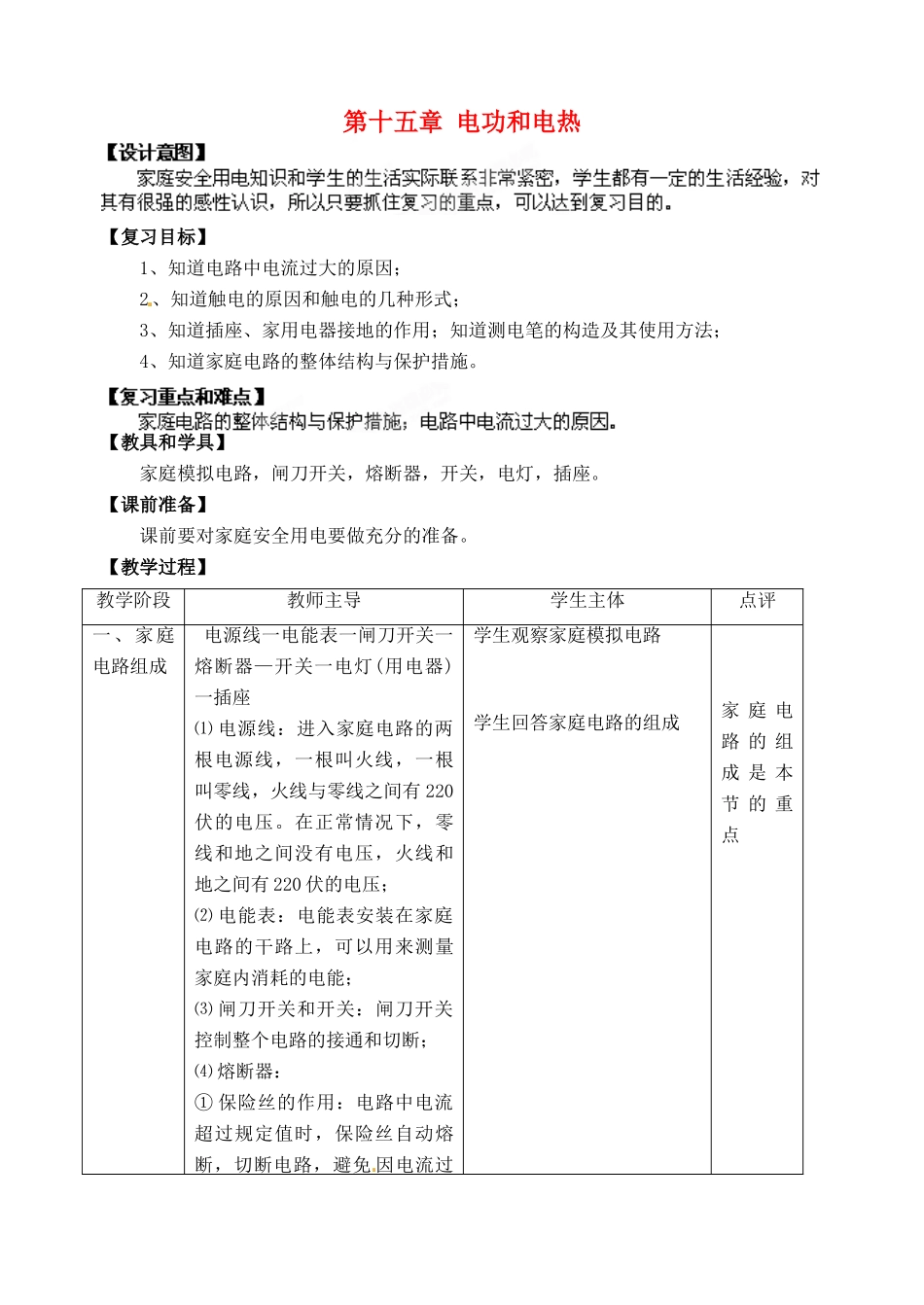

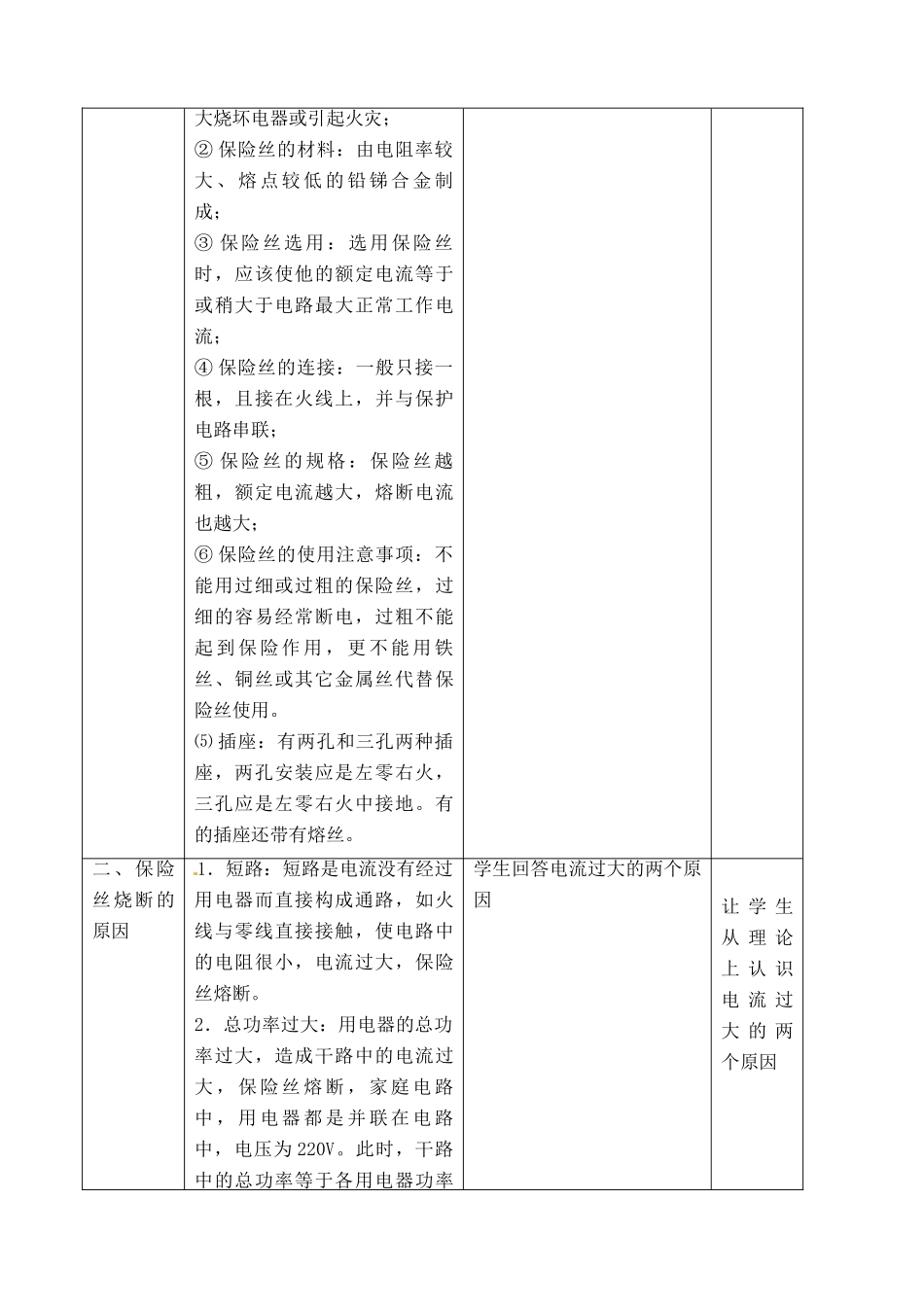

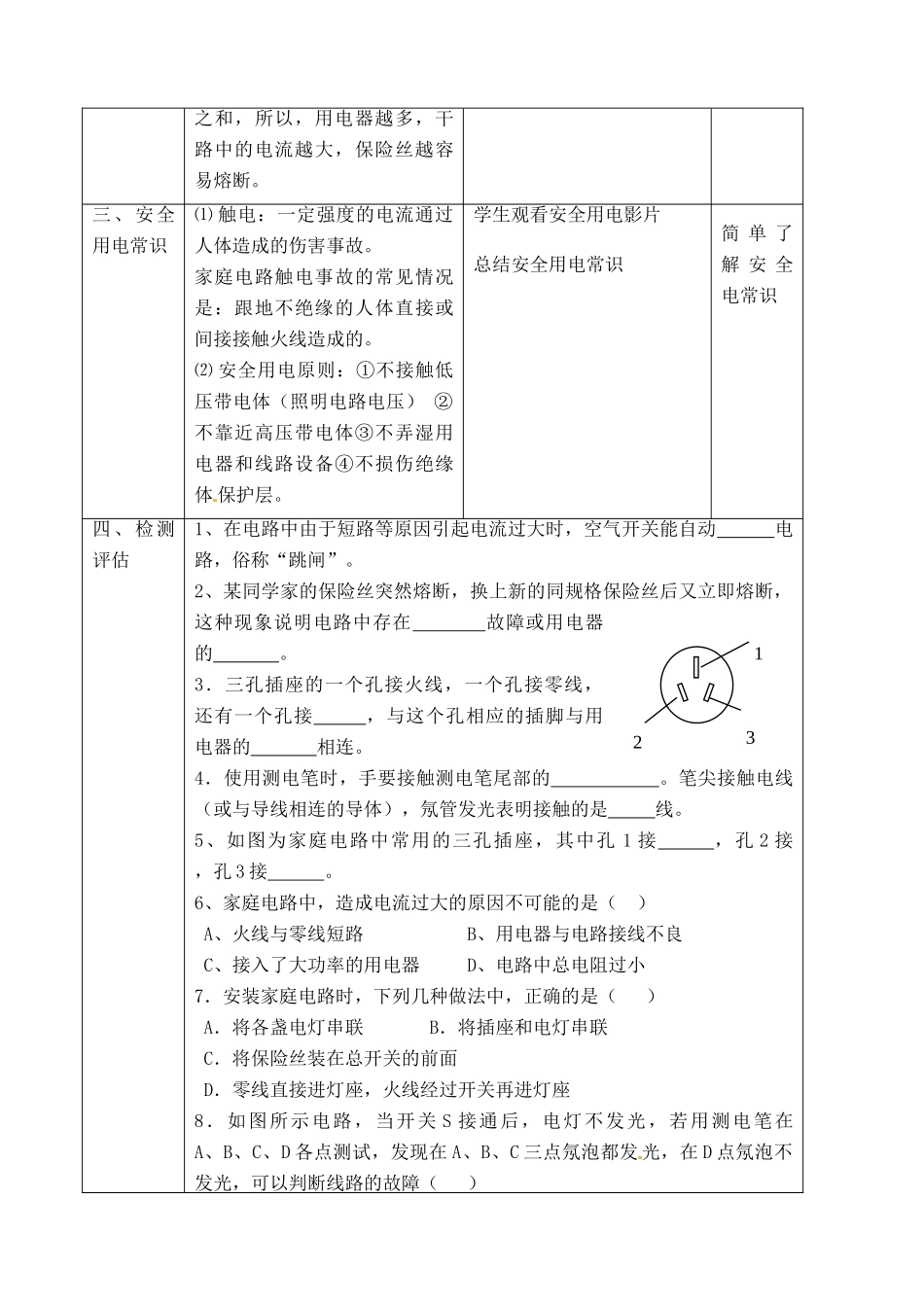

江苏省常州市潞城中学九年级物理下册 15.4 家庭电路与安全用电教案 苏科版VIP免费

第十五章电功和电热【复习目标】1、知道电路中电流过大的原因；2、知道触电的原因和触电的几种形式；3、知道插座、家用电器接地的作用；知道测电笔的构造及其使用方法；4、知道家庭电路的整体结构与保护措施。【教具和学具】家庭模拟电路，闸刀开关，熔断器，开关，电灯，插座。【课前准备】课前要对家庭安全用电要做充分的准备。【教学过程】教学阶段教师主导学生主体点评一、家庭电路组成电源线一电能表一闸刀开关一熔断器—开关一电灯(用电器)一插座⑴电源线：进入家庭电路的两根电源线，一根叫火线，一根叫零线，火线与零线之间有220伏的电压。在正常情况下，零线和地之间没有电压，火线和地之间有220伏的电压；⑵电能表：电能表安装在家庭电路的干路上，可以用来测量家庭内消耗的电能；⑶闸刀开关和开关：闸刀开关控制整个电路的接通和切断；⑷熔断器：①保险丝的作用：电路中电流超过规定值时，保险丝自动熔断，切断电路，避免因电流过学生观察家庭模拟电路学生回答家庭电路的组成家庭电路的组成是本节的重点大烧坏电器或引起火灾；②保险丝的材料：由电阻率较大、熔点较低的铅锑合金制成；③保险丝选用：选用保险丝时，应该使他的额定电流等于或稍大于电路最大正常工作电流；④保险丝的连接：一般只接一根，且接在火线上，并与保护电路串联；⑤保险丝的规格：保险丝越粗，额定电流越大，熔断电流也越大；⑥保险丝的使用注意事项：不能用过细或过粗的保险丝，过细的容易经常断电，过粗不能起到保险作用，更不能用铁丝、铜丝或其它金属丝代替保险丝使用。⑸插座：有两孔和三孔两种插座，两孔安装应是左零右火，三孔应是左零右火中接地。有的插座还带有熔丝。二、保险丝烧断的原因1．短路：短路是电流没有经过用电器而直接构成通路，如火线与零线直接接触，使电路中的电阻很小，电流过大，保险丝熔断。2．总功率过大：用电器的总功率过大，造成干路中的电流过大，保险丝熔断，家庭电路中，用电器都是并联在电路中，电压为220V。此时，干路中的总功率等于各用电器功率学生回答电流过大的两个原因让学生从理论上认识电流过大的两个原因之和，所以，用电器越多，干路中的电流越大，保险丝越容易熔断。三、安全用电常识⑴触电：一定强度的电流通过人体造成的伤害事故。家庭电路触电事故的常见情况是：跟地不绝缘的人体直接或间接接触火线造成的。⑵安全用电原则：①不接触低压带电体（照明电路电压）②不靠近高压带电体③不弄湿用电器和线路设备④不损伤绝缘体保护层。学生观看安全用电影片总结安全用电常识简单了解安全电常识四、检测评估1、在电路中由于短路等原因引起电流过大时，空气开关能自动电路，俗称“跳闸”。2、某同学家的保险丝突然熔断，换上新的同规格保险丝后又立即熔断，这种现象说明电路中存在故障或用电器的。3．三孔插座的一个孔接火线，一个孔接零线，还有一个孔接，与这个孔相应的插脚与用电器的相连。4．使用测电笔时，手要接触测电笔尾部的。笔尖接触电线（或与导线相连的导体），氖管发光表明接触的是线。5、如图为家庭电路中常用的三孔插座，其中孔1接，孔2接，孔3接。6、家庭电路中，造成电流过大的原因不可能的是（）A、火线与零线短路B、用电器与电路接线不良C、接入了大功率的用电器D、电路中总电阻过小7．安装家庭电路时，下列几种做法中，正确的是（）A．将各盏电灯串联B．将插座和电灯串联C．将保险丝装在总开关的前面D．零线直接进灯座，火线经过开关再进灯座8．如图所示电路，当开关S接通后，电灯不发光，若用测电笔在A、B、C、D各点测试，发现在A、B、C三点氖泡都发光，在D点氖泡不发光，可以判断线路的故障（）123A．在AB段断路B.在BC段断路C．在BC段断路D.在CD段断路9.家庭电路中的保险丝烧断了，其原因可能是（）A、开关里的两个线头相碰了B、灯座里的两个线头相碰了C、室内所有灯都开了D、进户线的绝缘皮破了，两条导线相碰10．请将螺丝口电灯，开关，保险丝，插座（准备接大功率用电器）和三孔插座，正确地接入家庭电路。11．某用户的电能表为“220V20A”。该户电路中有40W日光灯40盏，60W电灯20盏。问：⑴如果晚上灯都亮时，能否再接入一...
