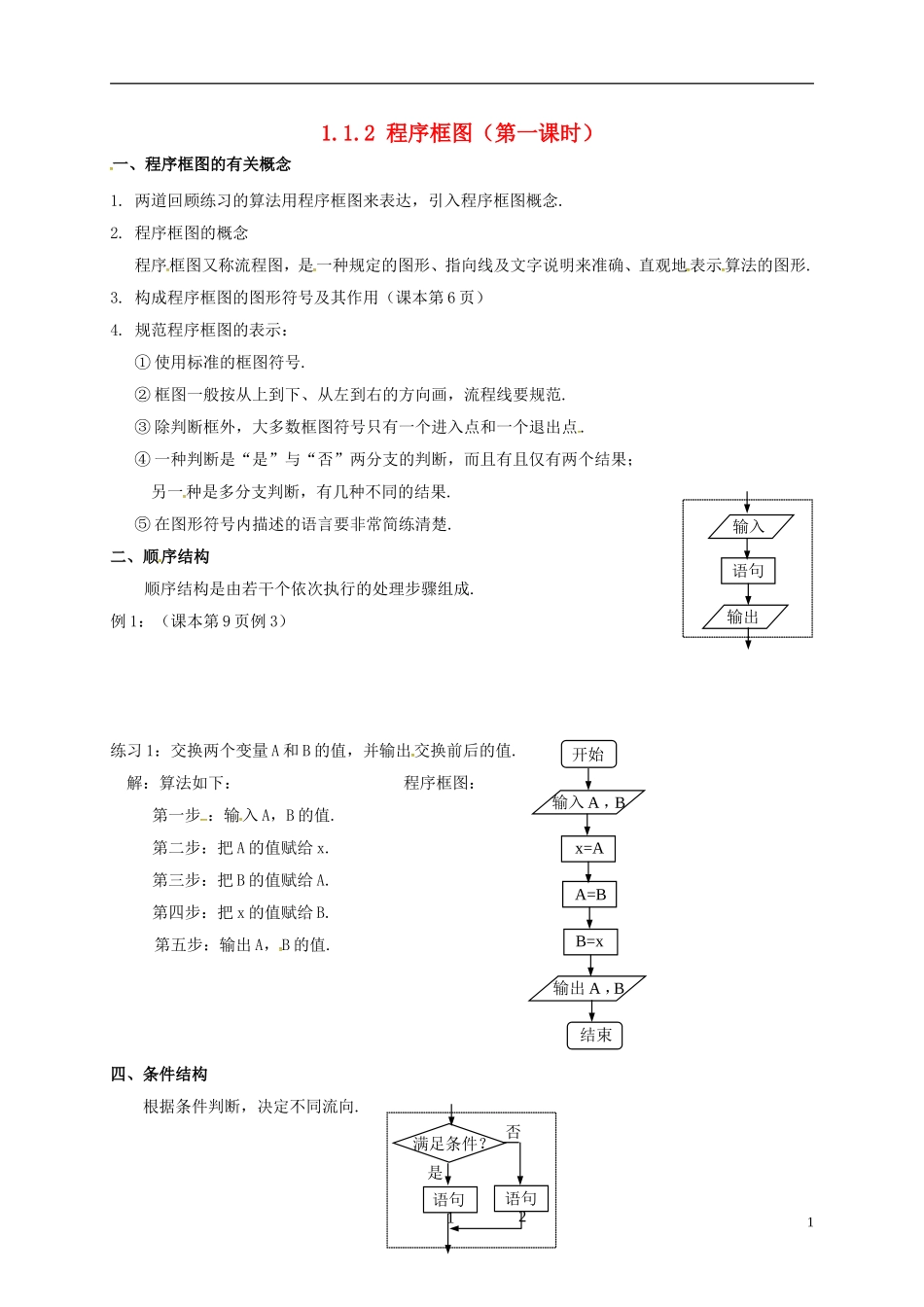

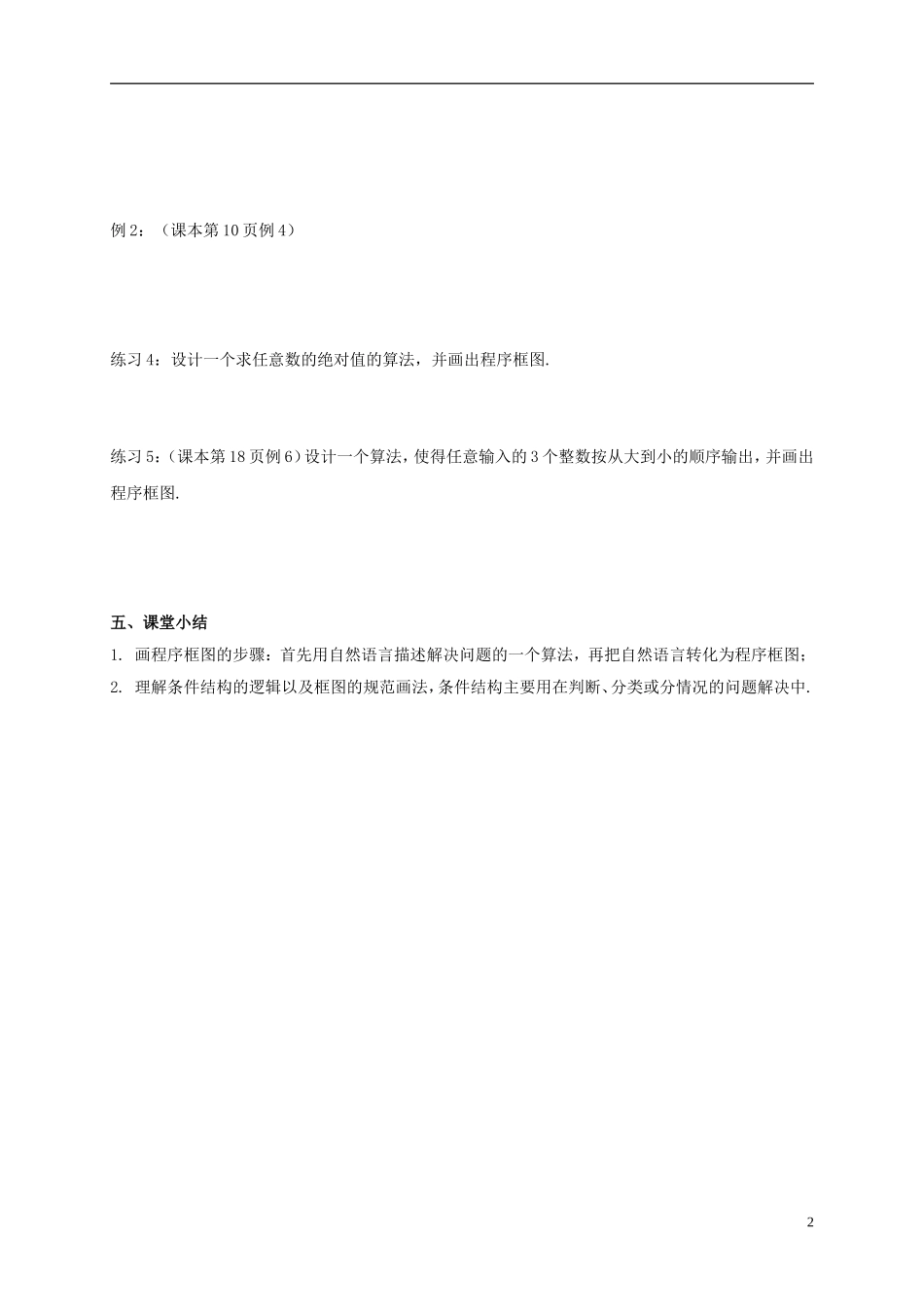

1.1.2程序框图（第一课时）一、程序框图的有关概念1.两道回顾练习的算法用程序框图来表达，引入程序框图概念.2.程序框图的概念程序框图又称流程图，是一种规定的图形、指向线及文字说明来准确、直观地表示算法的图形.3.构成程序框图的图形符号及其作用（课本第6页）4.规范程序框图的表示：①使用标准的框图符号.②框图一般按从上到下、从左到右的方向画，流程线要规范.③除判断框外，大多数框图符号只有一个进入点和一个退出点.④一种判断是“是”与“否”两分支的判断，而且有且仅有两个结果；另一种是多分支判断，有几种不同的结果.⑤在图形符号内描述的语言要非常简练清楚.二、顺序结构顺序结构是由若干个依次执行的处理步骤组成.例1：（课本第9页例3）练习1：交换两个变量A和B的值，并输出交换前后的值.解：算法如下：程序框图：第一步：输入A，B的值.第二步：把A的值赋给x.第三步：把B的值赋给A.第四步：把x的值赋给B.第五步：输出A，B的值.四、条件结构根据条件判断，决定不同流向.1输入输出语句输入A，B输出A，B开始结束A=Bx=AB=x语句1满足条件？是否语句2例2：（课本第10页例4）练习4：设计一个求任意数的绝对值的算法，并画出程序框图.练习5：（课本第18页例6）设计一个算法，使得任意输入的3个整数按从大到小的顺序输出，并画出程序框图.五、课堂小结1.画程序框图的步骤：首先用自然语言描述解决问题的一个算法，再把自然语言转化为程序框图；2.理解条件结构的逻辑以及框图的规范画法，条件结构主要用在判断、分类或分情况的问题解决中.2
