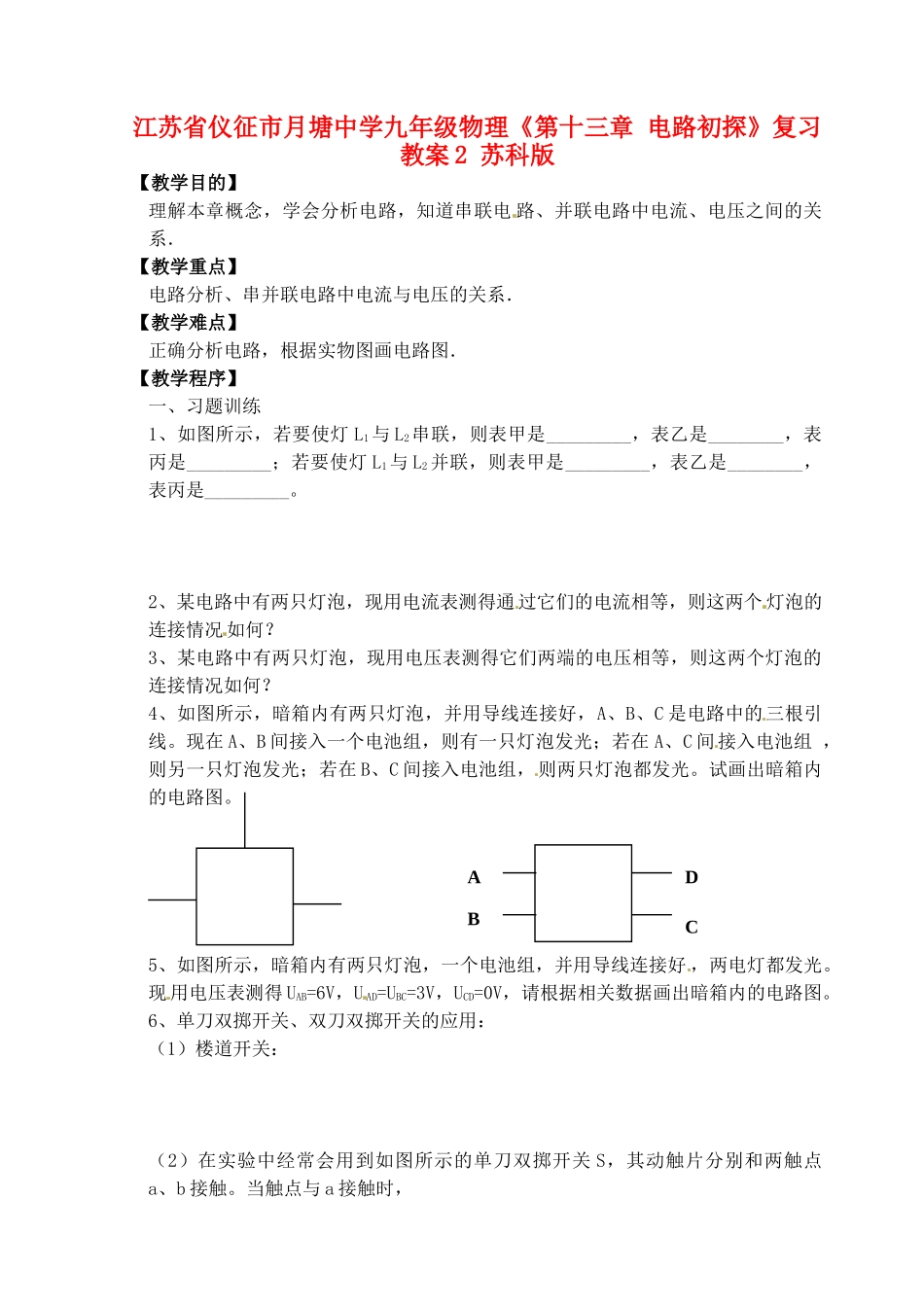

江苏省仪征市月塘中学九年级物理《第十三章电路初探》复习教案2苏科版【教学目的】理解本章概念，学会分析电路，知道串联电路、并联电路中电流、电压之间的关系．【教学重点】电路分析、串并联电路中电流与电压的关系．【教学难点】正确分析电路，根据实物图画电路图．【教学程序】一、习题训练1、如图所示，若要使灯L1与L2串联，则表甲是_________，表乙是________，表丙是_________；若要使灯L1与L2并联，则表甲是_________，表乙是________，表丙是_________。2、某电路中有两只灯泡，现用电流表测得通过它们的电流相等，则这两个灯泡的连接情况如何？3、某电路中有两只灯泡，现用电压表测得它们两端的电压相等，则这两个灯泡的连接情况如何？4、如图所示，暗箱内有两只灯泡，并用导线连接好，A、B、C是电路中的三根引线。现在A、B间接入一个电池组，则有一只灯泡发光；若在A、C间接入电池组，则另一只灯泡发光；若在B、C间接入电池组，则两只灯泡都发光。试画出暗箱内的电路图。5、如图所示，暗箱内有两只灯泡，一个电池组，并用导线连接好，两电灯都发光。现用电压表测得UAB=6V，UAD=UBC=3V，UCD=0V，请根据相关数据画出暗箱内的电路图。6、单刀双掷开关、双刀双掷开关的应用：（1）楼道开关：（2）在实验中经常会用到如图所示的单刀双掷开关S，其动触片分别和两触点a、b接触。当触点与a接触时，ABCD〖练习〗〖作业〗*教后记*
