江苏省仪征市月塘中学九年级物理《13.2 电路连接的基本方式》教案 苏科版VIP免费

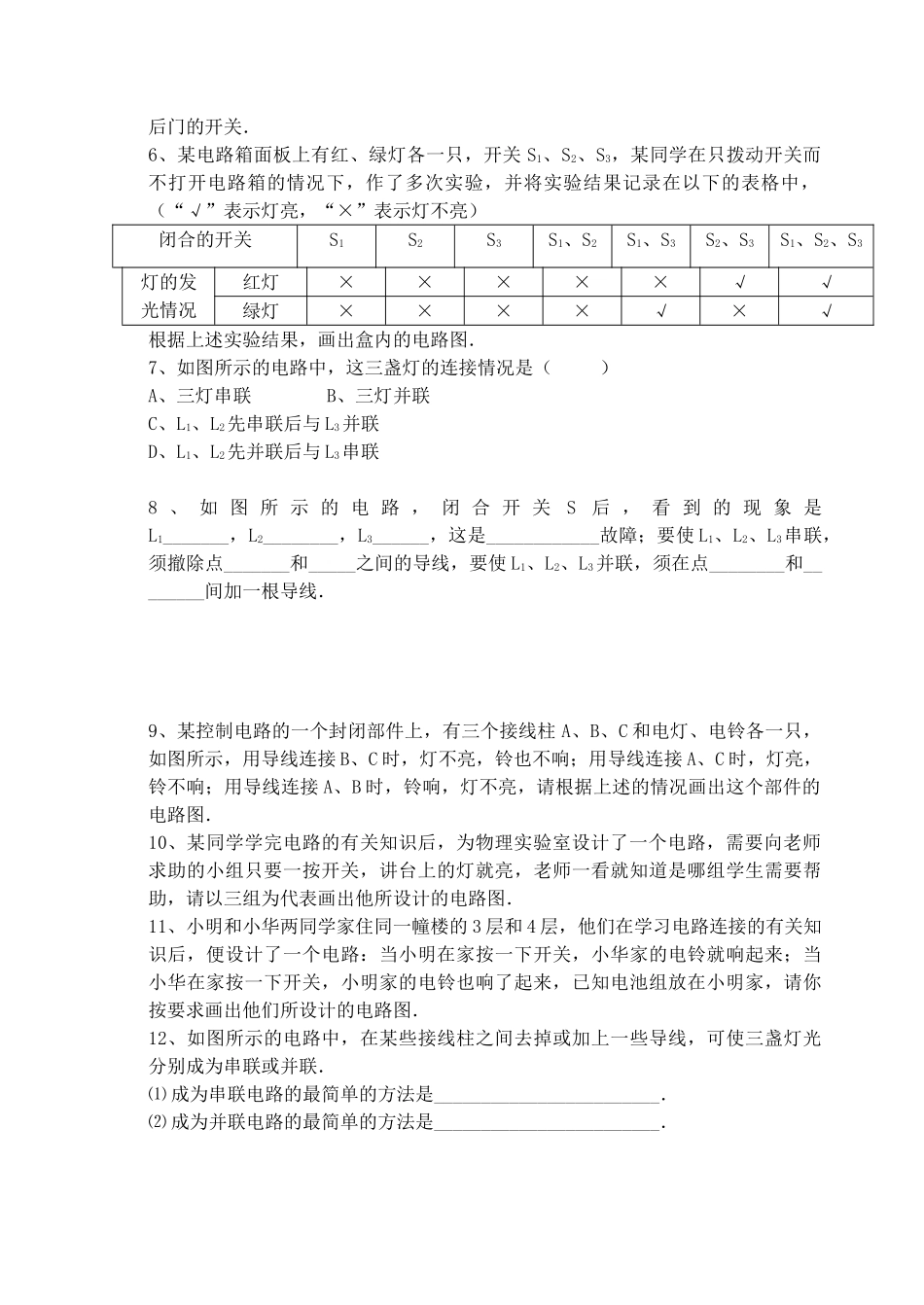

江苏省仪征市月塘中学九年级物理《13.2电路连接的基本方式》教案3苏科版【教学目的】识别串联电路和并联电路，理解串联电路和并联电路的特点，设计最简单的串联电路和并联电路【教学重点】理解串联电路和并联电路的特点【教学难点】设计简单的串联电路和并联电路【教学程序】〖复习提问〗1、什么叫串联电路、并联电路？2、简说串联电路、并联电路的特点．〖引入新课〗理解串联电路和并联电路和特点是学习电学知识的关键〖新授〗习题训练：1、如果用一只开关同时控制三只灯泡的亮和灭，那么至少要几根导线才能连接起来符合要求的电路（）A、4根B、5根C、6根D、7根2、如图所示的电路中，若要使L1和L2组成并联电路，则开关的断开、闭合情况是（）A、S1、S2断开，S3闭合B、S1、S3断开，S2闭合C、S2断开、S1，S3闭合D、S3断开，S1、S2闭合3、如图所示，要使L1和L2组成串联电路，必须闭合开关_________，同时断开开关______；若要使L1和L2组成并联电路，则必须闭合开关___________，同时断开开关_________．⒋由两个灯泡L1、L2，一个蓄电池，一个开关及若干导线组成的电路，当开关断开时，L1与L2均发光，当开关闭合后，L1不发光，L2仍发光，则发生这种情况的原因是开关的（）A、一个接线柱短路B、两个接线柱直接和电源两极并联C、两个接线柱直接和L1并联D、两个接线柱直接和L2并联5、一商品仓库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃，一个电池组，两个开关．当电铃响同时红灯亮，表示取货人在前门；当电铃响同时绿灯亮，表示送货人在后门．画出符合要求的电路图并标明红、绿灯及对应的前门、后门的开关．6、某电路箱面板上有红、绿灯各一只，开关S1、S2、S3，某同学在只拨动开关而不打开电路箱的情况下，作了多次实验，并将实验结果记录在以下的表格中，（“√”表示灯亮，“×”表示灯不亮）闭合的开关S1S2S3S1、S2S1、S3S2、S3S1、S2、S3灯的发光情况红灯×××××√√绿灯××××√×√根据上述实验结果，画出盒内的电路图．7、如图所示的电路中，这三盏灯的连接情况是（）A、三灯串联B、三灯并联C、L1、L2先串联后与L3并联D、L1、L2先并联后与L3串联8、如图所示的电路，闭合开关S后，看到的现象是L1_______，L2________，L3______，这是____________故障；要使L1、L2、L3串联，须撤除点_______和_____之间的导线，要使L1、L2、L3并联，须在点________和________间加一根导线．9、某控制电路的一个封闭部件上，有三个接线柱A、B、C和电灯、电铃各一只，如图所示，用导线连接B、C时，灯不亮，铃也不响；用导线连接A、C时，灯亮，铃不响；用导线连接A、B时，铃响，灯不亮，请根据上述的情况画出这个部件的电路图．10、某同学学完电路的有关知识后，为物理实验室设计了一个电路，需要向老师求助的小组只要一按开关，讲台上的灯就亮，老师一看就知道是哪组学生需要帮助，请以三组为代表画出他所设计的电路图．11、小明和小华两同学家住同一幢楼的3层和4层，他们在学习电路连接的有关知识后，便设计了一个电路：当小明在家按一下开关，小华家的电铃就响起来；当小华在家按一下开关，小明家的电铃也响了起来，已知电池组放在小明家，请你按要求画出他们所设计的电路图．12、如图所示的电路中，在某些接线柱之间去掉或加上一些导线，可使三盏灯光分别成为串联或并联．⑴成为串联电路的最简单的方法是________________________．⑵成为并联电路的最简单的方法是________________________．13、在医院各住院病人均可单独呼叫，方法是闭合床头的开关，电铃发声，病员的床位相对应的指示灯就亮，请画出病房内呼叫电路．〖小结〗串联电路和并联电路的特点〖练习〗〖作业〗*教后记*_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
