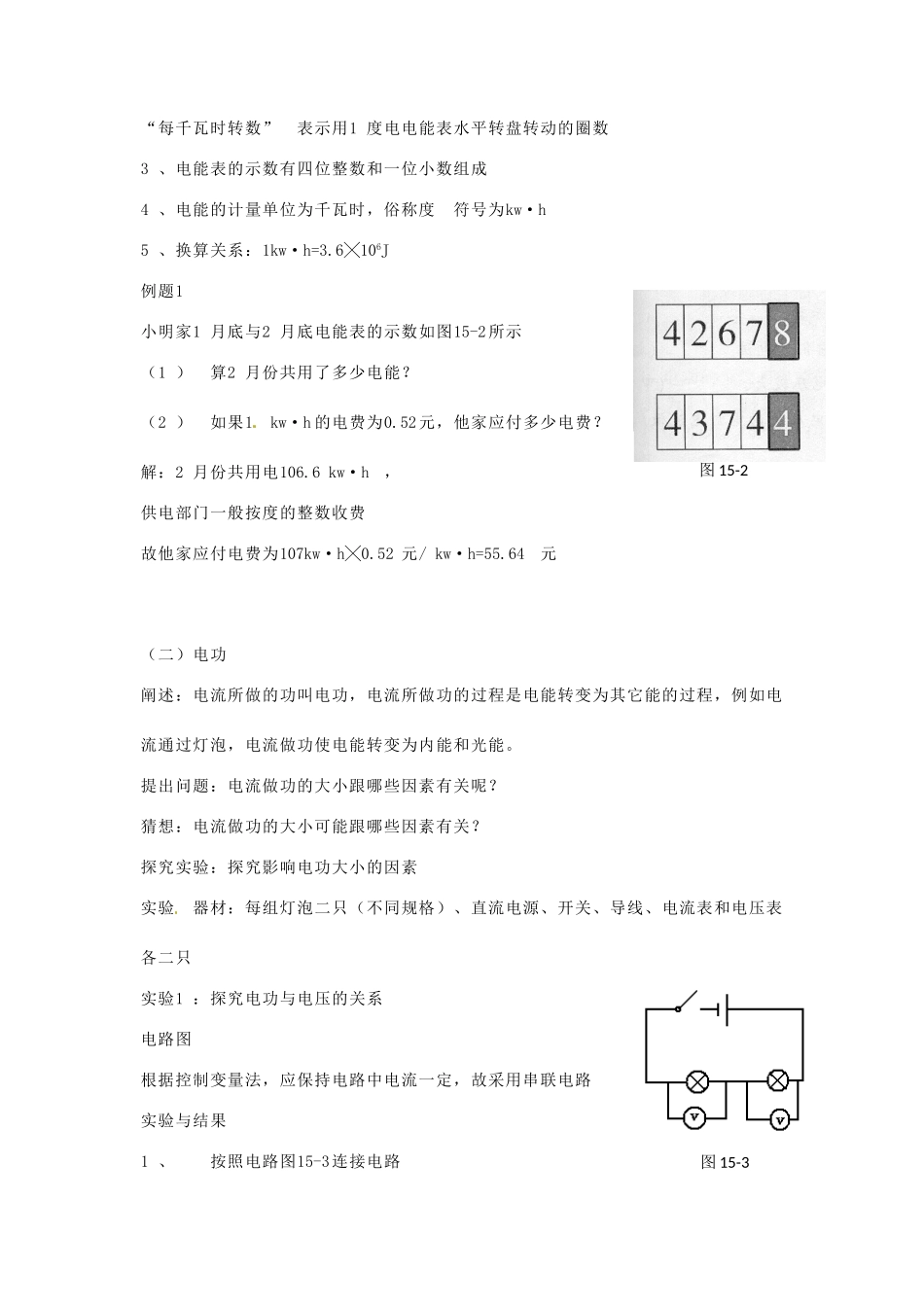

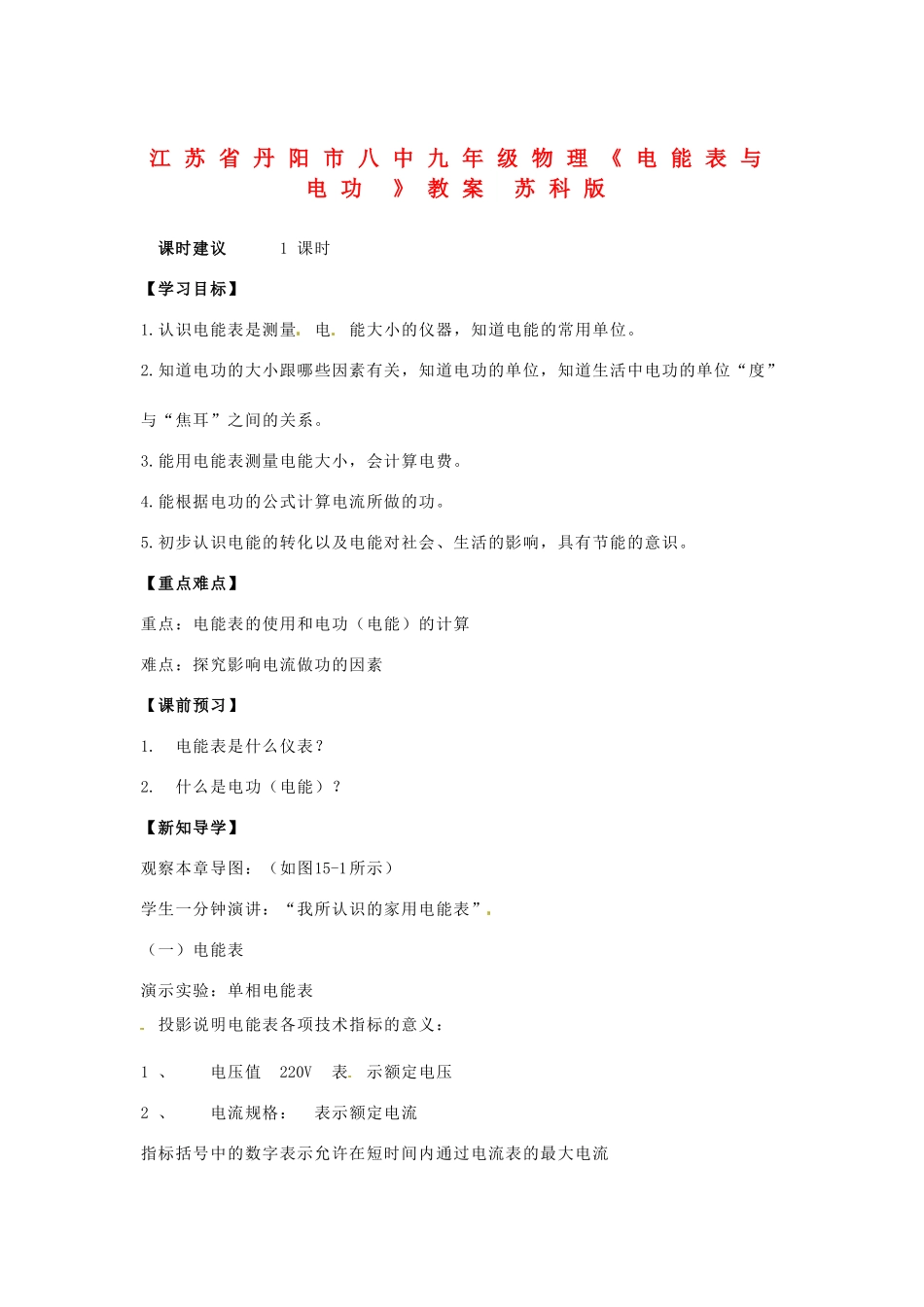

江苏省丹阳市八中九年级物理《电能表与电功》教案苏科版课时建议1课时【学习目标】1.认识电能表是测量电能大小的仪器，知道电能的常用单位。2.知道电功的大小跟哪些因素有关，知道电功的单位，知道生活中电功的单位“度”与“焦耳”之间的关系。3.能用电能表测量电能大小，会计算电费。4.能根据电功的公式计算电流所做的功。5.初步认识电能的转化以及电能对社会、生活的影响，具有节能的意识。【重点难点】重点：电能表的使用和电功（电能）的计算难点：探究影响电流做功的因素【课前预习】1.电能表是什么仪表？2.什么是电功（电能）？【新知导学】观察本章导图：（如图15-1所示）学生一分钟演讲：“我所认识的家用电能表”（一）电能表演示实验：单相电能表投影说明电能表各项技术指标的意义：1、电压值220V表示额定电压2、电流规格：表示额定电流指标括号中的数字表示允许在短时间内通过电流表的最大电流“每千瓦时转数”表示用1度电电能表水平转盘转动的圈数3、电能表的示数有四位整数和一位小数组成4、电能的计量单位为千瓦时，俗称度符号为kw·h5、换算关系：1kw·h=3.6╳106J例题1小明家1月底与2月底电能表的示数如图15-2所示（1）算2月份共用了多少电能？（2）如果1kw·h的电费为0.52元，他家应付多少电费？解：2月份共用电106.6kw·h，供电部门一般按度的整数收费故他家应付电费为107kw·h╳0.52元/kw·h=55.64元（二）电功阐述：电流所做的功叫电功，电流所做功的过程是电能转变为其它能的过程，例如电流通过灯泡，电流做功使电能转变为内能和光能。提出问题：电流做功的大小跟哪些因素有关呢？猜想：电流做功的大小可能跟哪些因素有关？探究实验：探究影响电功大小的因素实验器材：每组灯泡二只（不同规格）、直流电源、开关、导线、电流表和电压表各二只实验1：探究电功与电压的关系电路图根据控制变量法，应保持电路中电流一定，故采用串联电路实验与结果1、按照电路图15-3连接电路图15-2图15-32、接通电源开关，观察二只灯泡的亮度和二只电压表的示数3、因为二只灯泡串联，所以通过二只灯泡的电流（相同/不同）。实验发现（甲/乙）灯两端的电压较大，灯较亮，这说明在相同的情况下，电压大的灯泡电流做的功（多/少）实验2：探究电功与电流的关系电路图根据控制变量法，应保持电路电压一定，故采用并联电路实验与结果1、按照电路图15-4连接电路2、接通电源开关，观察二只灯泡的亮度和二只电流表的示数3、因为二只灯泡并联，所以二只灯泡两端的电压（相同/不同）。实验发现（甲/乙）灯中的电流较大，灯较亮，这说明在相同的情况下，电流大的灯泡电流做的功（多/少）实验结果和你的猜想一致吗？如果，通电时间越长，电流做的功（多/少）归纳结论进一步研究可证明：如果通过用电器的电流为I，加在用电器两端的电压U，通电时间为t，电流对用电器所做的功：W=UIt当用电器两端的电压为1V，通过用电器的电流为1A，则1S内电流做的功为1J，即用电器消耗的电能为1J图15-4例题2：电能表表盘上标明“1200r/(kw·h)”,将某用电器单独接在该表上，当用电器工作4min后，电能表水平转盘转过55r，若用电器额定电压为220V，求通过该用电器的电流。解：4min后，电能表水平转盘转过55r，说明该用电器消耗的电能为：W=55r/〔1200r/(kw·h)〕=（55/1200）kw·h=55╳3.6╳106J/1200因为W=UIt所以I=W/Ut=55╳3.6╳106J/1200/〔220V╳240S〕=3.125A本题说明，通过观察电能表转盘的转动情况，可估算出用电器在一段时间内所消耗的电能，或电流对用电器所做的功。【当堂训练】1、如图15-5所示，为了进一步了解电冰箱，小强和小红认真阅读了冰箱说明书，并对两家冰箱的性能进行了比较和研究，下面是这个冰箱的主要参数，请你比较后说出你获得的两条信息：（１）（２）表一（摘自小强家冰箱的说明书）表二（摘自小红家冰箱的说明书）2、如图15-6所示，四个电路，电源电压相同，电阻R1＜R2,且通电时间相同，则电路中电流所的图15-5图15-6总功由大到小的排列顺序是（）A.甲、乙、丙、丁B.丁、丙、乙、甲C.丁、甲、乙、丙D.丙、乙、甲、丁【收获反思】
