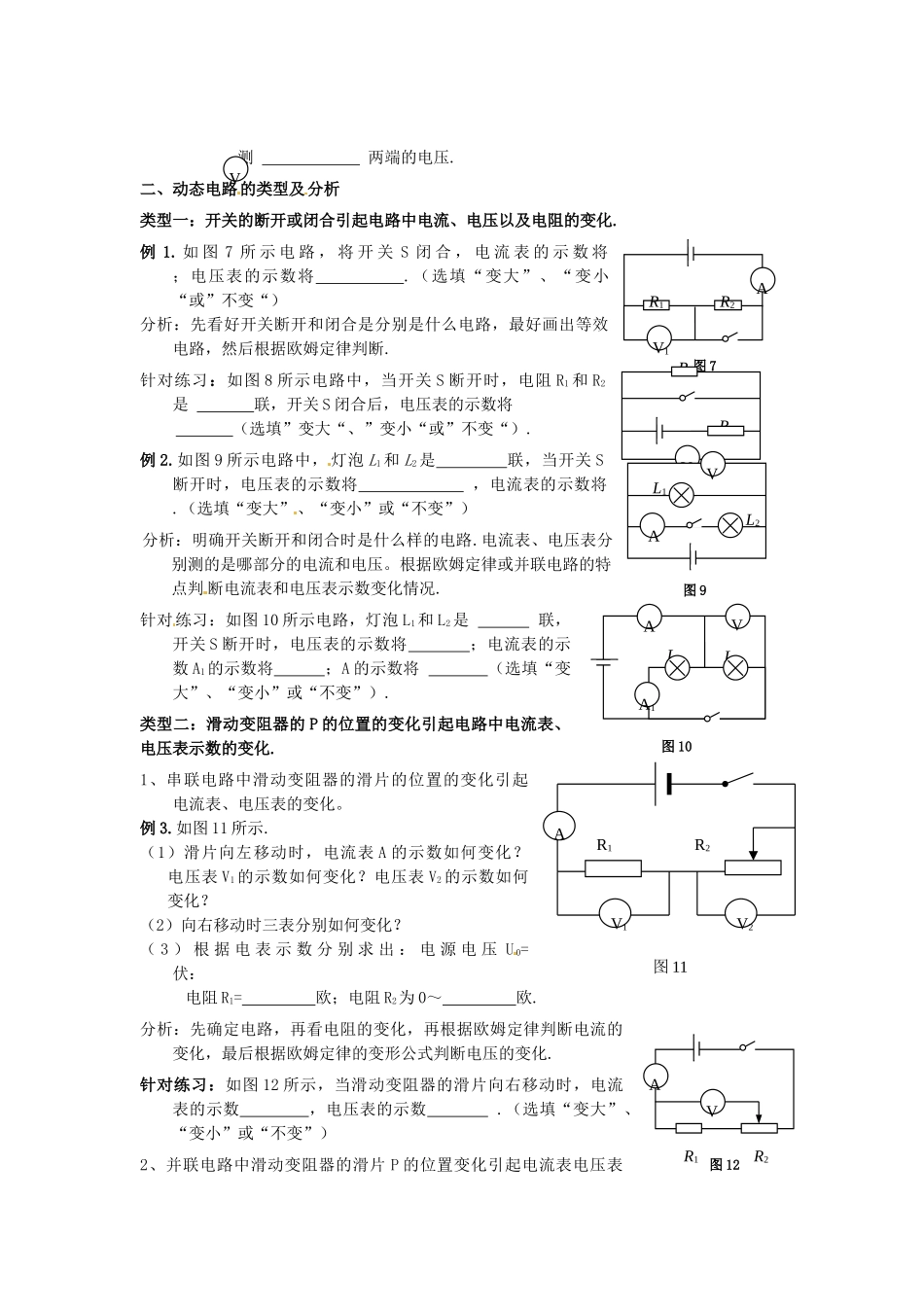

广西南丹县月里中学九年级物理全册《动态电路》分析专题新人教版复习目标：1.会分析开关的断开或闭合引起电路中电学物理量的变化.2.会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化.复习重点：1.知道串、并联电路特点.2.会分析动态电路中由于开关断开、闭合以及变阻器滑片位置的变化引起的电路中电流表电压表示数的变化.3.学会用“动态”的观点，用“隔离法”把电路简化，从而判断电路的连接方式，弄清电压表所测电压.复习难点：1.会分析动态电路中由于开关断开、闭合以及变阻器滑片位置的变化引起的电路中电流表、电压表示数的变化；2.学会用“动态”的观点，用“隔离法”把电路简化，从而判断电路的连接方式，弄清电压表所测电压.课堂教学：一、知识储备1.电路特点（1）串联电路：（2）并联电路：2.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.（2）公式：（3）变形式：3.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看（图1）等效电路：如图1-1、图1-2A3A2V3V1V2A1R1R2图1V2V3V1R1R2图1-1R1R2图1-2212121RRRUUUIII电阻关系：电压关系：电流关系：4.如何判断电流表测量通过哪个用电器的电流？方法一：看电流表与哪个用电器串联，则就测通过那个用电器的电流（如图2、图3).方法二：电流分析法：看哪些电流流过它，则测通过哪个用电器的电流（如图4）。测量通过的电流；测量通过的电流；5.如何判断电压表测哪部分电路两端的电压？方法一：电压表与哪个用电器并联就测哪个用电器两端的电压（如图5）测两端的电压；测两端的电压.方法二：回路法——看电压表与哪个用电器构成一个回路，而且该回路上没有电源，则电压表就测那个用电器两端的电压（如图6）.AL2L1AA1A2L2L1V2A1A2V1图2图3A1A2R2R3R1图4V1V2L2L1图5R2R1V图6测两端的电压.二、动态电路的类型及分析类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化.例1.如图7所示电路，将开关S闭合，电流表的示数将；电压表的示数将.（选填“变大”、“变小“或”不变“）分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.针对练习：如图8所示电路中，当开关S断开时，电阻R1和R2是联，开关S闭合后，电压表的示数将（选填”变大“、”变小“或”不变“）.例2.如图9所示电路中，灯泡L1和L2是联，当开关S断开时，电压表的示数将，电流表的示数将.（选填“变大”、“变小”或“不变”）分析：明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是哪部分的电流和电压。根据欧姆定律或并联电路的特点判断电流表和电压表示数变化情况.针对练习：如图10所示电路，灯泡L1和L2是联，开关S断开时，电压表的示数将；电流表的示数A1的示数将；A的示数将（选填“变大”、“变小”或“不变”）.类型二：滑动变阻器的P的位置的变化引起电路中电流表、电压表示数的变化.1、串联电路中滑动变阻器的滑片的位置的变化引起电流表、电压表的变化。例3.如图11所示.（1）滑片向左移动时，电流表A的示数如何变化？电压表V1的示数如何变化？电压表V2的示数如何变化？（2）向右移动时三表分别如何变化？（3）根据电表示数分别求出：电源电压U0=伏：电阻R1=欧；电阻R2为0～欧.分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化.针对练习：如图12所示，当滑动变阻器的滑片向右移动时，电流表的示数，电压表的示数.（选填“变大”、“变小”或“不变”）2、并联电路中滑动变阻器的滑片P的位置变化引起电流表电压表AV1R1R2图7图8VR1R2图9VL2AL1图10AVL2L1A1AR1R2V图12V1V2AR1R2图11V示数的变化.例4.如图13所示，当滑动变阻器的滑片向右移动时电流表A1的示数；A2的示数；电压表的示数。（填“变大”、“变小”或“不变”）分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。针对练习：如图14所示，当滑动变阻器的滑片向右移动时，电流表A1将；A2将；电压表的示数将.（填“变大”、“变小”或“不变”）A2VR1R2A1图13A2VR1R2A1图14
