广东省东莞市寮步信义学校九年级物理上册《第六章 欧姆定律 第3节 等效电路》教案 教科版VIP免费

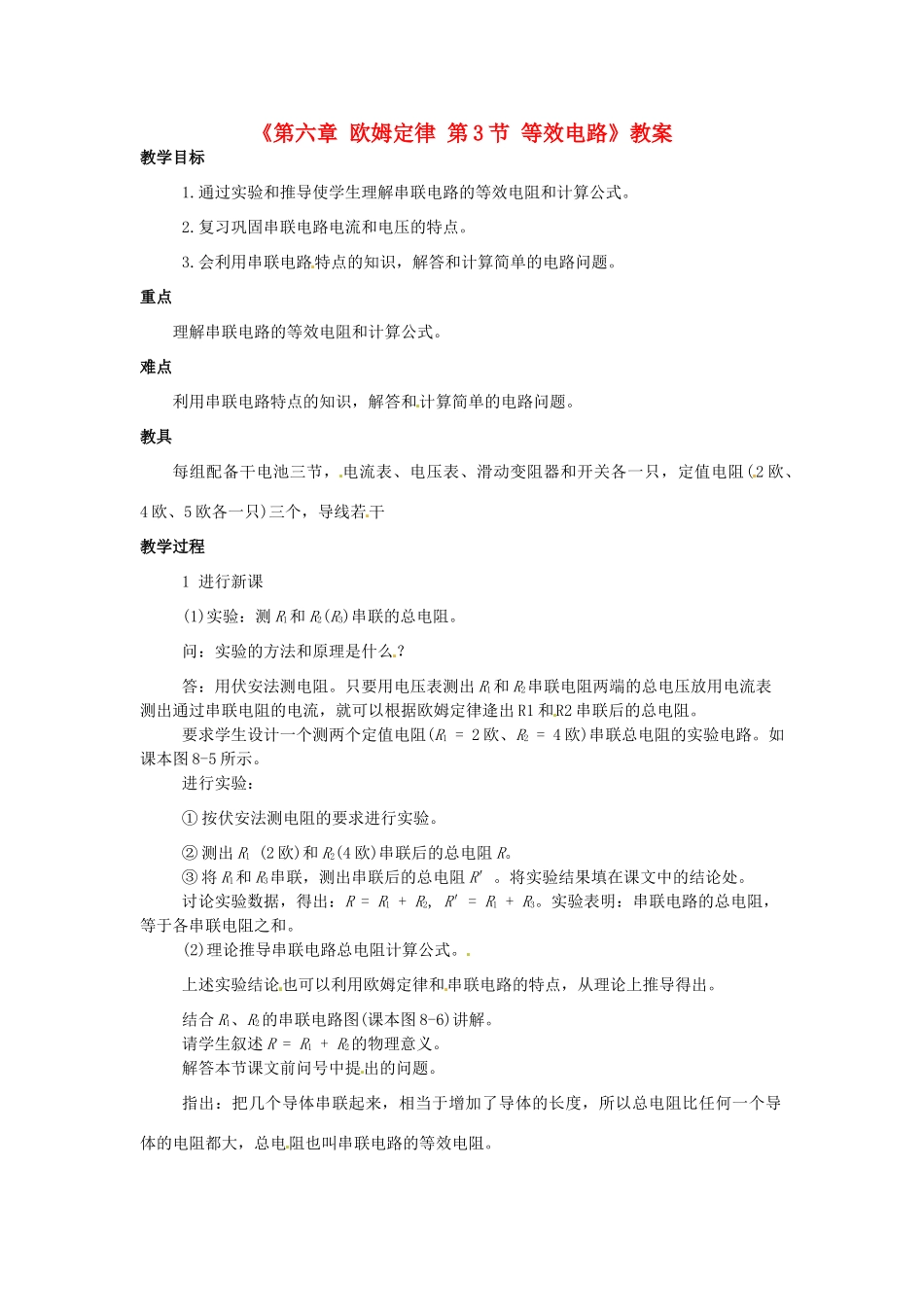

广东省东莞市寮步信义学校九年级物理上册《第六章 欧姆定律 第3节 等效电路》教案 教科版_第1页
1/2

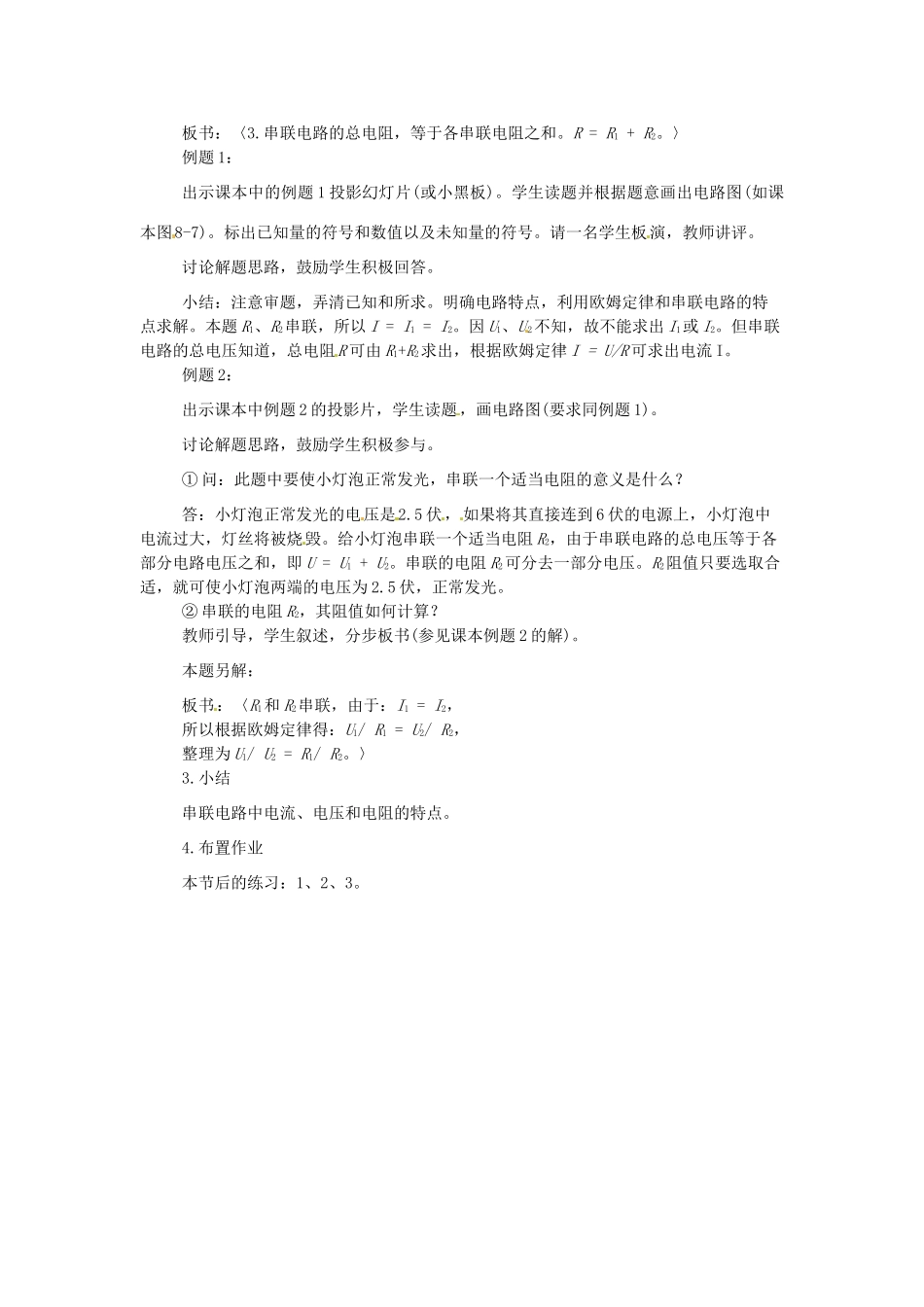

广东省东莞市寮步信义学校九年级物理上册《第六章 欧姆定律 第3节 等效电路》教案 教科版_第2页
2/2
《第六章欧姆定律第3节等效电路》教案教学目标1.通过实验和推导使学生理解串联电路的等效电阻和计算公式。2.复习巩固串联电路电流和电压的特点。3.会利用串联电路特点的知识,解答和计算简单的电路问题。重点理解串联电路的等效电阻和计算公式。难点利用串联电路特点的知识,解答和计算简单的电路问题。教具每组配备干电池三节,电流表、电压表、滑动变阻器和开关各一只,定值电阻(2欧、4欧、5欧各一只)三个,导线若干教学过程1进行新课(1)实验:测R1和R2(R3)串联的总电阻。问:实验的方法和原理是什么?答:用伏安法测电阻。只要用电压表测出R1和R2串联电阻两端的总电压放用电流表测出通过串联电阻的电流,就可以根据欧姆定律逄出R1和R2串联后的总电阻。要求学生设计一个测两个定值电阻(R1=2欧、R2=4欧)串联总电阻的实验电路。如课本图8-5所示。进行实验:①按伏安法测电阻的要求进行实验。②测出R1(2欧)和R2(4欧)串联后的总电阻R。③将R1和R3串联,测出串联后的总电阻R′。将实验结果填在课文中的结论处。讨论实验数据,得出:R=R1+R2,R′=R1+R3。实验表明:串联电路的总电阻,等于各串联电阻之和。(2)理论推导串联电路总电阻计算公式。上述实验结论也可以利用欧姆定律和串联电路的特点,从理论上推导得出。结合R1、R2的串联电路图(课本图8-6)讲解。请学生叙述R=R1+R2的物理意义。解答本节课文前问号中提出的问题。指出:把几个导体串联起来,相当于增加了导体的长度,所以总电阻比任何一个导体的电阻都大,总电阻也叫串联电路的等效电阻。板书:〈3.串联电路的总电阻,等于各串联电阻之和。R=R1+R2。〉例题1:出示课本中的例题1投影幻灯片(或小黑板)。学生读题并根据题意画出电路图(如课本图8-7)。标出已知量的符号和数值以及未知量的符号。请一名学生板演,教师讲评。讨论解题思路,鼓励学生积极回答。小结:注意审题,弄清已知和所求。明确电路特点,利用欧姆定律和串联电路的特点求解。本题R1、R2串联,所以I=I1=I2。因U1、U2不知,故不能求出I1或I2。但串联电路的总电压知道,总电阻R可由R1+R2求出,根据欧姆定律I=U/R可求出电流I。例题2:出示课本中例题2的投影片,学生读题,画电路图(要求同例题1)。讨论解题思路,鼓励学生积极参与。①问:此题中要使小灯泡正常发光,串联一个适当电阻的意义是什么?答:小灯泡正常发光的电压是2.5伏,如果将其直接连到6伏的电源上,小灯泡中电流过大,灯丝将被烧毁。给小灯泡串联一个适当电阻R2,由于串联电路的总电压等于各部分电路电压之和,即U=U1+U2。串联的电阻R2可分去一部分电压。R2阻值只要选取合适,就可使小灯泡两端的电压为2.5伏,正常发光。②串联的电阻R2,其阻值如何计算?教师引导,学生叙述,分步板书(参见课本例题2的解)。本题另解:板书:〈R1和R2串联,由于:I1=I2,所以根据欧姆定律得:U1/R1=U2/R2,整理为U1/U2=R1/R2。〉3.小结串联电路中电流、电压和电阻的特点。4.布置作业本节后的练习:1、2、3。
