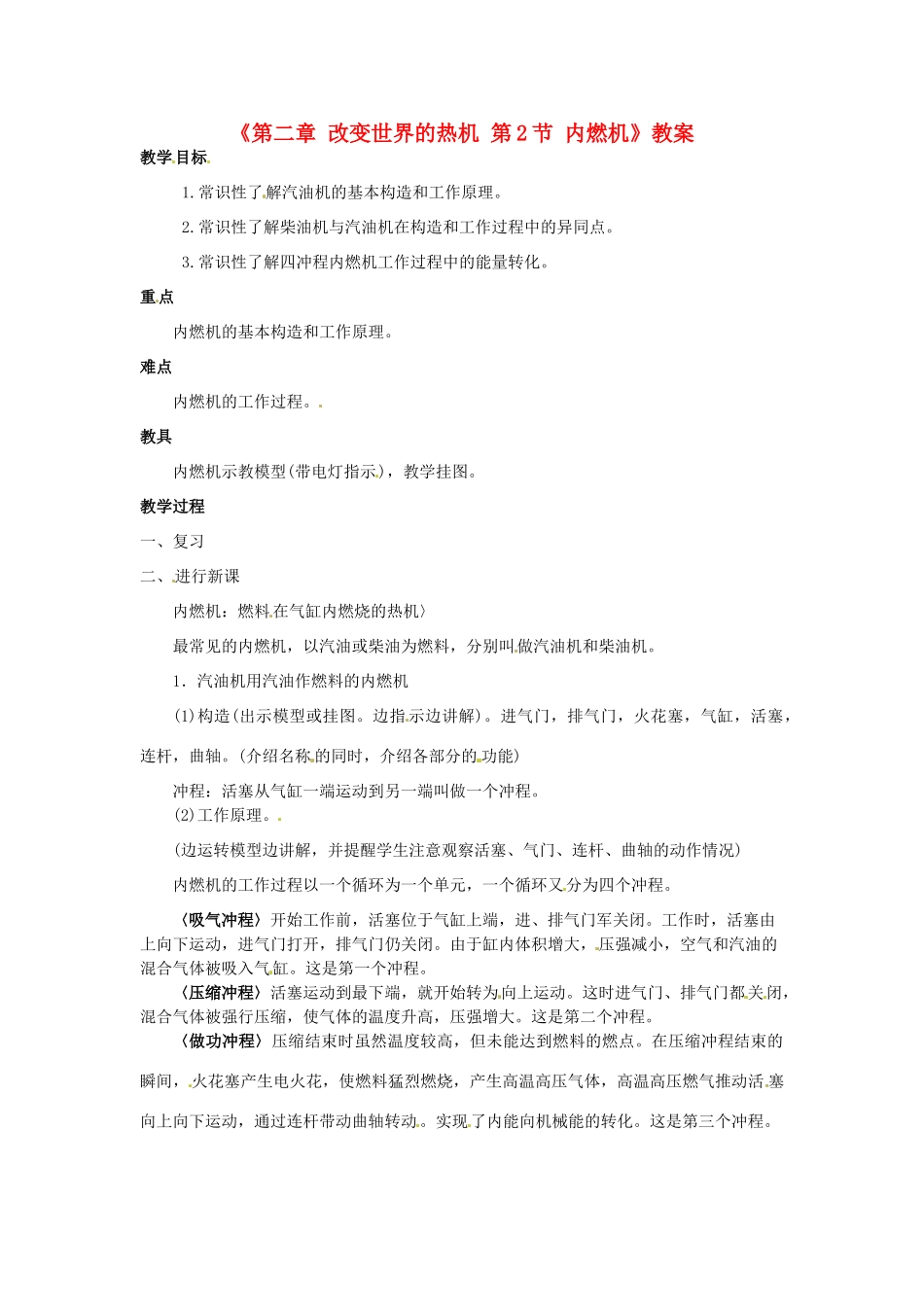

《第二章改变世界的热机第2节内燃机》教案教学目标1.常识性了解汽油机的基本构造和工作原理。2.常识性了解柴油机与汽油机在构造和工作过程中的异同点。3.常识性了解四冲程内燃机工作过程中的能量转化。重点内燃机的基本构造和工作原理。难点内燃机的工作过程。教具内燃机示教模型(带电灯指示)，教学挂图。教学过程一、复习二、进行新课内燃机：燃料在气缸内燃烧的热机〉最常见的内燃机，以汽油或柴油为燃料，分别叫做汽油机和柴油机。1．汽油机用汽油作燃料的内燃机(1)构造(出示模型或挂图。边指示边讲解)。进气门，排气门，火花塞，气缸，活塞，连杆，曲轴。(介绍名称的同时，介绍各部分的功能)冲程：活塞从气缸一端运动到另一端叫做一个冲程。(2)工作原理。(边运转模型边讲解，并提醒学生注意观察活塞、气门、连杆、曲轴的动作情况)内燃机的工作过程以一个循环为一个单元，一个循环又分为四个冲程。〈吸气冲程〉开始工作前，活塞位于气缸上端，进、排气门军关闭。工作时，活塞由上向下运动，进气门打开，排气门仍关闭。由于缸内体积增大，压强减小，空气和汽油的混合气体被吸入气缸。这是第一个冲程。〈压缩冲程〉活塞运动到最下端，就开始转为向上运动。这时进气门、排气门都关闭，混合气体被强行压缩，使气体的温度升高，压强增大。这是第二个冲程。〈做功冲程〉压缩结束时虽然温度较高，但未能达到燃料的燃点。在压缩冲程结束的瞬间，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压气体，高温高压燃气推动活塞向上向下运动，通过连杆带动曲轴转动。实现了内能向机械能的转化。这是第三个冲程。〈排气冲程〉做功冲程结束，活塞继续向下向上运动，进气门关闭，排气门打开，燃烧后的废气被活塞推出缸外。这是最后一个冲程。此后，活塞又由上向下运动，从此进入下一轮循环。在一个工作循环中有四个冲程，活塞往复两次，曲轴转两周，对外做一次功。(3)能的转化：在做功冲程燃气对活塞做功，内能转化为机械能。其余三个冲程靠消耗飞轮的机械能来完成。2．柴油机：用柴油作燃料的内燃机。柴油机与汽油机的区别：①柴油机与汽油机的相同点：都是内燃机；一个工作循环都要经历四个冲程。②柴油机与汽油机的不同点：构造方面：些油机没有火花塞，而在相应位置上安装的是喷油嘴。吸入的气体不同，点火方式不同4.小结(略)
