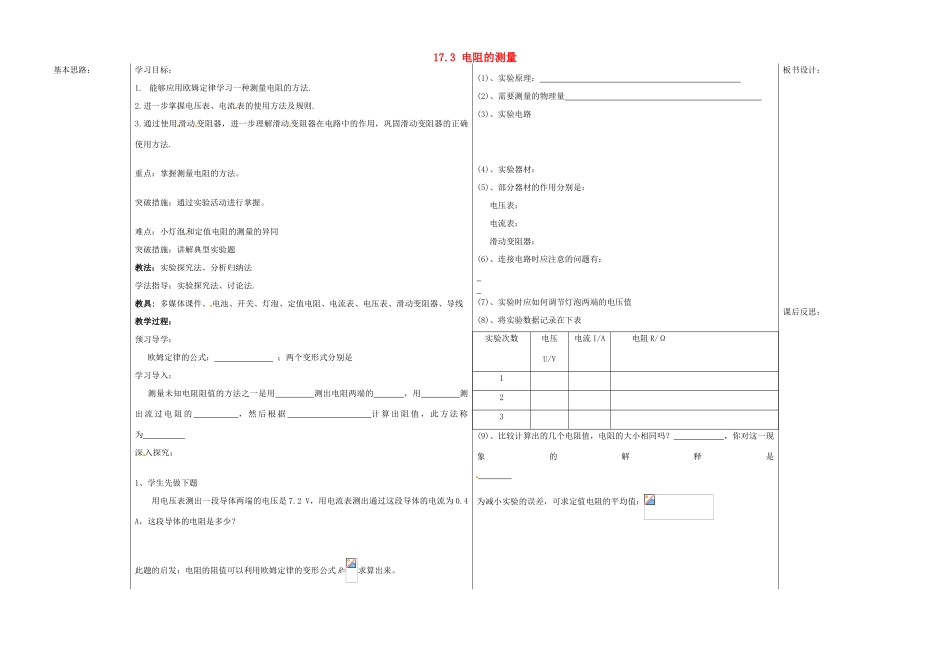

17.3电阻的测量基本思路：学习目标：1.能够应用欧姆定律学习一种测量电阻的方法.2.进一步掌握电压表、电流表的使用方法及规则.3.通过使用滑动变阻器，进一步理解滑动变阻器在电路中的作用，巩固滑动变阻器的正确使用方法.重点：掌握测量电阻的方法。突破措施：通过实验活动进行掌握。难点：小灯泡和定值电阻的测量的异同突破措施：讲解典型实验题教法：实验探究法、分析归纳法学法指导：实验探究法、讨论法.教具:多媒体课件、电池、开关、灯泡、定值电阻、电流表、电压表、滑动变阻器、导线教学过程：预习导学：欧姆定律的公式：；两个变形式分别是学习导入：测量未知电阻阻值的方法之一是用测出电阻两端的，用测出流过电阻的，然后根据计算出阻值，此方法称为深入探究：1、学生先做下题用电压表测出一段导体两端的电压是7.2V，用电流表测出通过这段导体的电流为0.4A，这段导体的电阻是多少？此题的启发：电阻的阻值可以利用欧姆定律的变形公式R=求算出来。(1)、实验原理：(2)、需要测量的物理量(3)、实验电路(4)、实验器材：(5)、部分器材的作用分别是：电压表：电流表：滑动变阻器：(6)、连接电路时应注意的问题有：(7)、实验时应如何调节灯泡两端的电压值(8)、将实验数据记录在下表实验次数电压U/V电流I/A电阻R/Ω123(9)、比较计算出的几个电阻值，电阻的大小相同吗？，你对这一现象的解释是为减小实验的误差，可求定值电阻的平均值：板书设计：课后反思：要利用变形公式R=求电阻，需要知道U、I值，怎么能知道灯泡两端的电压和电流呢？2、实验：测量小灯的电阻2．如上图是小明同学为测量小灯泡的电阻而连接的电路。他的连接有什么错误？请你帮他指出并纠正过来。3.如图1所示是“测量小灯泡电阻的实验”实物连接图，请完成下列各题：(1).用笔画线代替导线将所缺的导线补上；(2).如果在实验中电压表、电流表的示数如图9所示，则电压表的示数为___________V，电流表的示数为_________A；灯泡的电阻R=____________Ω。4.电阻Rx的阻值估计在6—10Ω2之间，小红同学利用以下元件测量Rx的阻值，电路连接如下，其中有一根导线没有接好。(1)请在实物图上补画所缺的一根导线，并在右边的虚线框中画出对应的电路图。(2)在连接电路时，开关应_____；闭合开关前滑片P应置于滑动变阻器的____端。(选填“A”或“B”)(3)若某次测量时，两电表示数如下图所示，则I=___A,U=___V(4)根据实验数据可得Rx=______Ω。达标练习：1．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动？图1
