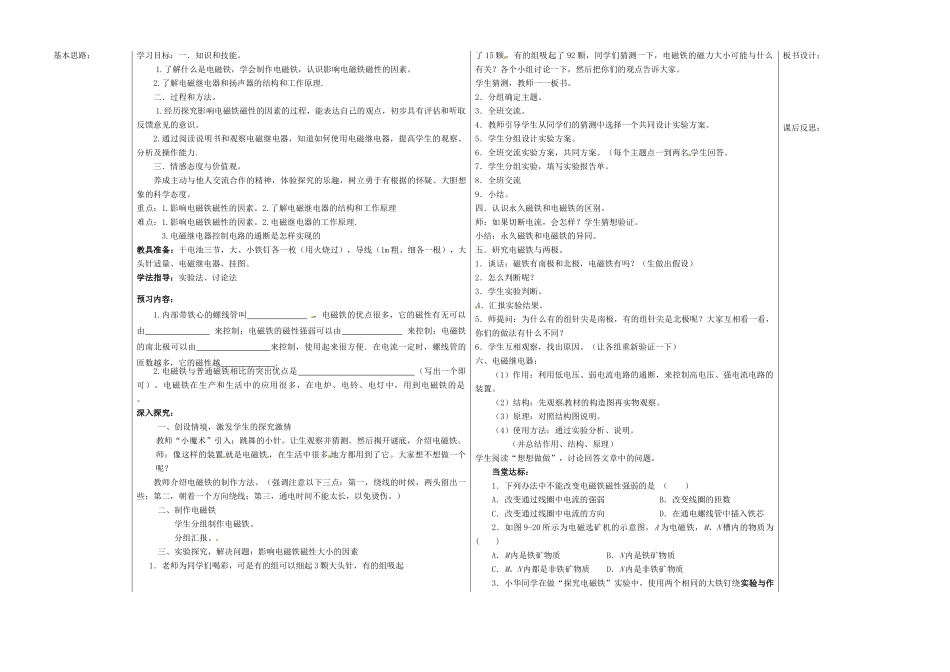

20.3电磁铁电磁继电器基本思路：学习目标：一．知识和技能。1.了解什么是电磁铁，学会制作电磁铁，认识影响电磁铁磁性的因素。2.了解电磁继电器和扬声器的结构和工作原理.二．过程和方法。1.经历探究影响电磁铁磁性的因素的过程，能表达自己的观点，初步具有评估和听取反馈意见的意识。2.通过阅读说明书和观察电磁继电器，知道如何使用电磁继电器，提高学生的观察、分析及操作能力.三．情感态度与价值观。养成主动与他人交流合作的精神，体验探究的乐趣，树立勇于有根据的怀疑、大胆想象的科学态度。重点：1.影响电磁铁磁性的因素。2.了解电磁继电器的结构和工作原理难点：1.影响电磁铁磁性的因素。2.电磁继电器的工作原理.3.电磁继电器控制电路的通断是怎样实现的教具准备：干电池三节，大、小铁钉各一枚（用火烧过），导线（1m粗、细各一根），大头针适量、电磁继电器、挂图。学法指导：实验法、讨论法预习内容：1.内部带铁心的螺线管叫，电磁铁的优点很多，它的磁性有无可以由来控制；电磁铁的磁性强弱可以由来控制；电磁铁的南北极可以由来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越．2.电磁铁与普通磁铁相比的突出优点是（写出一个即可）。电磁铁在生产和生活中的应用很多，在电炉、电铃、电灯中，用到电磁铁的是。深入探究：一、创设情境，激发学生的探究激情教师“小魔术”引入：跳舞的小针。让生观察并猜测。然后揭开谜底，介绍电磁铁。师：像这样的装置就是电磁铁，在生活中很多地方都用到了它。大家想不想做一个呢？教师介绍电磁铁的制作方法。（强调注意以下三点：第一，绕线的时候，两头留出一些；第二，朝着一个方向绕线；第三，通电时间不能太长，以免烫伤。）二、制作电磁铁学生分组制作电磁铁。分组汇报。三、实验探究，解决问题：影响电磁铁磁性大小的因素1．老师为同学们喝彩，可是有的组可以细起3颗大头针，有的组吸起了15颗，有的组吸起了92颗，同学们猜测一下，电磁铁的磁力大小可能与什么有关？各个小组讨论一下，然后把你们的观点告诉大家。学生猜测，教师一一板书。2．分组确定主题。3．全班交流。4．教师引导学生从同学们的猜测中选择一个共同设计实验方案。5．学生分组设计实验方案。6．全班交流实验方案，共同方案。（每个主题点一到两名学生回答。7．学生分组实验，填写实验报告单。8．全班交流9．小结。四．认识永久磁铁和电磁铁的区别。师：如果切断电流，会怎样？学生猜想验证。小结：永久磁铁和电磁铁的异同。五．研究电磁铁与两极。1．谈话：磁铁有南极和北极，电磁铁有吗？（生做出假设）2．怎么判断呢？3．学生实验判断。4．汇报实验结果。5．师提问：为什么有的组针尖是南极，有的组针尖是北极呢？大家互相看一看，你们的做法有什么不同？6．学生互相观察，找出原因。（让各组重新验证一下）六、电磁继电器：（1）作用：利用低电压、弱电流电路的通断，来控制高电压、强电流电路的装置。（2）结构：先观察教材的构造图再实物观察。（3）原理：对照结构图说明。（4）使用方法：通过实验分析、说明。（并总结作用、结构、原理）学生阅读“想想做做”，讨论回答文章中的问题。当堂达标：1．下列办法中不能改变电磁铁磁性强弱的是（）A．改变通过线圈中电流的强弱B．改变线圈的匝数C．改变通过线圈中电流的方向D．在通电螺线管中插入铁芯2．如图9-20所示为电磁选矿机的示意图，A为电磁铁，M、N槽内的物质为()A．M内是铁矿物质B．N内是铁矿物质C．M、N内都是非铁矿物质D．N内是非铁矿物质3．小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕实验与作板书设计：课后反思：制成电磁铁进行实验，如图9-21所示，下列说法中正确的是()A.要使电磁铁磁性增强，应将变阻器的滑动片向右滑动B.电磁铁能吸引的大头针越多，表明它的磁性越强C.电磁铁B磁性较强，所以通过它的电流较大D.若将两电磁铁上部靠近，会相互吸引4．如图9-23所示，闭合开关，小铁块被吸起，下列说法正确的是()A．将小铁块吸起的力是铁芯与铁块之间的分子引力B．用手托住小铁块，将电源的正负极对调，闭合开关，稍后手松开，小铁块一定落下C．滑动变阻...
