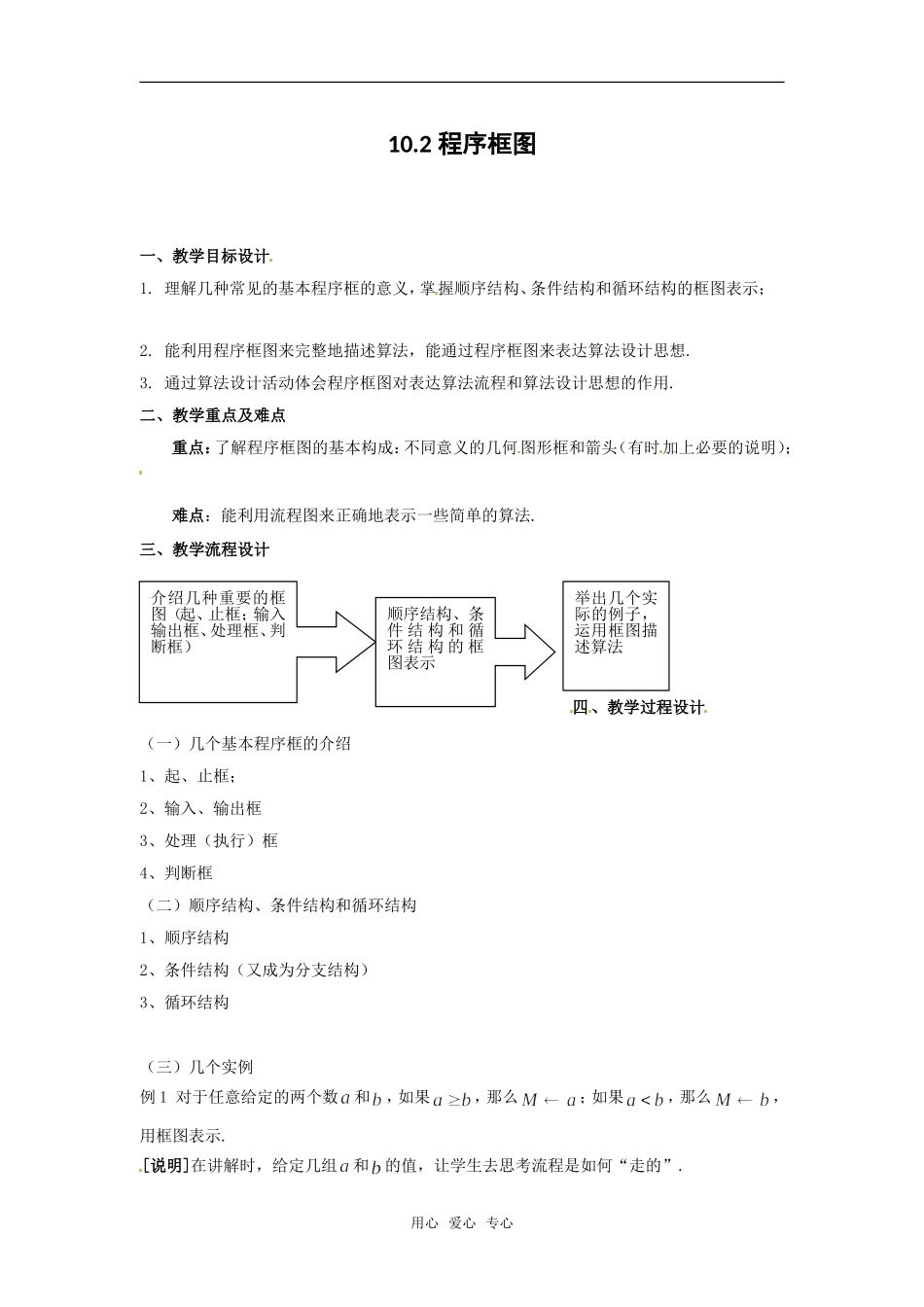

2程序框图一、教学目标设计1
理解几种常见的基本程序框的意义，掌握顺序结构、条件结构和循环结构的框图表示；[来源:学科网]2
能利用程序框图来完整地描述算法，能通过程序框图来表达算法设计思想
通过算法设计活动体会程序框图对表达算法流程和算法设计思想的作用
二、教学重点及难点重点：了解程序框图的基本构成：不同意义的几何图形框和箭头（有时加上必要的说明）；难点：能利用流程图来正确地表示一些简单的算法
三、教学流程设计[来源:Zxxk
Com]四、教学过程设计（一）几个基本程序框的介绍1、起、止框；2、输入、输出框3、处理（执行）框4、判断框（二）顺序结构、条件结构和循环结构1、顺序结构2、条件结构（又成为分支结构）[来源:学科网ZXXK]3、循环结构（三）几个实例例1对于任意给定的两个数和，如果，那么；如果，那么，用框图表示
[说明]在讲解时，给定几组和的值，让学生去思考流程是如何“走的”

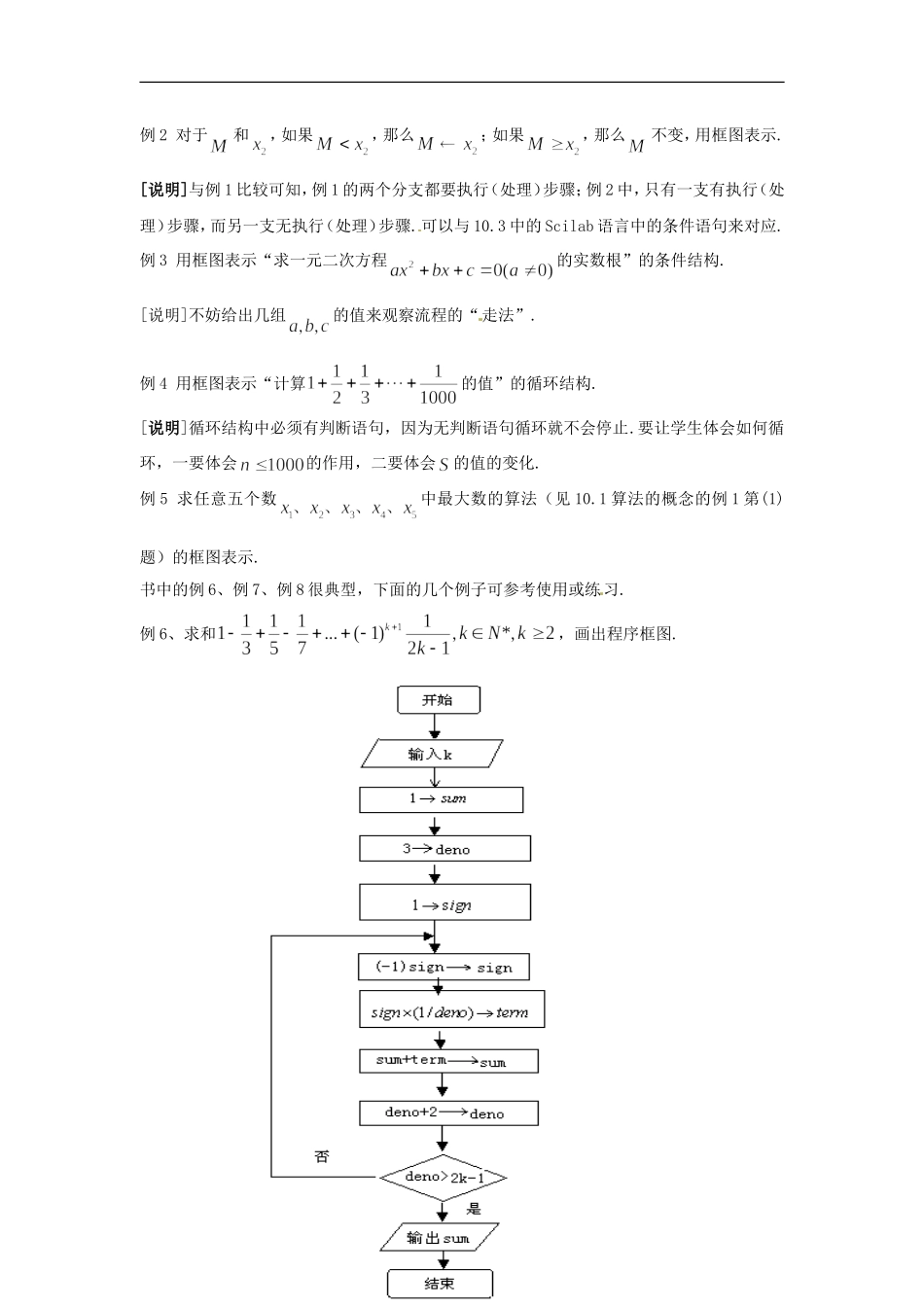

用心爱心专心介绍几种重要的框图（起、止框；输入输出框、处理框、判断框）顺序结构、条件结构和循环结构的框图表示举出几个实际的例子，运用框图描述算法例2对于和，如果，那么；如果，那么不变，用框图表示
[说明]与例1比较可知，例1的两个分支都要执行（处理）步骤；例2中，只有一支有执行（处理）步骤，而另一支无执行（处理）步骤
3中的Scilab语言中的条件语句来对应
例3用框图表示“求一元二次方程的实数根”的条件结构
[说明]不妨给出几组的值来观察流程的“走法”
例4用框图表示“计算的值”的循环结构
[说明]循环结构中必须有判断语句，因为无判断语句循环就不会停止
要让学生体会如何循环，一要体会的作用，二要体会的值的变化
[来源:学科网ZXXK]例5求任意五个数中最大数的算法（见10
1算法的概念的例1第(1)题）的框图表示

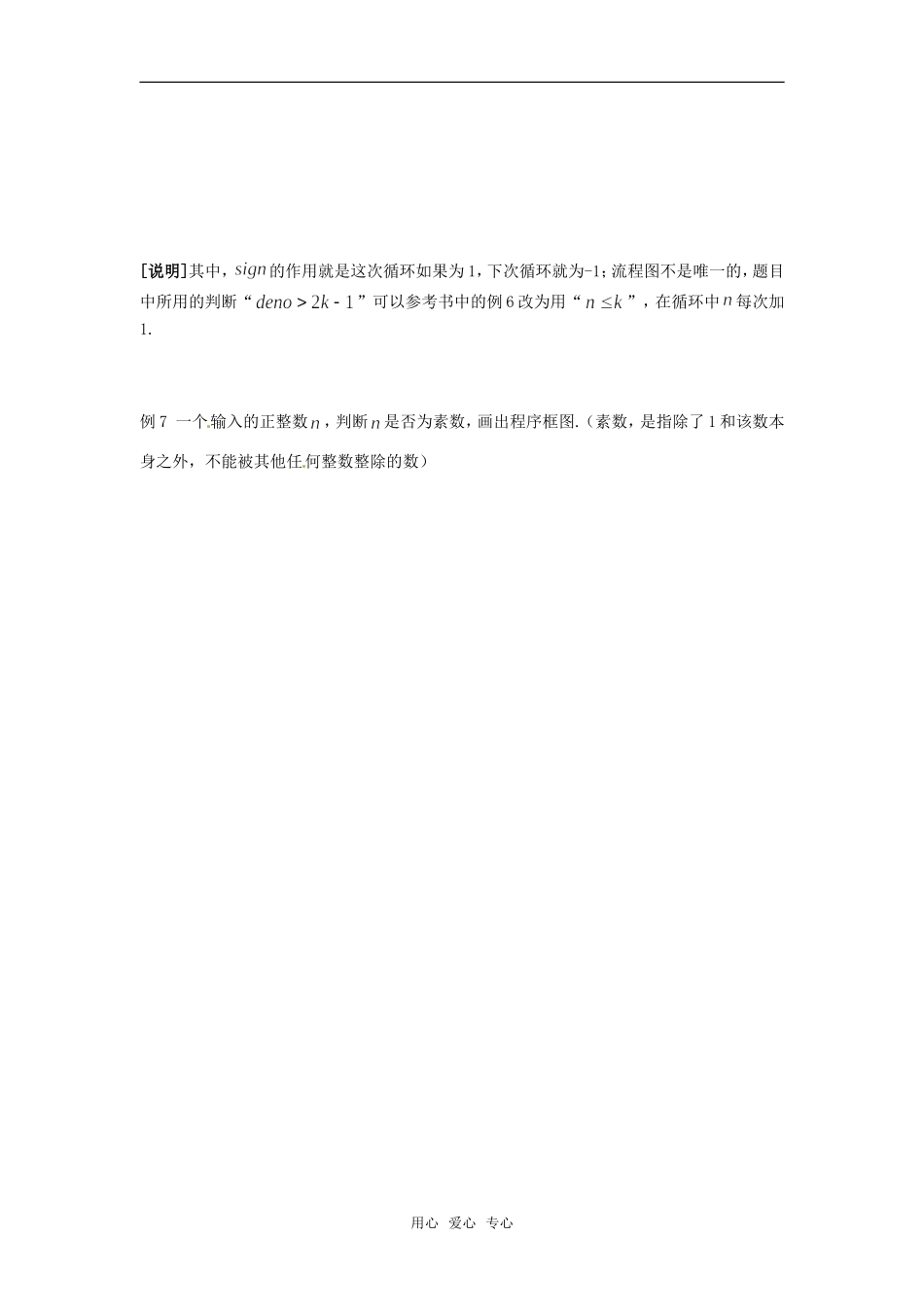

书中的例6、例7、例8很典型，下面的几个例子可参考使用
