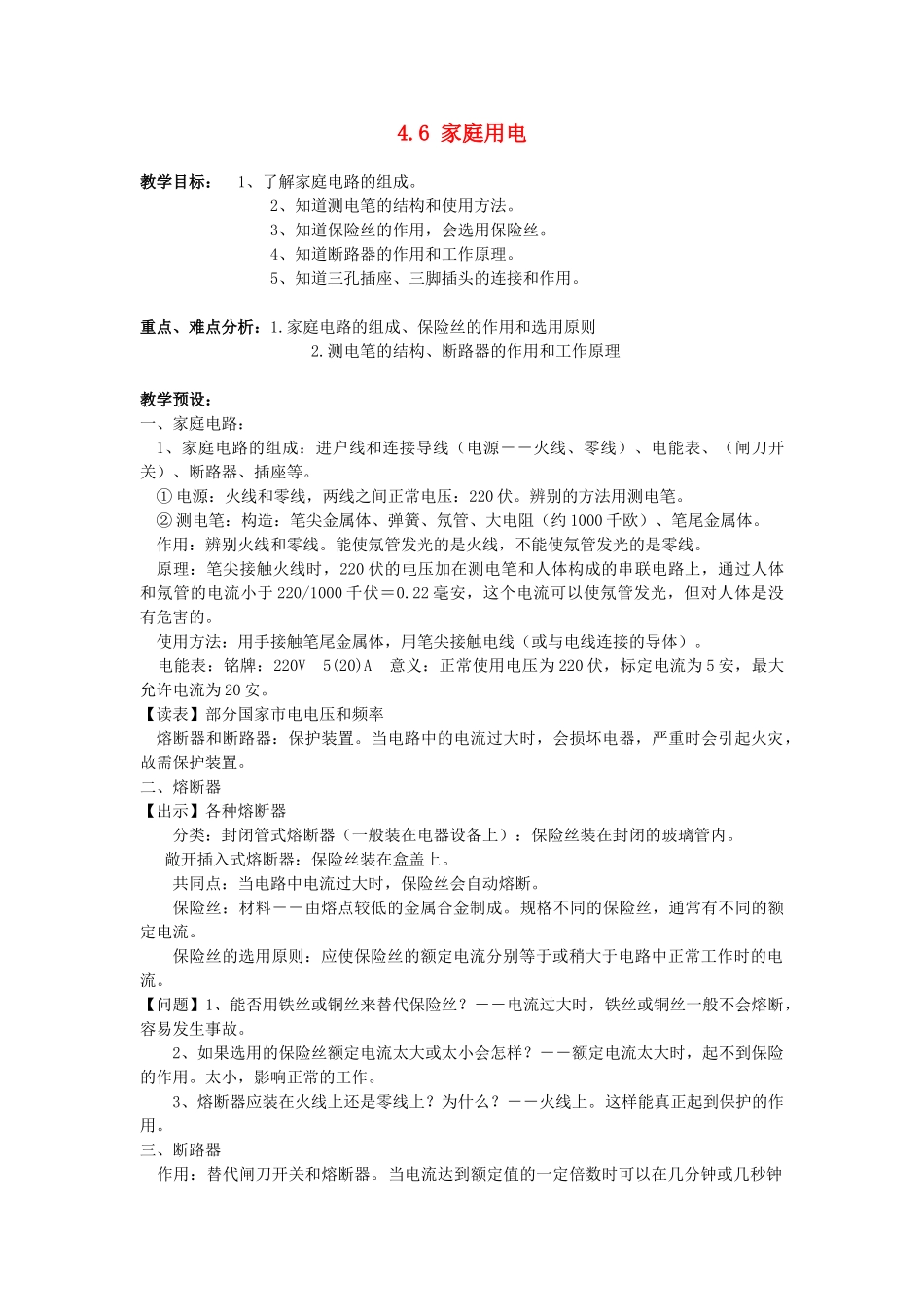

4.6家庭用电教学目标：1、了解家庭电路的组成。2、知道测电笔的结构和使用方法。3、知道保险丝的作用，会选用保险丝。4、知道断路器的作用和工作原理。5、知道三孔插座、三脚插头的连接和作用。重点、难点分析：1.家庭电路的组成、保险丝的作用和选用原则2.测电笔的结构、断路器的作用和工作原理教学预设：一、家庭电路：1、家庭电路的组成：进户线和连接导线（电源－－火线、零线）、电能表、（闸刀开关）、断路器、插座等。①电源：火线和零线，两线之间正常电压：220伏。辨别的方法用测电笔。②测电笔：构造：笔尖金属体、弹簧、氖管、大电阻（约1000千欧）、笔尾金属体。作用：辨别火线和零线。能使氖管发光的是火线，不能使氖管发光的是零线。原理：笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过人体和氖管的电流小于220/1000千伏＝0.22毫安，这个电流可以使氖管发光，但对人体是没有危害的。使用方法：用手接触笔尾金属体，用笔尖接触电线（或与电线连接的导体）。电能表：铭牌：220V5(20)A意义：正常使用电压为220伏，标定电流为5安，最大允许电流为20安。【读表】部分国家市电电压和频率熔断器和断路器：保护装置。当电路中的电流过大时，会损坏电器，严重时会引起火灾，故需保护装置。二、熔断器【出示】各种熔断器分类：封闭管式熔断器（一般装在电器设备上）：保险丝装在封闭的玻璃管内。敞开插入式熔断器：保险丝装在盒盖上。共同点：当电路中电流过大时，保险丝会自动熔断。保险丝：材料－－由熔点较低的金属合金制成。规格不同的保险丝，通常有不同的额定电流。保险丝的选用原则：应使保险丝的额定电流分别等于或稍大于电路中正常工作时的电流。【问题】1、能否用铁丝或铜丝来替代保险丝？－－电流过大时，铁丝或铜丝一般不会熔断，容易发生事故。2、如果选用的保险丝额定电流太大或太小会怎样？－－额定电流太大时，起不到保险的作用。太小，影响正常的工作。3、熔断器应装在火线上还是零线上？为什么？－－火线上。这样能真正起到保护的作用。www.zk5u.com中.考资源网三、断路器作用：替代闸刀开关和熔断器。当电流达到额定值的一定倍数时可以在几分钟或几秒钟内自动切断电路，从而起到电路过载或短路的保护作用。一般接在火线上。【思考】读断路器的工作原理，介绍其工作原理。（略）－－说明双金属片的作用。四、插座：二孔插座：一孔为火线，另一孔为零线。使用时要把两脚插头插入插孔就可。三孔插座：火线孔、零线孔、接地孔。与接地孔相应的那个插头脚接在用电器的金属外壳与大地相连。固定时插座移动式插座【讨论】为什么使用功率较大的用电器，都是三脚插座？－－当发生漏电事故时，电流会经过接地线进入大地，，而不会经过人体，从而起到保护作用。www.zk5u.com中考资源网【阅读】图4－57，4－58理解接地和不接地时的安全情况。www.zk5u.com中考资源网【小结】
