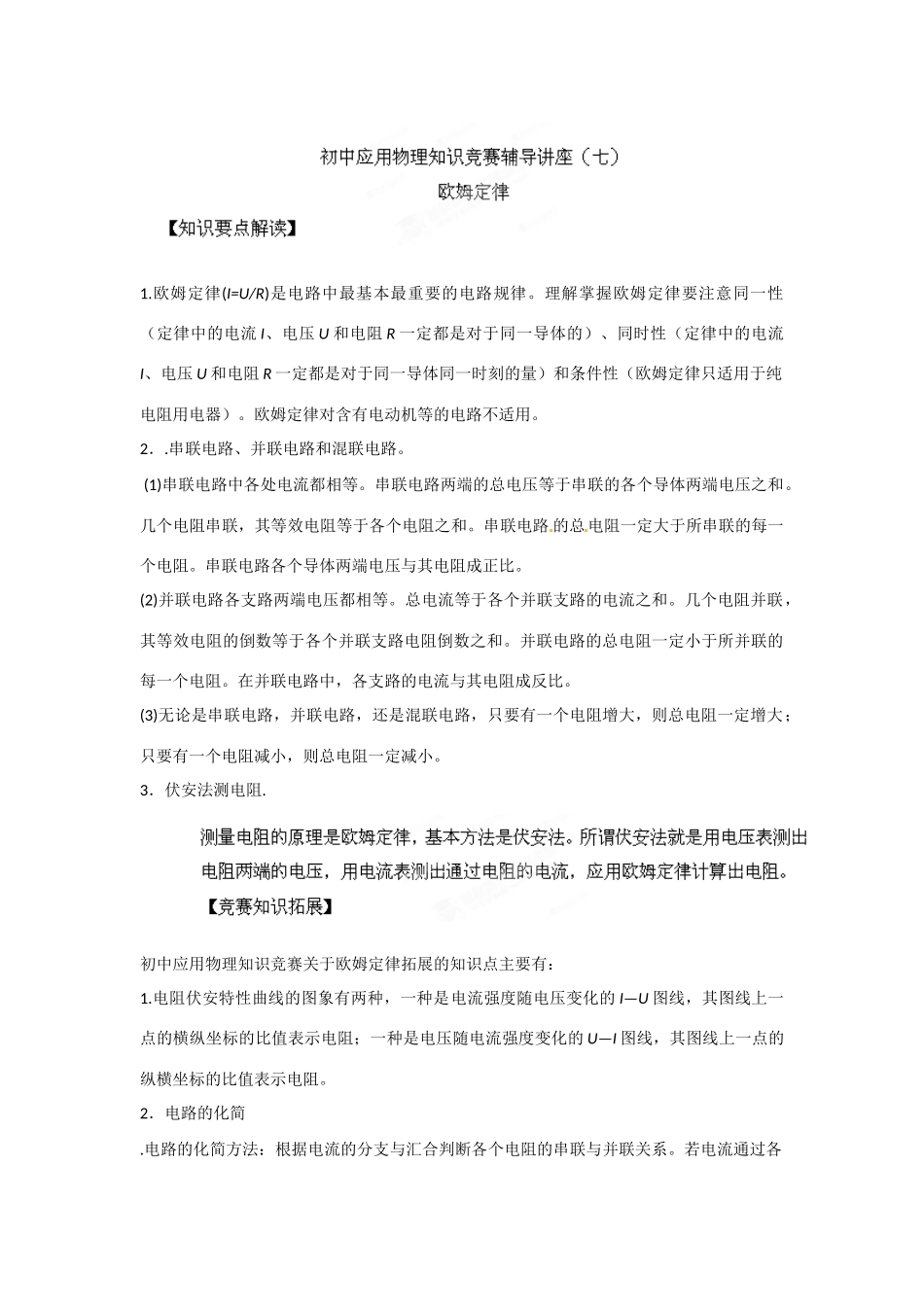

1.欧姆定律(I=U/R)是电路中最基本最重要的电路规律。理解掌握欧姆定律要注意同一性（定律中的电流I、电压U和电阻R一定都是对于同一导体的）、同时性（定律中的电流I、电压U和电阻R一定都是对于同一导体同一时刻的量）和条件性（欧姆定律只适用于纯电阻用电器）。欧姆定律对含有电动机等的电路不适用。2．.串联电路、并联电路和混联电路。(1)串联电路中各处电流都相等。串联电路两端的总电压等于串联的各个导体两端电压之和。几个电阻串联，其等效电阻等于各个电阻之和。串联电路的总电阻一定大于所串联的每一个电阻。串联电路各个导体两端电压与其电阻成正比。(2)并联电路各支路两端电压都相等。总电流等于各个并联支路的电流之和。几个电阻并联，其等效电阻的倒数等于各个并联支路电阻倒数之和。并联电路的总电阻一定小于所并联的每一个电阻。在并联电路中，各支路的电流与其电阻成反比。(3)无论是串联电路，并联电路，还是混联电路，只要有一个电阻增大，则总电阻一定增大；只要有一个电阻减小，则总电阻一定减小。3．伏安法测电阻.初中应用物理知识竞赛关于欧姆定律拓展的知识点主要有：1.电阻伏安特性曲线的图象有两种，一种是电流强度随电压变化的I—U图线，其图线上一点的横纵坐标的比值表示电阻；一种是电压随电流强度变化的U—I图线，其图线上一点的纵横坐标的比值表示电阻。2．电路的化简.电路的化简方法：根据电流的分支与汇合判断各个电阻的串联与并联关系。若电流通过各个电阻时没有分支，则这些电阻是串联关系；若电流有分支，则从分流点到汇合点之间的各个支路为并联关系。如果电路中没有电源，可以假设一个电流方向去判断。3．直流电路的动态分析.直流电路的动态分析方法是：首先确定电路中某个电阻是增大还是减小，相应确定电路总电阻R总是增大还是减小；其次应用欧姆定律I=U/R总确定干路电流的变化；根据串联电路和并联电路知识判断相关支路的电流电压变化。【经典竞赛题分析】例1（第三届理想杯初二物理竞赛题）阻值不同的两个电阻的电流强度随电压变化的I—U图线如图3所示．从图中得出的下列结论中正确的是()【名师点评】表示电阻伏安特性曲线的图象有两种，一种是电流强度随电压变化的I—U图线，其图线上一点的横纵坐标的比值表示电阻；一种是电压随电流强度变化的U—I图线，其图线上一点的纵横坐标的比值表示电阻。对于图线为直线的，也可按照图线斜率判断电阻大小。I—U图线，其斜率的倒数表示电阻，斜率越大，其电阻越小；U—I图线，其斜率的表示电阻，斜率越大，其电阻越大。例2.（2011全国初中应用物理知识竞赛初赛）如图4所示，已知R0=R1=R2=R3=…=Rn=R2011=3Ω，Ra=2Ω。A、B间电压为6V，则通过R2011的电流大小是（）解析：【名师点评】解答此题需要根据电路特征，寻找规律，依此类推，意在考查灵活运用串并联电路相关知识能力和推理能力。例3.（2004年第十四届全国初中应用物理知识竞赛复赛题）用电流表和电压表测电流和电压时，通常并不考虑仪表本身电阻对待测电路的影响，而将其视为“理想仪表”，即认为电流表的内阻为零，电压表的内电阻为无限大。实际上，电流表和电压表都有一定的电阻值，因而我们可以把电流表看成一个能显示通过自身电流大小、其阻值很小的电阻；可以把电压表看成一个能显示自身两端电压大小、其阻值很大的电阻。所以，把电流表（或电压表）接入待测电路时，就相当于在待测电路中串联一个电阻（或并联一个电阻）。这样，电流表两端就要有一定的电压，电压表中就要通过一定的电流，因此实际上很难同时精确地测出待测电阻两端的电压和通过待测电阻的电流。（1）、现有一个是量程为0.6A，内电阻为0.13欧的电流表，能否用它测量某电路两端的电压？若不能，请说明理由，若能，请说明用它能测量的最大电压值。（2）、现要精确测量一个阻值约为8欧的电阻Rx，实验室提供下列器材。电流表A1：量程100mA，内电阻r1=4欧电流表A2：量程500μΑ，内电阻r2=750欧电压表V：量程10V，内电阻r3=10k欧，变阻器R0：阻值约为10欧定值电阻R1：阻值约10k欧电池E：两端电压约1.5V，开关S，导线若干①选出你测量时所需的适当器材，并画出电路图②需要测...
