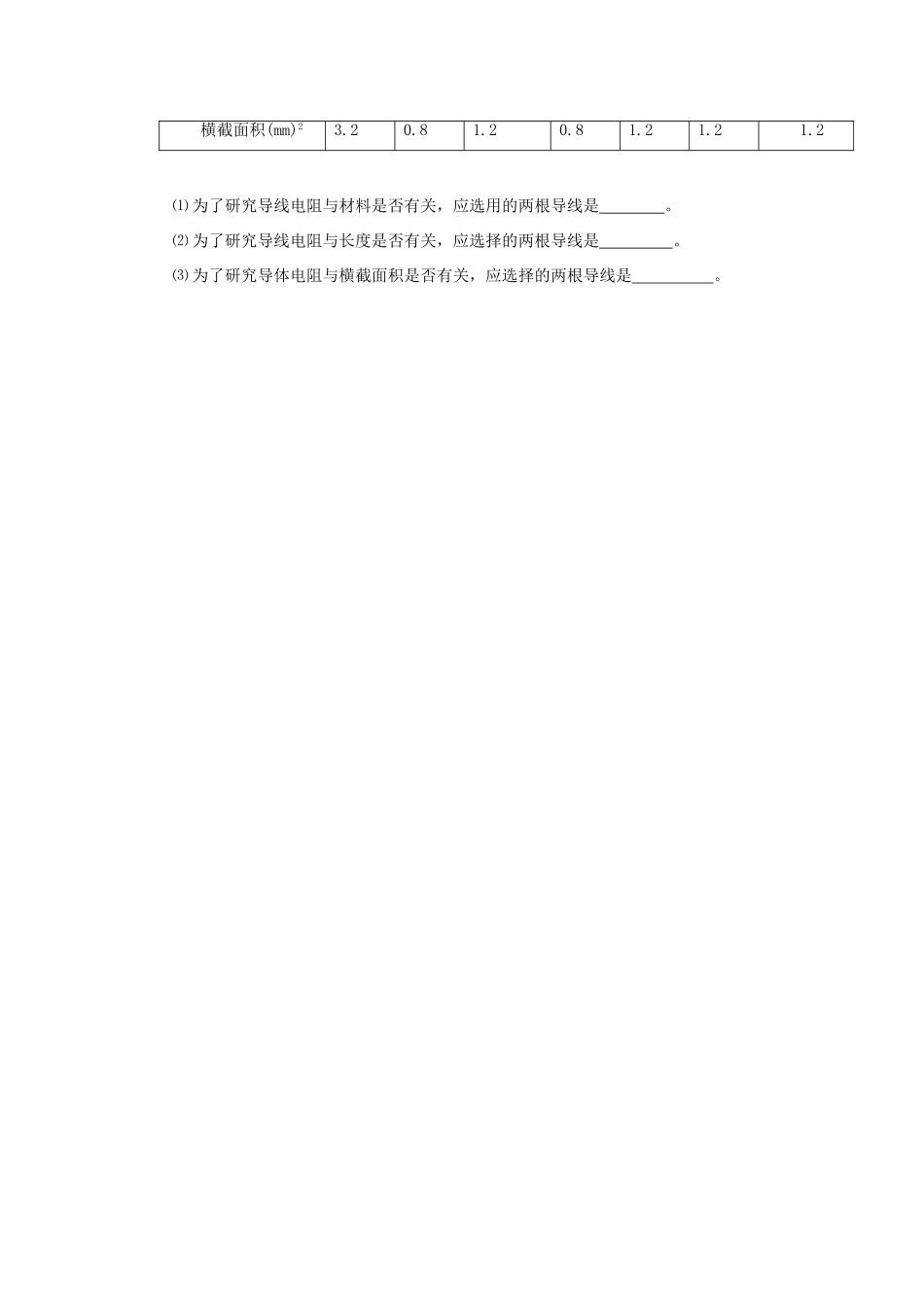

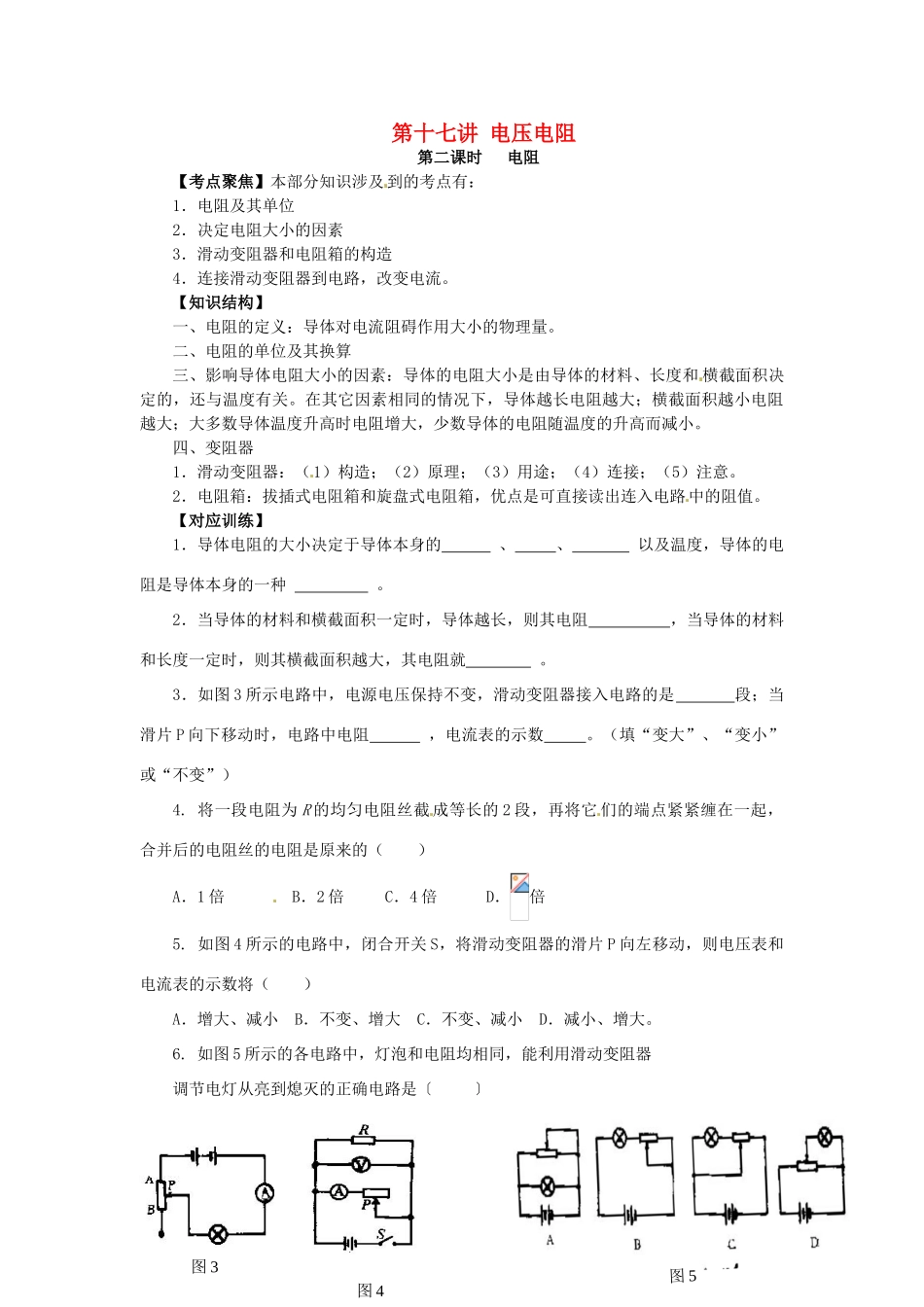

图4第十七讲电压电阻第二课时电阻【考点聚焦】本部分知识涉及到的考点有：1．电阻及其单位2．决定电阻大小的因素3．滑动变阻器和电阻箱的构造4．连接滑动变阻器到电路，改变电流。【知识结构】一、电阻的定义：导体对电流阻碍作用大小的物理量。二、电阻的单位及其换算三、影响导体电阻大小的因素：导体的电阻大小是由导体的材料、长度和横截面积决定的，还与温度有关。在其它因素相同的情况下，导体越长电阻越大；横截面积越小电阻越大；大多数导体温度升高时电阻增大，少数导体的电阻随温度的升高而减小。四、变阻器1．滑动变阻器：（1）构造；（2）原理；（3）用途；（4）连接；（5）注意。2．电阻箱：拔插式电阻箱和旋盘式电阻箱，优点是可直接读出连入电路中的阻值。【对应训练】1．导体电阻的大小决定于导体本身的、、以及温度，导体的电阻是导体本身的一种。2．当导体的材料和横截面积一定时，导体越长，则其电阻，当导体的材料和长度一定时，则其横截面积越大，其电阻就。3．如图3所示电路中，电源电压保持不变，滑动变阻器接入电路的是段；当滑片P向下移动时，电路中电阻，电流表的示数。（填“变大”、“变小”或“不变”）4.将一段电阻为R的均匀电阻丝截成等长的2段，再将它们的端点紧紧缠在一起，合并后的电阻丝的电阻是原来的（）A．1倍B．2倍C．4倍D．倍5.如图4所示的电路中，闭合开关S，将滑动变阻器的滑片P向左移动，则电压表和电流表的示数将（）A．增大、减小B．不变、增大C．不变、减小D．减小、增大。6.如图5所示的各电路中，灯泡和电阻均相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是〔〕图3图5图6图77．如图6所示，甲图中AB和CD是长度不同，粗细相同的镍铬合金线，乙图中AB和CD是长度相同，粗细不同的镍铬合金线，用图示装置可以研究同种材料导线电阻大小与什么因素有关，有什么关系。由甲图的实验可以得出的结论是：；由乙图的实验装置可以得出的结论是：。8.如图7所示，给出了几种电路元件，要求用滑动变阻器来改变电路中的电流。请完成下列问题：①设计电路图，并按电路图连接实物图。②当电路中接入变阻器后，在闭合开关前，滑动片P应调到端。③滑动变阻器的作用是。④当接变阻器的和接线柱的两种情况下，变阻器不起变阻作用。⑤请按照你的连接方法完成下表：滑片P的移动变阻器连入电路的电阻变化小灯泡L的亮度变化电流表的示数变化向左向右9.在温度一定的条件下，做“研究决定电阻大小因素”的实验时，采用了的方法，即每次选用两根合适的导线，测出通过它们的电流，然后进行比较得出结论。下表给出了实验中所用到的导线的情况。导体代号ABCDEFG材料锰铜钨镍铬丝锰铜钨锰铜镍铬丝长度(m)1.00.51.51.01.21.50.5⑴为了研究导线电阻与材料是否有关，应选用的两根导线是。⑵为了研究导线电阻与长度是否有关，应选择的两根导线是。⑶为了研究导体电阻与横截面积是否有关，应选择的两根导线是。横截面积(mm)23.20.81.20.81.21.21.2
