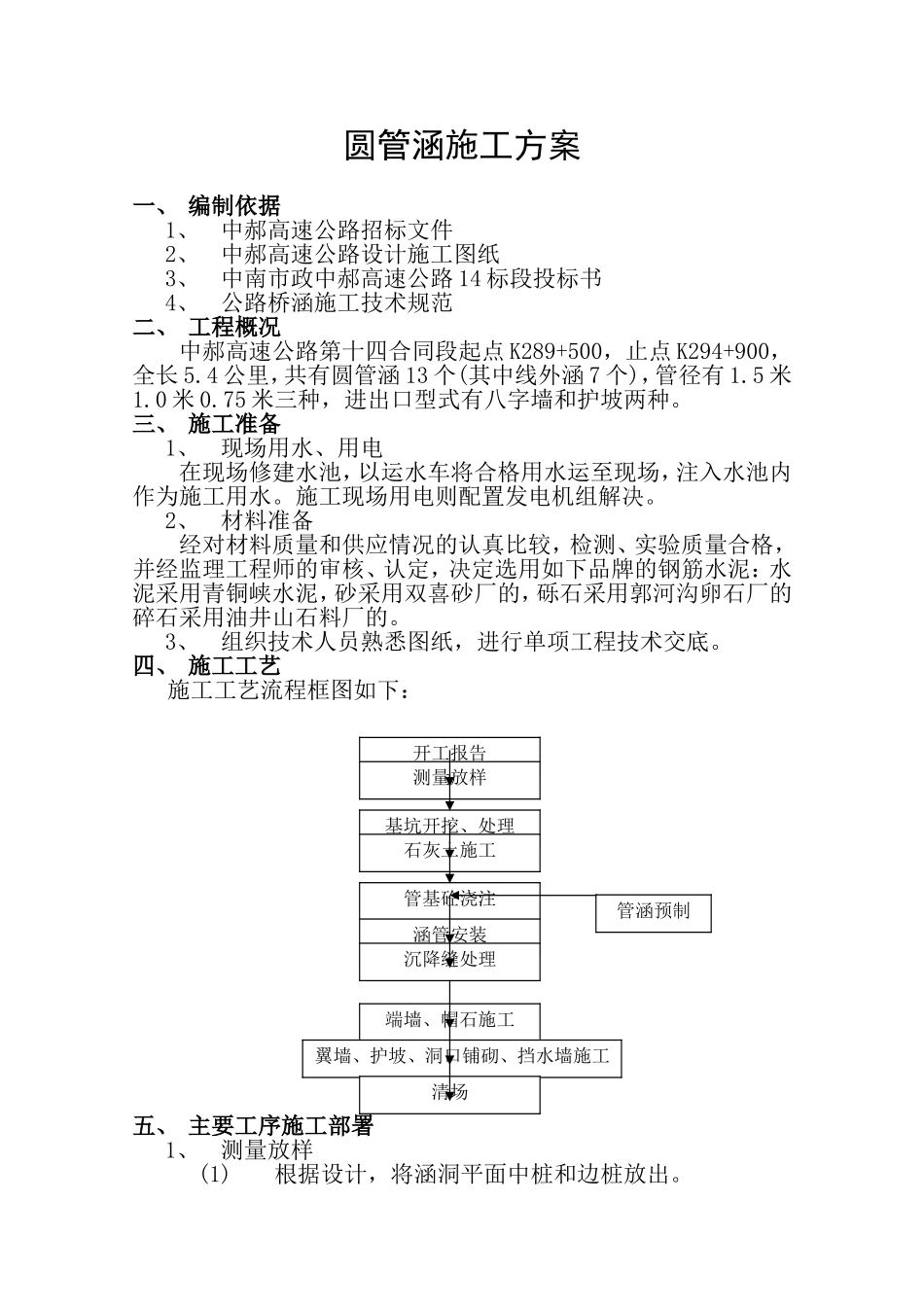

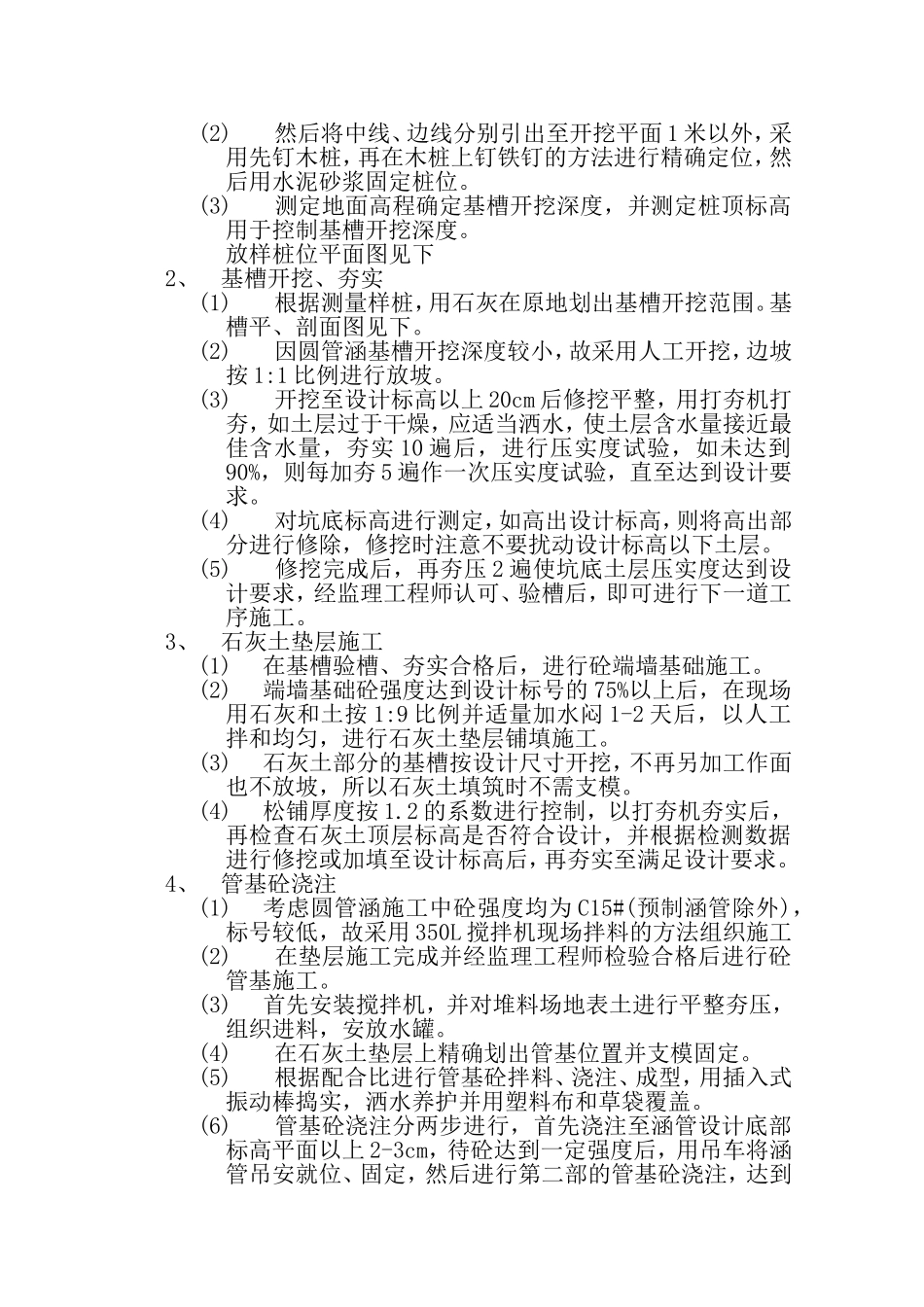

圆管涵施工方案一、编制依据1、中郝高速公路招标文件2、中郝高速公路设计施工图纸3、中南市政中郝高速公路14标段投标书4、公路桥涵施工技术规范二、工程概况中郝高速公路第十四合同段起点K289+500，止点K294+900，全长5.4公里，共有圆管涵13个(其中线外涵7个)，管径有1.5米1.0米0.75米三种，进出口型式有八字墙和护坡两种。三、施工准备1、现场用水、用电在现场修建水池，以运水车将合格用水运至现场，注入水池内作为施工用水。施工现场用电则配置发电机组解决。2、材料准备经对材料质量和供应情况的认真比较，检测、实验质量合格，并经监理工程师的审核、认定，决定选用如下品牌的钢筋水泥：水泥采用青铜峡水泥，砂采用双喜砂厂的，砾石采用郭河沟卵石厂的碎石采用油井山石料厂的。3、组织技术人员熟悉图纸，进行单项工程技术交底。四、施工工艺施工工艺流程框图如下：五、主要工序施工部署1、测量放样(1)根据设计，将涵洞平面中桩和边桩放出。开工报告测量放样基坑开挖、处理石灰土施工管涵预制端墙、帽石施工管基砼浇注涵管安装沉降缝处理翼墙、护坡、洞口铺砌、挡水墙施工清场(2)然后将中线、边线分别引出至开挖平面1米以外，采用先钉木桩，再在木桩上钉铁钉的方法进行精确定位，然后用水泥砂浆固定桩位。(3)测定地面高程确定基槽开挖深度，并测定桩顶标高用于控制基槽开挖深度。放样桩位平面图见下2、基槽开挖、夯实(1)根据测量样桩，用石灰在原地划出基槽开挖范围。基槽平、剖面图见下。(2)因圆管涵基槽开挖深度较小，故采用人工开挖，边坡按1:1比例进行放坡。(3)开挖至设计标高以上20cm后修挖平整，用打夯机打夯，如土层过于干燥，应适当洒水，使土层含水量接近最佳含水量，夯实10遍后，进行压实度试验，如未达到90%，则每加夯5遍作一次压实度试验，直至达到设计要求。(4)对坑底标高进行测定，如高出设计标高，则将高出部分进行修除，修挖时注意不要扰动设计标高以下土层。(5)修挖完成后，再夯压2遍使坑底土层压实度达到设计要求，经监理工程师认可、验槽后，即可进行下一道工序施工。3、石灰土垫层施工(1)在基槽验槽、夯实合格后，进行砼端墙基础施工。(2)端墙基础砼强度达到设计标号的75%以上后，在现场用石灰和土按1:9比例并适量加水闷1-2天后，以人工拌和均匀，进行石灰土垫层铺填施工。(3)石灰土部分的基槽按设计尺寸开挖，不再另加工作面也不放坡，所以石灰土填筑时不需支模。(4)松铺厚度按1.2的系数进行控制，以打夯机夯实后，再检查石灰土顶层标高是否符合设计，并根据检测数据进行修挖或加填至设计标高后，再夯实至满足设计要求。4、管基砼浇注(1)考虑圆管涵施工中砼强度均为C15#(预制涵管除外)，标号较低，故采用350L搅拌机现场拌料的方法组织施工(2)在垫层施工完成并经监理工程师检验合格后进行砼管基施工。(3)首先安装搅拌机，并对堆料场地表土进行平整夯压，组织进料，安放水罐。(4)在石灰土垫层上精确划出管基位置并支模固定。(5)根据配合比进行管基砼拌料、浇注、成型，用插入式振动棒捣实，洒水养护并用塑料布和草袋覆盖。(6)管基砼浇注分两步进行，首先浇注至涵管设计底部标高平面以上2-3cm，待砼达到一定强度后，用吊车将涵管吊安就位、固定，然后进行第二部的管基砼浇注，达到设计要求。在第二部管基砼浇注时，应注意检查涵管不得偏离设计轴线和抬高标高，浇注完成后再次复核认定。(7)收集整理第一个涵洞施工中掌握的基槽土层夯压遍数、压缩尺寸、石灰土松铺系数等数据，以指导其它涵洞的施工。5、涵管预制、安装(1)预制场根据设计要求进行涵管预制.(2)经检验合格且砼强度达到设计强度75%以上后，用汽车将涵管运至施工现场，涵管起吊在预制场用龙门吊，在施工现场使用汽车吊进行卸车和吊安就位。(3)经监理工程师检验合格并认可后进行涵管就位、固定。(4)涵管就位时第一层管基砼上作2-3cm座浆然后用汽车吊吊装就位，整个吊装过程中必须有人员扶持涵管，并注意轻吊轻放，保护好涵管不致损坏。(5)涵管定位采用在底部两侧卡砼垫块方法，为防止损坏涵管表面，支撑采用木头制作，一端顶在涵管侧面最凸处，另一端顶在基槽壁上，该出槽壁应修整成与支撑垂直的平...
