乡村公路圆管涵施工方案1VIP专享

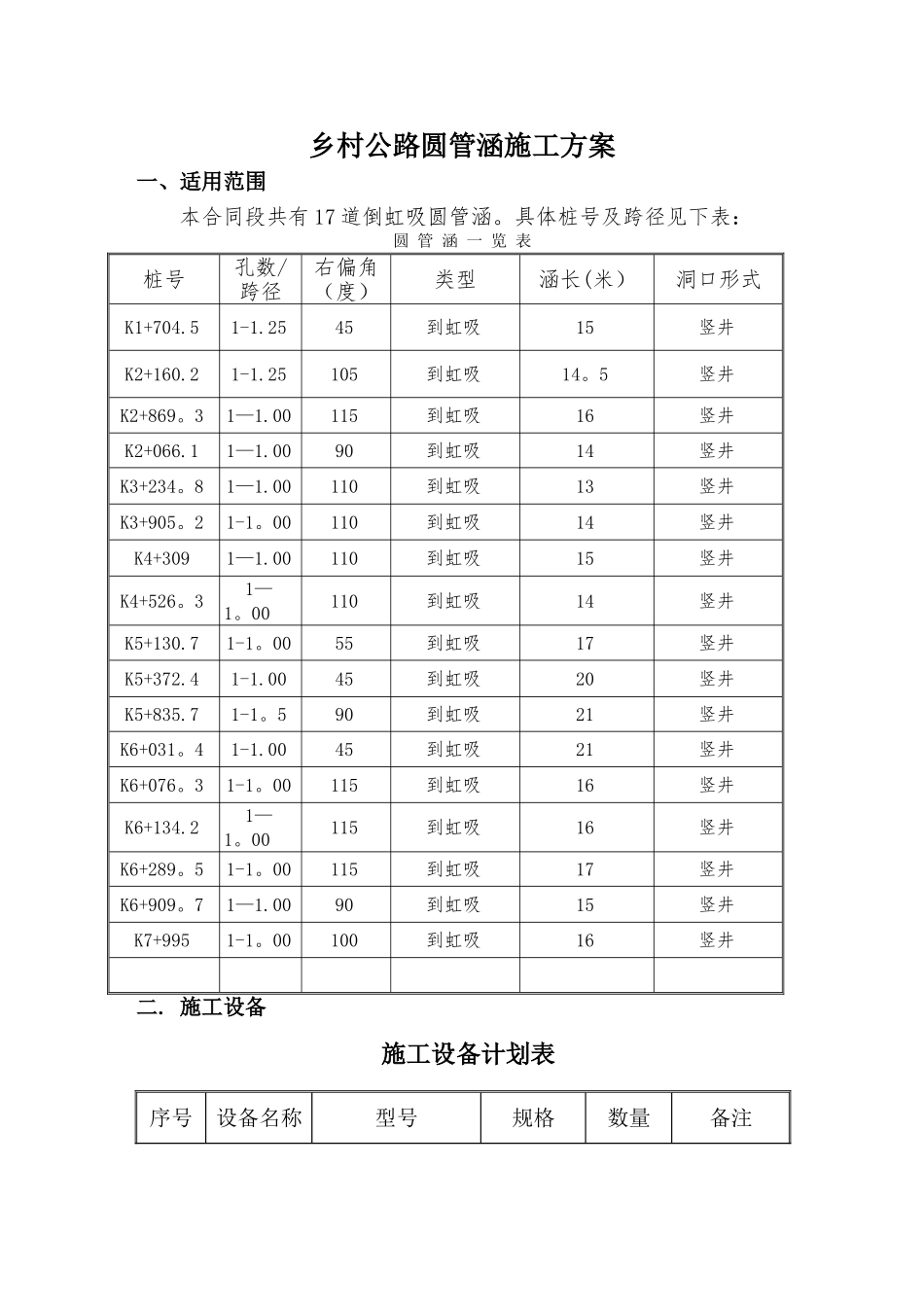

乡村公路圆管涵施工方案一、适用范围本合同段共有 17 道倒虹吸圆管涵。具体桩号及跨径见下表：圆 管 涵 一 览 表桩号孔数/跨径右偏角 （度）类型涵长(米）洞口形式K1+704.51-1.2545到虹吸15竖井K2+160.21-1.25105到虹吸14。5竖井K2+869。31—1.00115到虹吸16竖井K2+066.11—1.0090到虹吸14竖井K3+234。81—1.00110到虹吸13竖井K3+905。21-1。00110到虹吸14竖井K4+3091—1.00110到虹吸15竖井K4+526。31—1。00110到虹吸14竖井K5+130.71-1。0055到虹吸17竖井K5+372.41-1.0045到虹吸20竖井K5+835.71-1。590到虹吸21竖井K6+031。41-1.0045到虹吸21竖井K6+076。31-1。00115到虹吸16竖井K6+134.21—1。00115到虹吸16竖井K6+289。51-1。00115到虹吸17竖井K6+909。71—1.0090到虹吸15竖井K7+9951-1。00100到虹吸16竖井二. 施工设备 施工设备计划表序号设备名称型号规格数量备注1装载机ZL—503。0m31 台2挖掘机小松2201 台3水泵XA32/16/7.18Kw1 台4振捣棒2 台5打夯机2 台三. 圆管涵施工方法3.1 施工准备（1）测量放样，根据图纸在原地面准确放出涵洞的纵、横向轴线，并在施工范围之外作好引桩，以便随时进行校检，放出基础开挖边线的准确位置，检查原地面标高确定基础的开挖深度。（2）现场核对结构物位置，结构物设计与实际是否相符，如有出入，报请监理工程师，在项目调整后，重新进行测量放样。（3）对各种原材料:水泥、砂、碎石、等检测合格后方可使用，确定各部位混凝土配合比.3。2 基坑开挖开挖前先在基坑周围作好排水处理以防基坑积水，基坑根据设计基础宽度两侧加宽 50cm 进行开挖。开挖时采纳机械开挖人工配合进行施工，开挖过程中控制好开挖深度边挖边将废土运走，防止堆在基坑边上引起坑壁坍塌，挖至设计图纸要求的标高后，对基底进行平整、清理。通知监理工程师及试验室对基底承载力进行检测。当基 底承载力低于设计值时，应对基底进行深挖换填处理,并报请监理工程师以确定工程量.3.3 砌砖朵、下管(1）在整好的基坑内浆砌砖朵，高度为管外壁距基坑底部 30cm,砖朵应在管的两端，但不能影响到管带施工。(2）圆管涵及倒虹吸管节是从产品质量合格的水泥制品生产厂家购置,管节的安装采纳装载机吊装就位就能满足,人工配合修整，涵管要平顺，接口无明显错台现象。对于斜交的管涵及长度不足的成品管节的部位,要将成品管节进行修凿,修凿成所需要的角度和长度。在安装过程中,应保持管内清洁无多余的砂浆及其他杂物。3。4 模板安装...
