初中应用物理知识竞赛辅导讲座 电压与电阻（教师版）VIP专享VIP免费

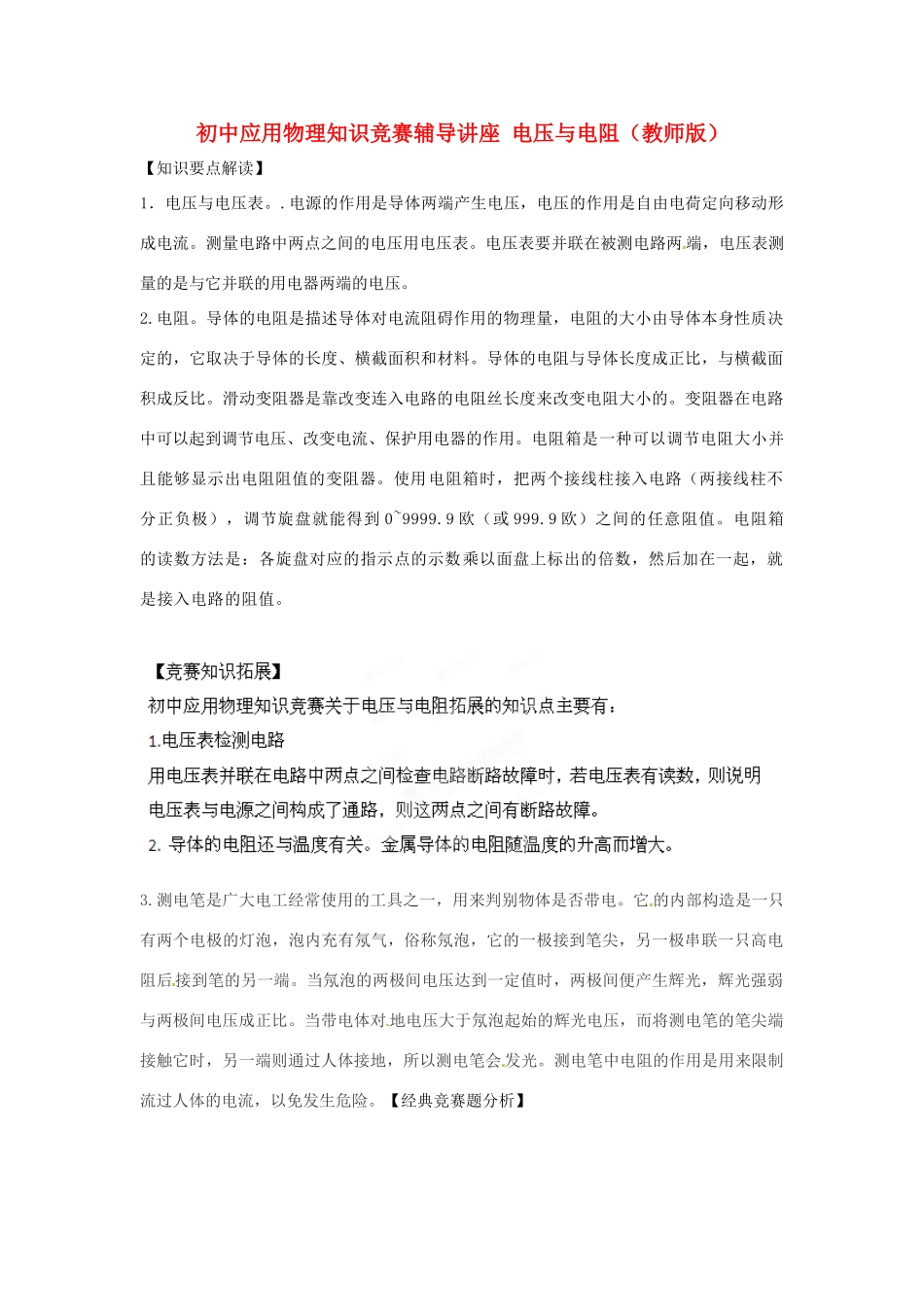

初中应用物理知识竞赛辅导讲座电压与电阻（教师版）【知识要点解读】1．电压与电压表。.电源的作用是导体两端产生电压，电压的作用是自由电荷定向移动形成电流。测量电路中两点之间的电压用电压表。电压表要并联在被测电路两端，电压表测量的是与它并联的用电器两端的电压。2.电阻。导体的电阻是描述导体对电流阻碍作用的物理量，电阻的大小由导体本身性质决定的，它取决于导体的长度、横截面积和材料。导体的电阻与导体长度成正比，与横截面积成反比。滑动变阻器是靠改变连入电路的电阻丝长度来改变电阻大小的。变阻器在电路中可以起到调节电压、改变电流、保护用电器的作用。电阻箱是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器。使用电阻箱时，把两个接线柱接入电路（两接线柱不分正负极），调节旋盘就能得到0~9999.9欧（或999.9欧）之间的任意阻值。电阻箱的读数方法是：各旋盘对应的指示点的示数乘以面盘上标出的倍数，然后加在一起，就是接入电路的阻值。3.测电笔是广大电工经常使用的工具之一，用来判别物体是否带电。它的内部构造是一只有两个电极的灯泡，泡内充有氖气，俗称氖泡，它的一极接到笔尖，另一极串联一只高电阻后接到笔的另一端。当氖泡的两极间电压达到一定值时，两极间便产生辉光，辉光强弱与两极间电压成正比。当带电体对地电压大于氖泡起始的辉光电压，而将测电笔的笔尖端接触它时，另一端则通过人体接地，所以测电笔会发光。测电笔中电阻的作用是用来限制流过人体的电流，以免发生危险。【经典竞赛题分析】【名师点评】在物理实验时，电路可能出现故障，要掌握用电压表检查电路故障的方法。此题考查用电压表检查电路故障。例2.（2006重庆初中物理知识竞赛初赛题）王兵同学在探究“电流与哪些因素有关”的实验中，首先猜想到电流通过导体会受到阻碍作用，当导体的电阻发生变化时，电流也会发生变化。王兵同学选择了如图2所示的几种实验器材探究电压不变时电流是否随电阻变化。⑶按王兵同学选择的器材进行实验探究，在操作过程中有没有什么特别应该注意的问题？⑷王兵同学选择这些器材进行探究有没有不合适的地方？请你提出一些改进的建议。解答：（1）实验电路如图所示。（2）①将滑动变阻器滑片移到使接入电路的电阻最大的位置，接通开关，观察电流表的示数。②调节滑动变阻器的滑片，改变接入电路的电阻值，观察电流表的示数会不会改变。（3）滑动变阻器的滑片在移动过程中。应该使电流表的读数不超过电流表的量程，尤其是不能让滑片移动到使接入电阻为零一端造成电源短路。（4）容易损坏电流表（或电源），建议在电路中在串联一只适当的电阻。【名师点评】此题以探究“电流与哪些因素有关”的实验切入，考查电路连接，实验步骤，操作注意事项等。例3.（2005大连物理竞赛题）小明家中的几盏亮着的电灯突然全部熄灭了，检查保险丝并未烧断，用测电笔测试插座的两孔时，氖管都发光。以下对故障的判断正确的是[]【名师点评】用测电笔测电时，笔尖触到测试体上，手接触测电笔的尾部。如果测试体带电，则测电笔的氖管会发光；若氖管不发光，则说明测试体不带电。【竞赛实战训练】一．选择题1.答案：A解析：按钮、外壳必须是绝缘体，接线柱AB必须是导体，所以选项A正确。D．避雷器在遇到雷击的电压时是导体，在通常电压下是绝缘体2.答案：D解析：雷击的电压非常高，避雷器要在遇到雷击时将强大的电流导入地下，所以避雷器在遇到雷击的电压下是导体，在通常电压下是绝缘体，选项D正确。3.(2006重庆初中应用物理知识竞赛初赛）应该用测电笔去辨别火线和零线，决不能用手直接去接触电线，这是因为A．手接触火线时，手不会发光，无法辨别火线B．手接触零线时，通过人体的电流很大，人体会触电C．氖管发光时，一定不会有电流通过人体D．氖管发光时，通过人体的电流很小，人体不会触电3.答案：D解析：因为家庭电路中火线与零线之间的电压是220V，零线与地之间没有电压，即火线与地之间电压为220V。当用测电笔来区分火线和零线时，用手接触笔尾金属体，笔尖接触电线。如果氖管发光，表示接触的是火线。因为测电笔的笔尖金属接触火线，测电笔内由阻值很大的电...
