九年级物理全册 第19章 第1节《家庭电路》教案 （新版）新人教版VIP专享VIP免费

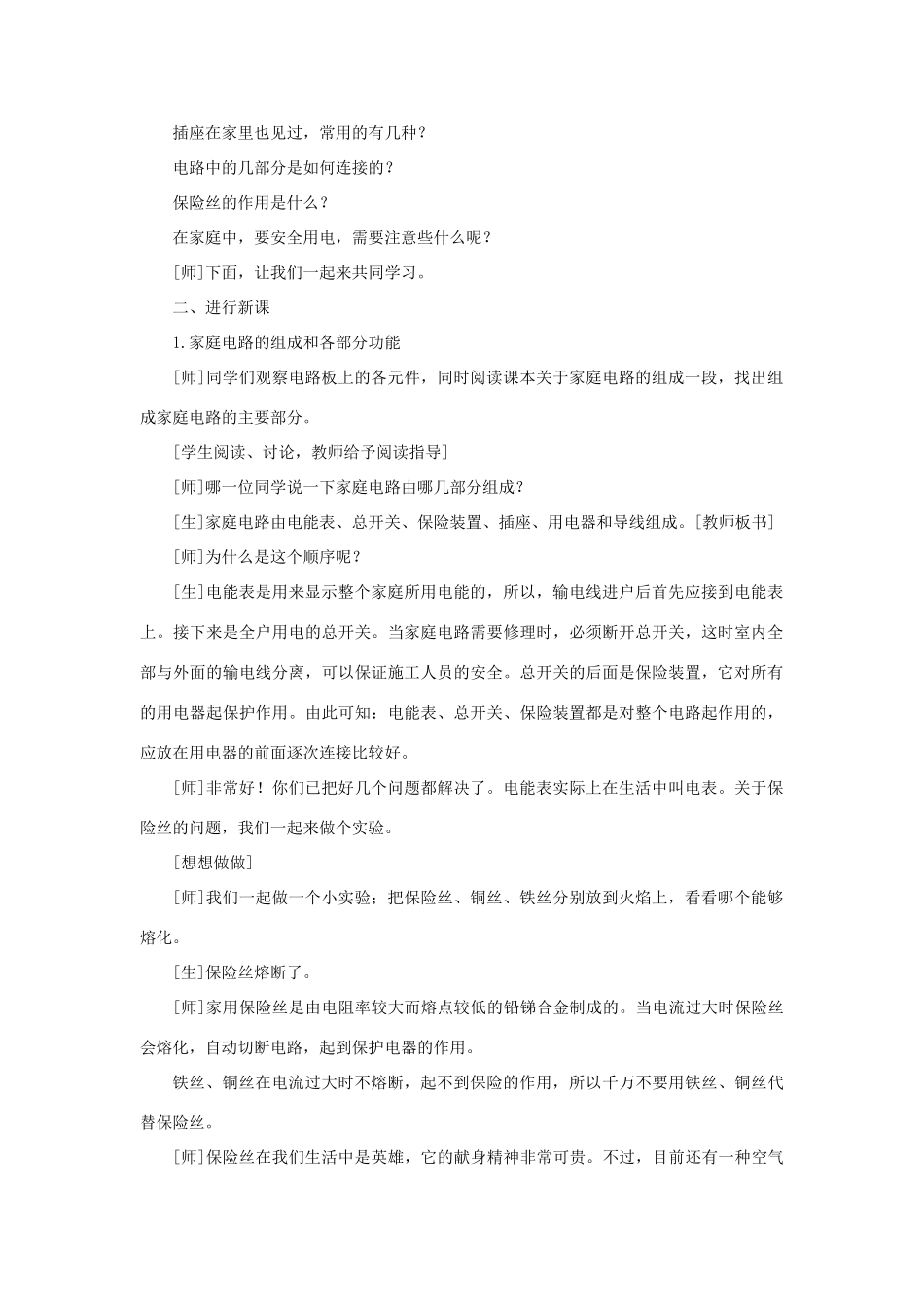

第1节家庭电路●教学目标一、知识与技能1.通过观察和学习，了解家庭电路是由哪几部分组成的。2.通过观察和实验，知道家庭电路中各组成部分的功能。3.怎样避免触电。二、过程与方法1.通过观察和实验学习家庭电路的组成及各部分的功能，从而培养学生主动参与研究问题的能力。2.通过学习活动，提高学生对事物的观察能力和分析问题的能力。三、情感态度价值观1.通过对家庭电路各组成部分的学习活动，激发学生的学习热情，提高学生热爱科学、热爱生活的思想品质。2.提高学生安全用电的意识。●教学重点研究家庭电路的组成及各部分的功能。●教学难点组织学生观察、分析、归纳出家庭电路中各部分的功能。●教学方法实验法、点拨法、观察法、讨论法。●教学用具家庭电路示教板、保险丝、铜丝、铁丝、可移动插座。●课时安排1课时。●教学过程一、创设问题情境，引入新课[师]现在大家注意观察黑板上关于家庭电路的示教板，示教板上全部是实物连接，观察之后，思考下面的问题：家庭电路是由哪几部分组成的？电能表是不是平常所说的电表，作用是什么？插座在家里也见过，常用的有几种？电路中的几部分是如何连接的？保险丝的作用是什么？在家庭中，要安全用电，需要注意些什么呢？[师]下面，让我们一起来共同学习。二、进行新课1.家庭电路的组成和各部分功能[师]同学们观察电路板上的各元件，同时阅读课本关于家庭电路的组成一段，找出组成家庭电路的主要部分。[学生阅读、讨论，教师给予阅读指导][师]哪一位同学说一下家庭电路由哪几部分组成？[生]家庭电路由电能表、总开关、保险装置、插座、用电器和导线组成。[教师板书][师]为什么是这个顺序呢？[生]电能表是用来显示整个家庭所用电能的，所以，输电线进户后首先应接到电能表上。接下来是全户用电的总开关。当家庭电路需要修理时，必须断开总开关，这时室内全部与外面的输电线分离，可以保证施工人员的安全。总开关的后面是保险装置，它对所有的用电器起保护作用。由此可知：电能表、总开关、保险装置都是对整个电路起作用的，应放在用电器的前面逐次连接比较好。[师]非常好！你们已把好几个问题都解决了。电能表实际上在生活中叫电表。关于保险丝的问题，我们一起来做个实验。[想想做做][师]我们一起做一个小实验；把保险丝、铜丝、铁丝分别放到火焰上，看看哪个能够熔化。[生]保险丝熔断了。[师]家用保险丝是由电阻率较大而熔点较低的铅锑合金制成的。当电流过大时保险丝会熔化，自动切断电路，起到保护电器的作用。铁丝、铜丝在电流过大时不熔断，起不到保险的作用，所以千万不要用铁丝、铜丝代替保险丝。[师]保险丝在我们生活中是英雄，它的献身精神非常可贵。不过，目前还有一种空气开关普遍使用。它同样可以切断电路，对用电器及用电线路起到保护的作用。同学们可以观察到电能表、灯座、开关及用电器上都标有电流值，它们都是按照一定的工作电流设计生产的，因此要根据电路设计安全电流，选择合适的保险丝。2.火线和零线[师]在电路板上，大家观察一下进户的两条输电线是否一样？（不一样）[师]有一条在户外就已经和大地相连，叫零线，另一条叫端线，俗称火线。[如何区别火线和零线呢？][师]我手里拿的是一支试电笔，它可以判断哪条是火线，下面让我们一起来了解试电笔的结构及正确使用方法。试电笔有氖管，充有氖气，两端是两个金属电极，当电流从一个电极通过氖气流到另一个电极时氖气会发出红光。使用时，手指按住笔卡，用笔尖接触被测的导线(手指千万不能碰到笔尖)。如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。如果笔尖接触的是零线，氖管中不会有电流，也就不会发光。3.三线插头和漏电保护器[师]固定插座在家里用处很多，一般固定在墙上；可移动插座用起来比固定插座灵活一些。插座有两孔和三孔的。什么时候用三孔的插座呢？（洗衣机、电冰箱、电饭锅用三孔插座）[师]三孔插座对应的应用三线插头。前面我们刚知道火线和零线，第三条线是什么线？（地线）[师]地线是把用电器的金属外壳与大地相连。万一用电器的外壳和电源火线之间的绝缘损坏，使...
