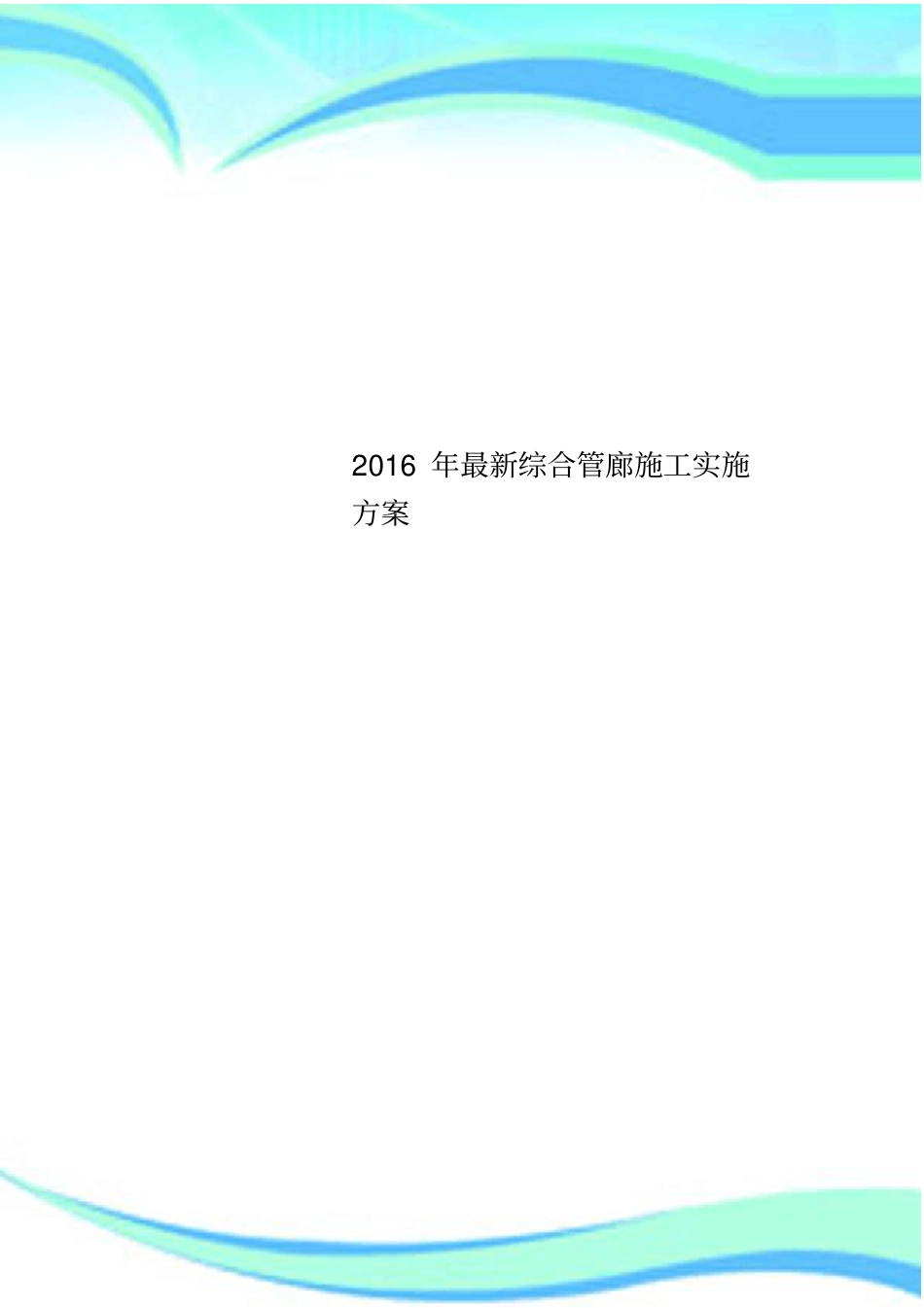

2016年最新综合管廊施工实施方案VIP免费

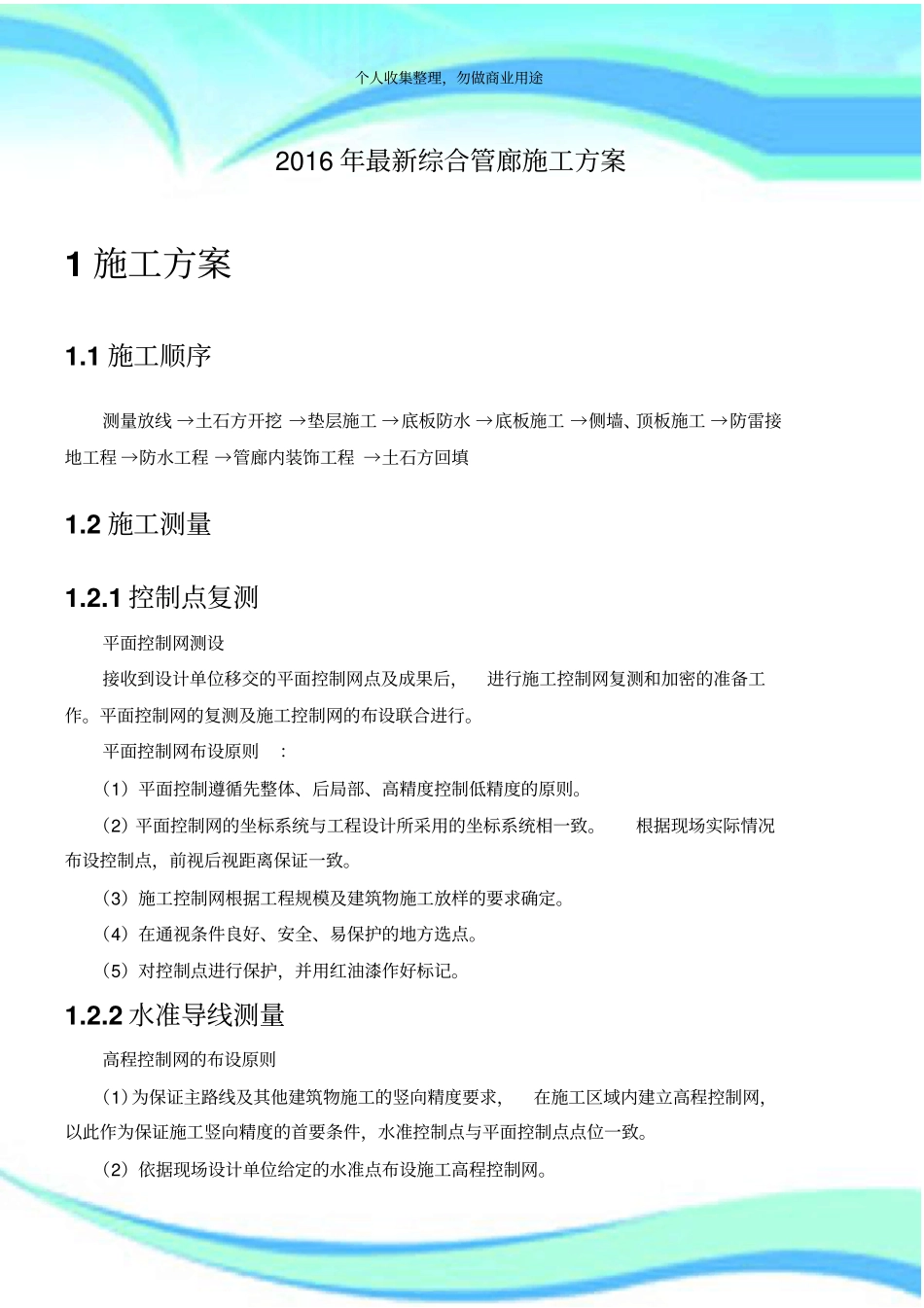

2016年最新综合管廊施工实施方案————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途2016年最新综合管廊施工方案1施工方案1.1施工顺序测量放线→土石方开挖→垫层施工→底板防水→底板施工→侧墙、顶板施工→防雷接地工程→防水工程→管廊内装饰工程→土石方回填1.2施工测量1.2.1控制点复测平面控制网测设接收到设计单位移交的平面控制网点及成果后，进行施工控制网复测和加密的准备工作。平面控制网的复测及施工控制网的布设联合进行。平面控制网布设原则：（1）平面控制遵循先整体、后局部、高精度控制低精度的原则。（2）平面控制网的坐标系统与工程设计所采用的坐标系统相一致。根据现场实际情况布设控制点，前视后视距离保证一致。（3）施工控制网根据工程规模及建筑物施工放样的要求确定。（4）在通视条件良好、安全、易保护的地方选点。（5）对控制点进行保护，并用红油漆作好标记。1.2.2水准导线测量高程控制网的布设原则（1）为保证主路线及其他建筑物施工的竖向精度要求，在施工区域内建立高程控制网，以此作为保证施工竖向精度的首要条件，水准控制点与平面控制点点位一致。（2）依据现场设计单位给定的水准点布设施工高程控制网。个人收集整理，勿做商业用途（3）根据设计单位给定的水准点，在现场适当部位引测加密水准点，形成一条附合水准路线。在整个施工区域建立高程控制网，作为道路及建筑物高程控制的依据。测设一条附合水准路线，联测场区高程竖向控制点。1.3施工降排水根据实际情况，基坑首先考虑挖集水坑降水，在基底两侧采用人工开挖排水沟，排水沟尺寸为30cm×30cm，排水沟采用3cm厚砂浆抹面，距离坡顶线1米处挖截水沟，截水沟尺寸为50×50cm，截水沟采用3cm厚砂浆抹面，若局部地下水丰富，可采取井点降水，采取的相关措施、产生的工程量由现场签证确认。排水沟布置示意图如下：根据现场实际情况，若地下水位高于沟槽基础底面可采用管井降水，双排线状布置，在距离基坑边缘约2.0m处布置井点吸水管位置，井点布置间距为20m，井深10m，现场管井布置数量根据降水的效果增加或减少，降水深度距沟槽底面1m。管井采用岩心钻机成孔，井径50cm，滤水管内径大于35cm，井管内径大于水泵外径5cm,每口深井内配置1台深井泵。根据现场实际情况确定工程量。在基础结构施工完成以后，经监理工程师批准后进行停抽封井。为了保证封堵安全，在拆封前先用砂砾回填，上部0.5m填粘土夯实。管井降水示意图个人收集整理，勿做商业用途1.4沟槽开挖土方开挖采用挖掘机开挖并装25T自卸汽车运至武家湾弃土场。石方开挖采用CAT330B挖机配合液压破碎锤开挖，并用25T自卸汽车转运至武家湾弃土场。土石方开挖的施工顺序：测量放线定出综合管廊中线→根据综合管廊中线依据合理的放坡系数定出综合管廊沟槽开挖边线→投入机械进行土石方开挖→人工修边检平基坑→验槽合格→进入下道工序的施工。1.4.1开挖准备工作基坑土石方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。根据设计图，测设管廊中心线，设立中心桩。管廊中心线须经监理复核。按图纸设计的基坑宽定出边线，开挖前用白粉划线来控制，在基坑位置的两侧设置控制桩，并记录两桩与基坑中心的距离，以备校核。根据开挖放线记录及相关规范、措施，完成技术交底。1.4.2土石方开挖个人收集整理，勿做商业用途1.4.2.1挖方段综合管廊的基坑采用放坡开挖，明排水施工。基坑用反铲挖掘机开挖，开挖时，应在设计槽底高程以上保留一定余量，避免超挖,槽底以上30cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，修整好底面，立即进行边坡支护、基础施工。开挖料部分堆于基坑坡顶线3m以外，多余部分弃置到武家湾弃土场。基坑应纵向分行、分层按照坡度线向下铲挖，但每层的中心线地段应比两边稍高一些，以防积水。施工中需备足土袋，木桩等，以防止流砂。机械沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑深度的1/2。土方开挖宜从上到下分层分段...
