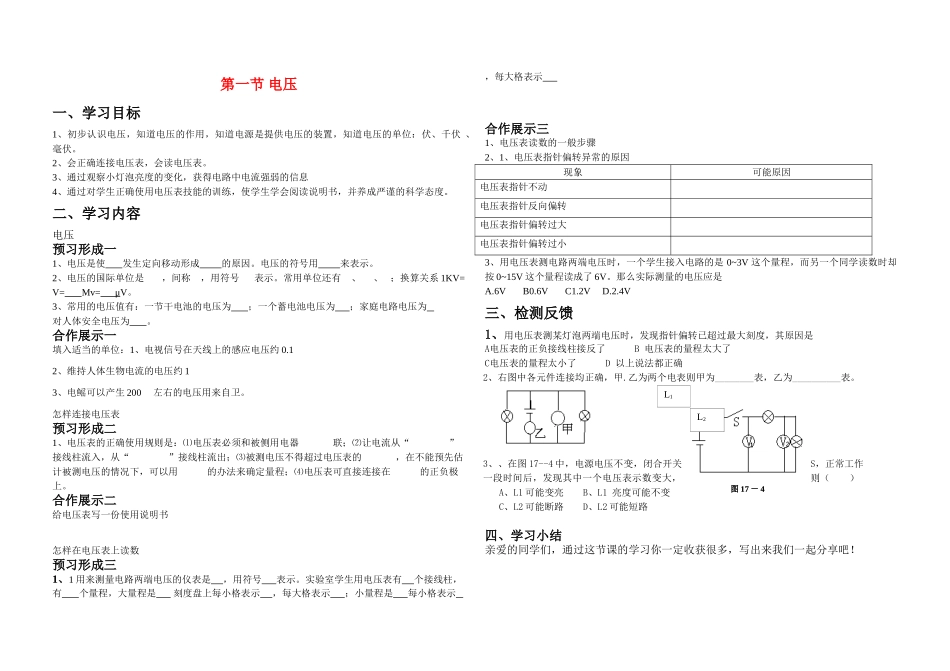

图17－4图17－4第一节电压一、学习目标1、初步认识电压，知道电压的作用，知道电源是提供电压的装置，知道电压的单位：伏、千伏、毫伏。2、会正确连接电压表，会读电压表。3、通过观察小灯泡亮度的变化，获得电路中电流强弱的信息4、通过对学生正确使用电压表技能的训练，使学生学会阅读说明书，并养成严谨的科学态度。二、学习内容电压预习形成一1、电压是使发生定向移动形成的原因。电压的符号用来表示。2、电压的国际单位是，间称，用符号表示。常用单位还有、、；换算关系1KV=V=Mv=μV。3、常用的电压值有：一节干电池的电压为；一个蓄电池电压为；家庭电路电压为对人体安全电压为。合作展示一填入适当的单位：1、电视信号在天线上的感应电压约0.12、维持人体生物电流的电压约13、电鳐可以产生200左右的电压用来自卫。怎样连接电压表预习形成二1、电压表的正确使用规则是：⑴电压表必须和被侧用电器联；⑵让电流从“”接线柱流入，从“”接线柱流出；⑶被测电压不得超过电压表的，在不能预先估计被测电压的情况下，可以用的办法来确定量程；⑷电压表可直接连接在的正负极上。合作展示二给电压表写一份使用说明书怎样在电压表上读数预习形成三1、1用来测量电路两端电压的仪表是，用符号表示。实验室学生用电压表有个接线柱，有个量程，大量程是刻度盘上每小格表示，每大格表示；小量程是每小格表示，每大格表示合作展示三1、电压表读数的一般步骤2、1、电压表指针偏转异常的原因现象可能原因电压表指针不动电压表指针反向偏转电压表指针偏转过大电压表指针偏转过小3、用电压表测电路两端电压时，一个学生接入电路的是0~3V这个量程，而另一个同学读数时却按0~15V这个量程读成了6V。那么实际测量的电压应是A.6VB0.6VC1.2VD.2.4V三、检测反馈1、用电压表测某灯泡两端电压时，发现指针偏转已超过最大刻度，其原因是A电压表的正负接线柱接反了B电压表的量程太大了C电压表的量程太小了D以上说法都正确2、右图中各元件连接均正确，甲.乙为两个电表则甲为________表，乙为__________表。3、、在图17--4中，电源电压不变，闭合开关S，正常工作一段时间后，发现其中一个电压表示数变大，则（）A、L1可能变亮B、L1亮度可能不变C、L2可能断路D、L2可能短路四、学习小结亲爱的同学们，通过这节课的学习你一定收获很多，写出来我们一起分享吧！L2L1
