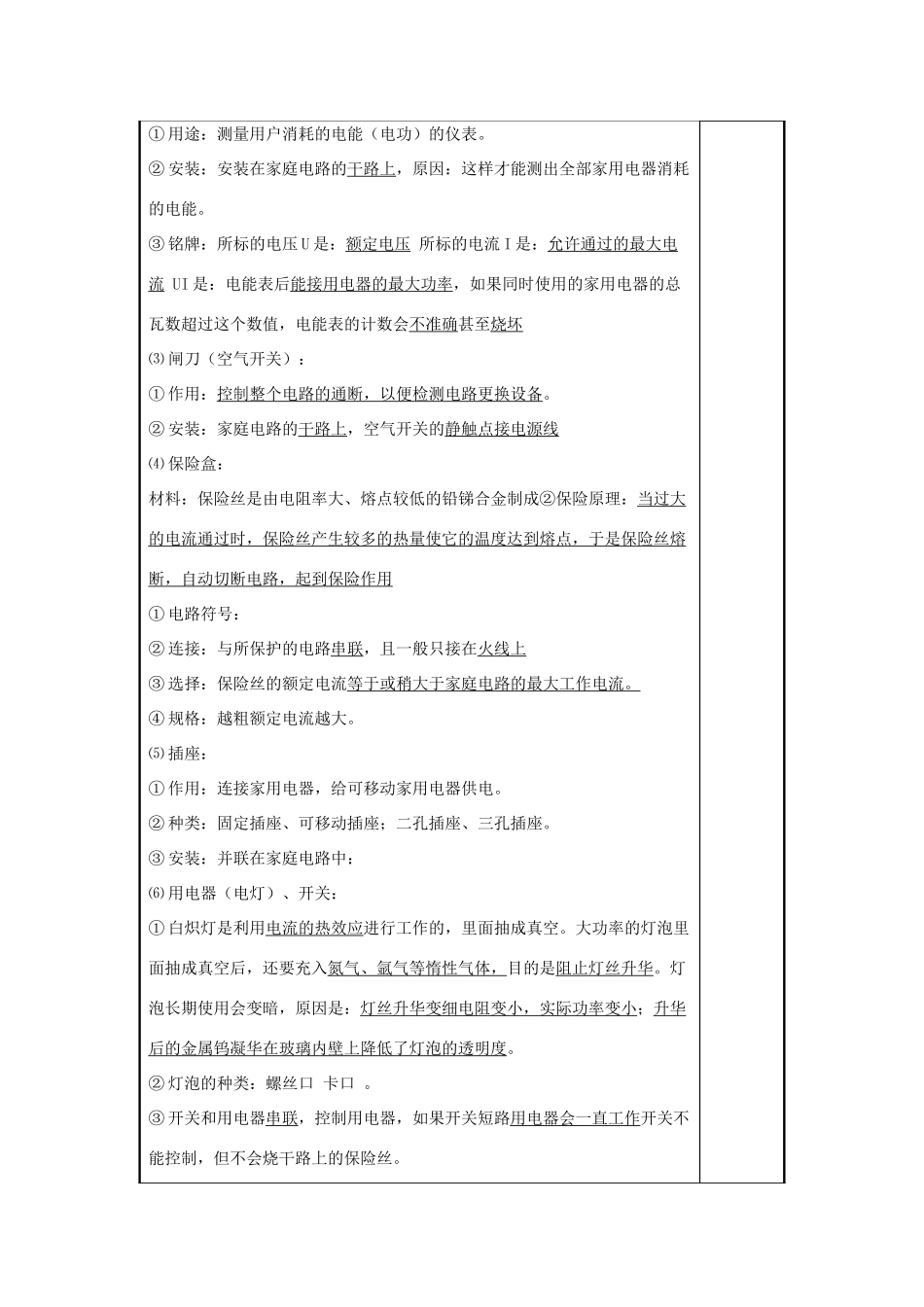

四、家庭电路与安全用电课题四、家庭电路与安全用电课型新授课教学目标1、知道插座、家用电器靠供电箱统一接地的作用。知道火线零线的含义，会组装测电笔，会使用测电笔正确辨认火线和零线。2、知道安全电压，知道人体对电流的反应，知道人体电阻的变化，知道常见的几种触电情况、避免触电方法以及触电急救方法等方面知识，积累安全用电常识。3、进一步培养学生理论联系实际的学习习惯，严格遵守操作规程的科学态度，以及综合运用物理知识分析、解决实际问题的能力。重点目标1、2难点目标1教学环节教学内容学法指导(一)家庭电路：1、家庭电路的组成部分：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。3、家庭电路的各部分的作用：⑴进户线：①给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V②测电笔：用途：用来辨别火线和零线种类：钢笔式，螺丝刀式。使用方法：手接触笔尾金属体，笔尖金属体接触导线裸露部分，观察氖管是否发光。⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。③铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。②安装：家庭电路的干路上，空气开关的静触点接电源线⑷保险盒：材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用①电路符号：②连接：与所保护的电路串联，且一般只接在火线上③选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。④规格：越粗额定电流越大。⑸插座：①作用：连接家用电器，给可移动家用电器供电。②种类：固定插座、可移动插座；二孔插座、三孔插座。③安装：并联在家庭电路中：⑹用电器（电灯）、开关：①白炽灯是利用电流的热效应进行工作的，里面抽成真空。大功率的灯泡里面抽成真空后，还要充入氮气、氩气等惰性气体，目的是阻止灯丝升华。灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。②灯泡的种类：螺丝口卡口。③开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。(二)安全用电：家庭电路电流过大的原因：1、原因：发生短路、用电器总功率过大。2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝(三)防止触电1、触电事故：①定义：一定强度的电流通过人体所引起的伤害②危险性：与电流的大小、通电时间的长短等因素有关。③安全电压：不高于36V。2、触电形式：家庭电路（低压触电）：单线触电和双线触电家庭电路触电的事故：都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路。3、安全用电的措施：①火线进开关②螺旋套接零线③金属外壳要接地④单根熔丝接火线⑤左零右火上接地把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。教学后记
