初中应用物理知识竞赛辅导讲座 电流和电路（学生版）VIP专享VIP免费

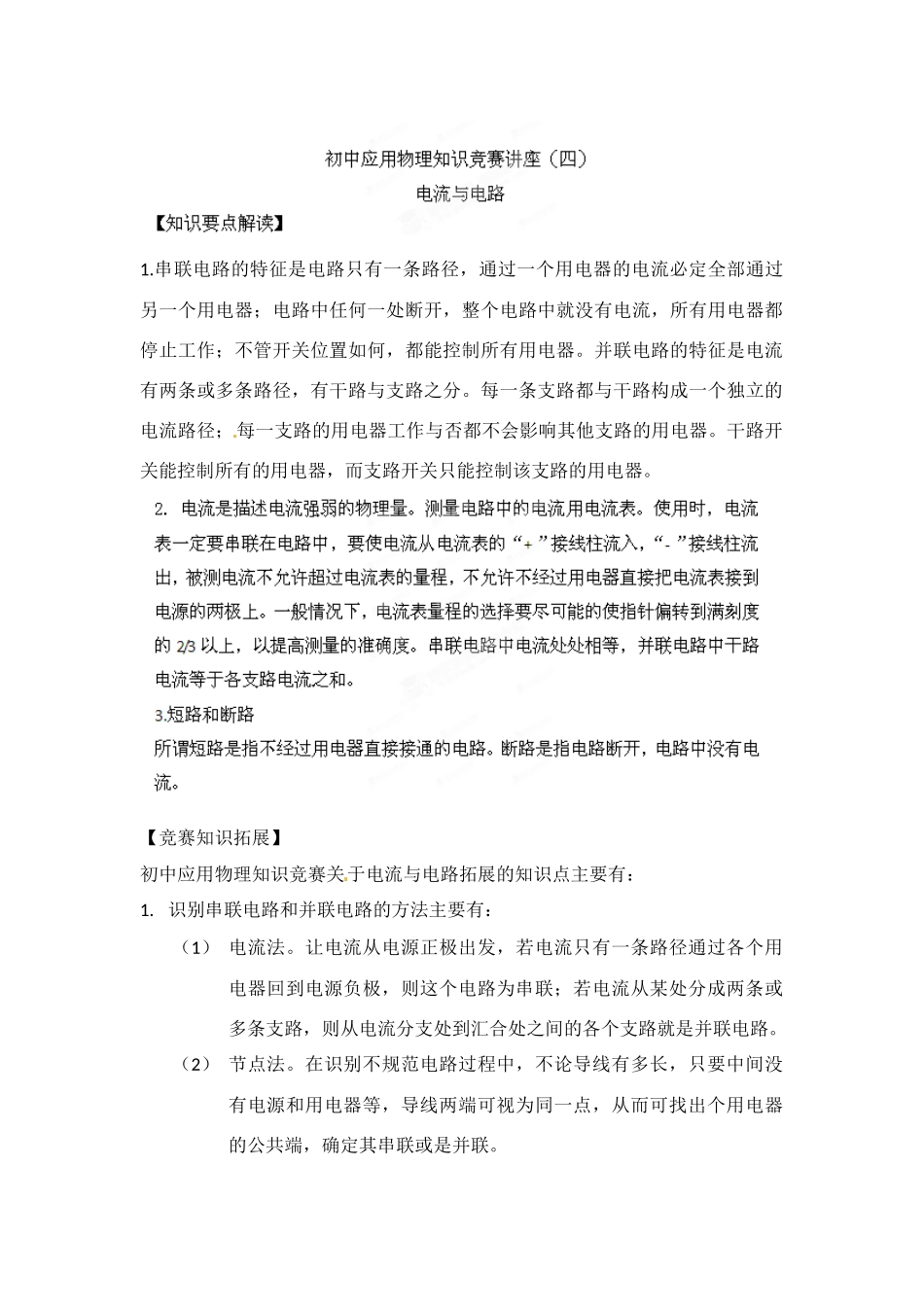

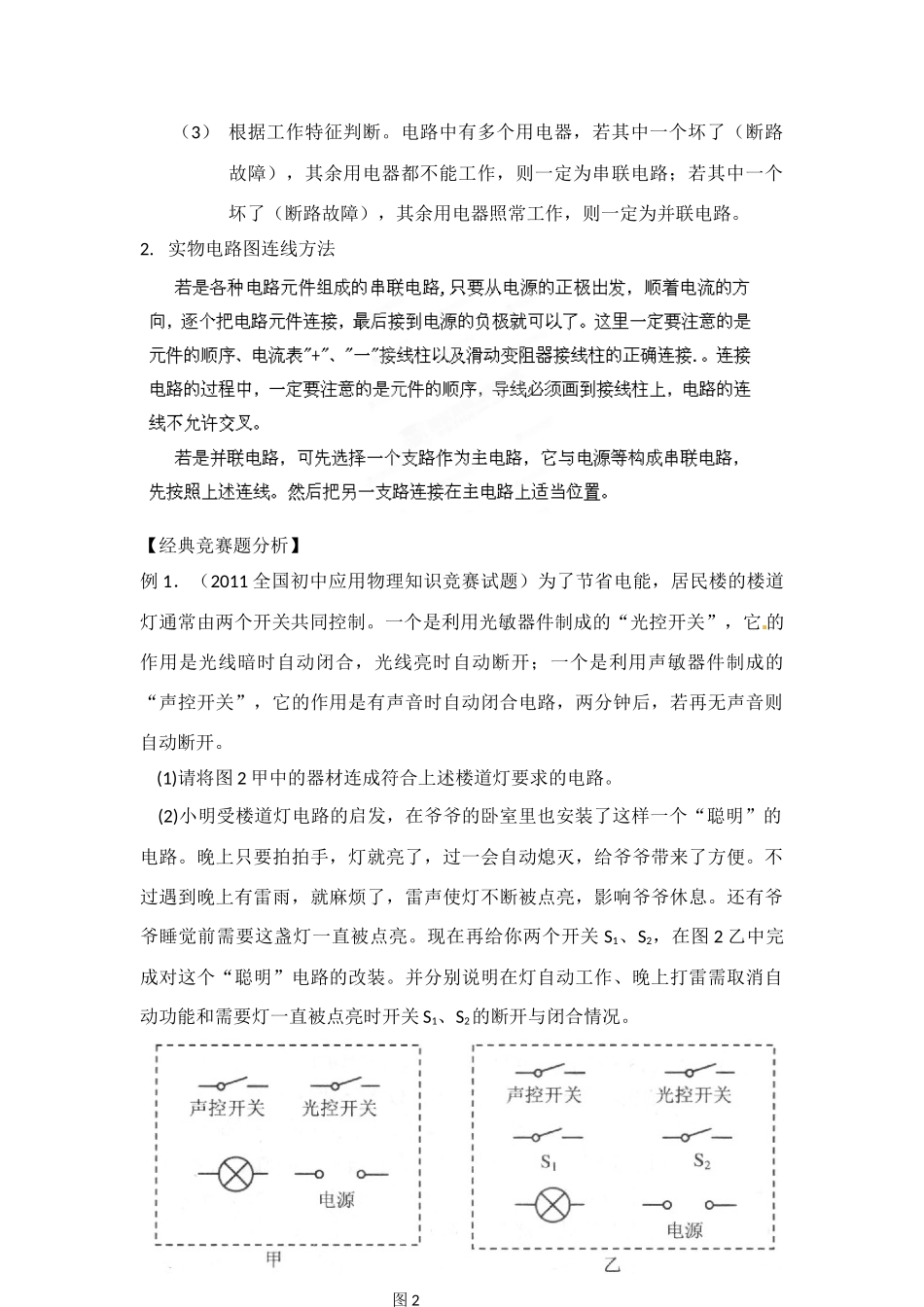

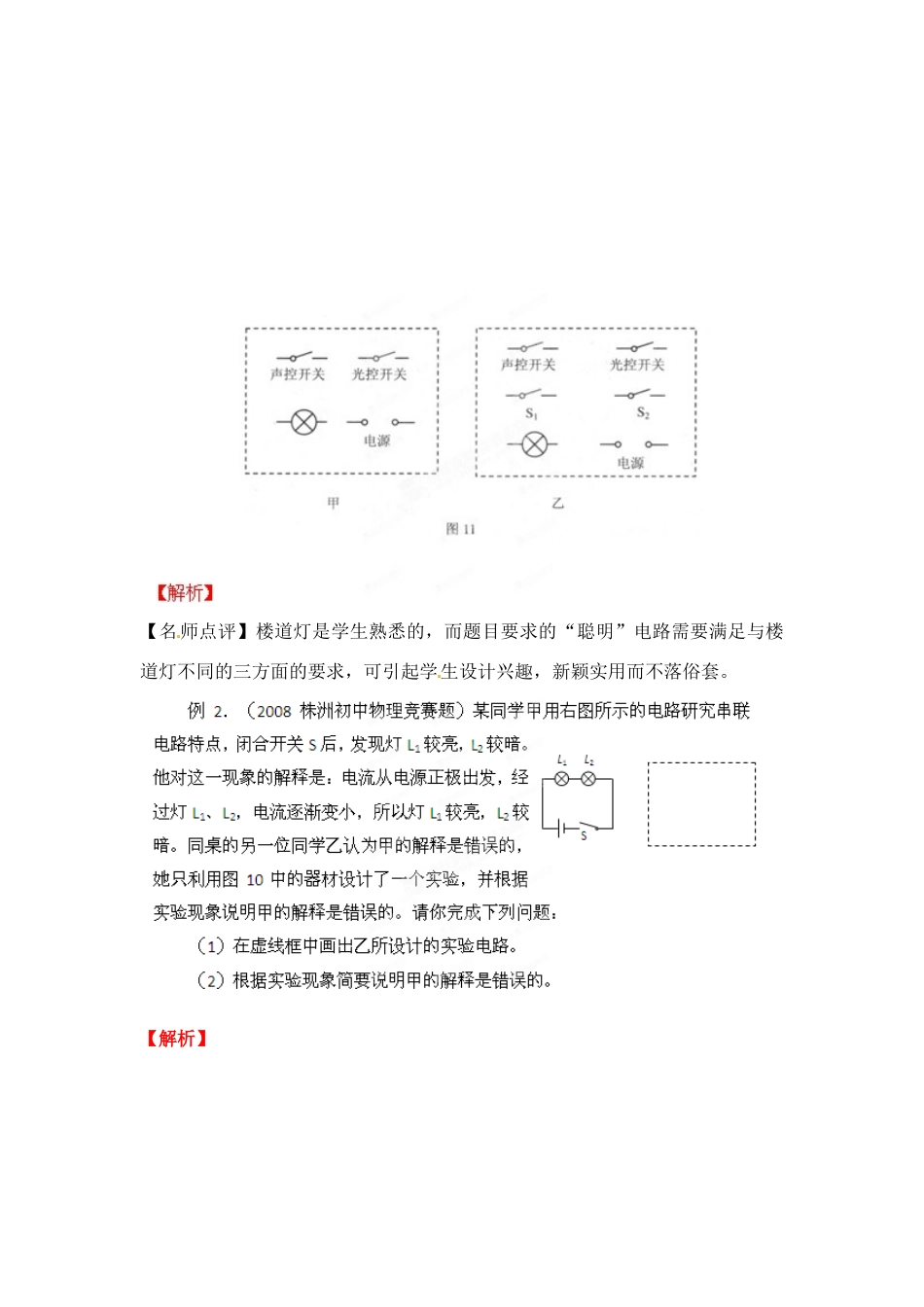

1.串联电路的特征是电路只有一条路径，通过一个用电器的电流必定全部通过另一个用电器；电路中任何一处断开，整个电路中就没有电流，所有用电器都停止工作；不管开关位置如何，都能控制所有用电器。并联电路的特征是电流有两条或多条路径，有干路与支路之分。每一条支路都与干路构成一个独立的电流路径；每一支路的用电器工作与否都不会影响其他支路的用电器。干路开关能控制所有的用电器，而支路开关只能控制该支路的用电器。【竞赛知识拓展】初中应用物理知识竞赛关于电流与电路拓展的知识点主要有：1.识别串联电路和并联电路的方法主要有：（1）电流法。让电流从电源正极出发，若电流只有一条路径通过各个用电器回到电源负极，则这个电路为串联；若电流从某处分成两条或多条支路，则从电流分支处到汇合处之间的各个支路就是并联电路。（2）节点法。在识别不规范电路过程中，不论导线有多长，只要中间没有电源和用电器等，导线两端可视为同一点，从而可找出个用电器的公共端，确定其串联或是并联。（3）根据工作特征判断。电路中有多个用电器，若其中一个坏了（断路故障），其余用电器都不能工作，则一定为串联电路；若其中一个坏了（断路故障），其余用电器照常工作，则一定为并联电路。2.实物电路图连线方法【经典竞赛题分析】例1．（2011全国初中应用物理知识竞赛试题）为了节省电能，居民楼的楼道灯通常由两个开关共同控制。一个是利用光敏器件制成的“光控开关”，它的作用是光线暗时自动闭合，光线亮时自动断开；一个是利用声敏器件制成的“声控开关”，它的作用是有声音时自动闭合电路，两分钟后，若再无声音则自动断开。(1)请将图2甲中的器材连成符合上述楼道灯要求的电路。(2)小明受楼道灯电路的启发，在爷爷的卧室里也安装了这样一个“聪明”的电路。晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。还有爷爷睡觉前需要这盏灯一直被点亮。现在再给你两个开关S1、S2，在图2乙中完成对这个“聪明”电路的改装。并分别说明在灯自动工作、晚上打雷需取消自动功能和需要灯一直被点亮时开关S1、S2的断开与闭合情况。图2【名师点评】楼道灯是学生熟悉的，而题目要求的“聪明”电路需要满足与楼道灯不同的三方面的要求，可引起学生设计兴趣，新颖实用而不落俗套。【解析】C.剪断a线D.剪断b线【解析】：【名师点评】图中b线把起爆器短路，若剪断b线，则爆炸装置立即爆炸。电流与电路竞赛练习题【竞赛实战训练】一．选择题1.（2010上海初中物理竞赛题）轿车的仪表盘上有一个显示汽车车门关闭状况的指示灯。只要四个车门中有一个没有关好（即此时装在未关好车门上的电键处2．（2007上海初中物理竞赛题）现有两种智能开关。一种是“光控开关”，其特点是天黑时开关自动闭合，天亮时开关自动断开。另一种是“声控开关”，其特点是当有人走动发出声音时，开关自动闭合；无人走动时，开关自动断开。利用上述开关来控制楼道里的照明灯，既能合理照明又能节约用电，则下列电路图中符3．（湖州市第一届诺贝尔杯科学竞赛题）下图所示的各个电路中，开关都闭合后，小灯泡L1、L2都能发光的是4．（2004年第14界全国初中应用物理知识竞赛题）下图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）。要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态，在实二、填空题1．（2007株洲长鸿杯初中物理竞赛题）当电冰箱的压缩机（由感温开关自动控制）停止工作时，打开冰箱门，照明灯通电发光。接着取下照明灯，关上冰箱门，过一会儿压缩机又启动工作。据此可以判断照明灯和压缩机的连接方式是，理由是。丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个元件有故障。今用一个校验电灯分别接在电路各处，得到下表所示的结果。由此可判断断路的元件是，短路的元件是。校验次数123456校验电灯接入点a、fa、bc、de、fa、dc、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光4．答案：2．（200...
