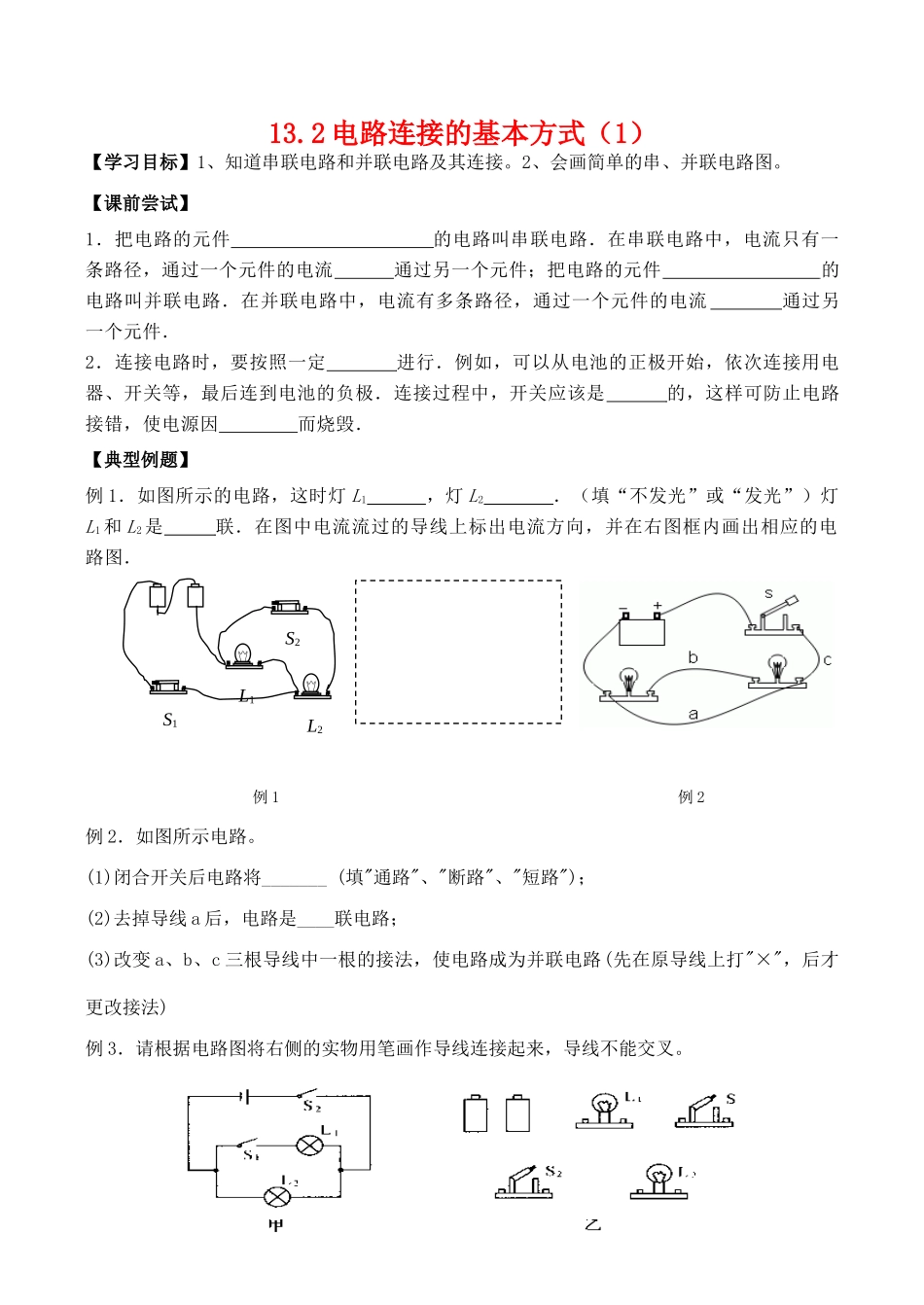

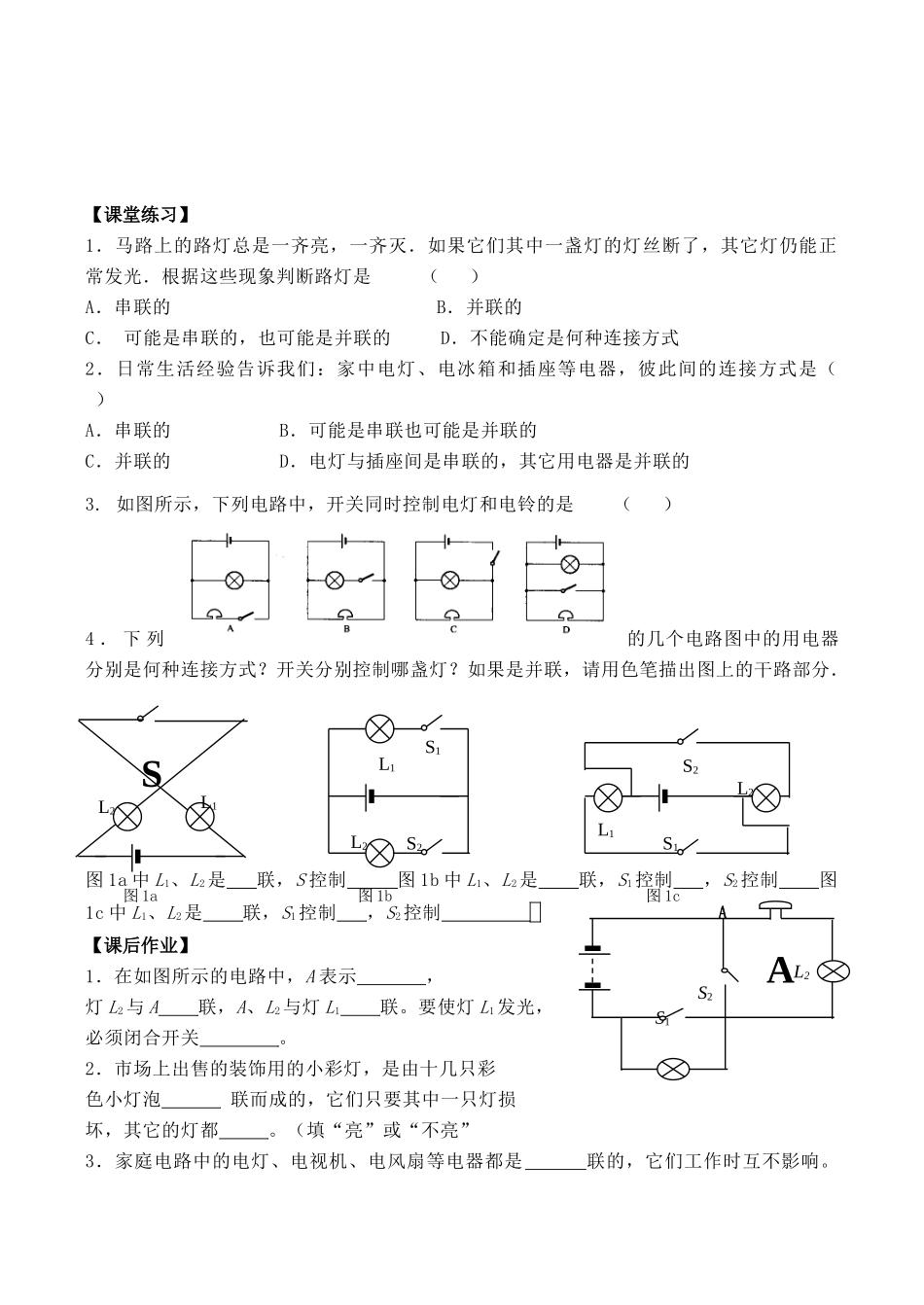

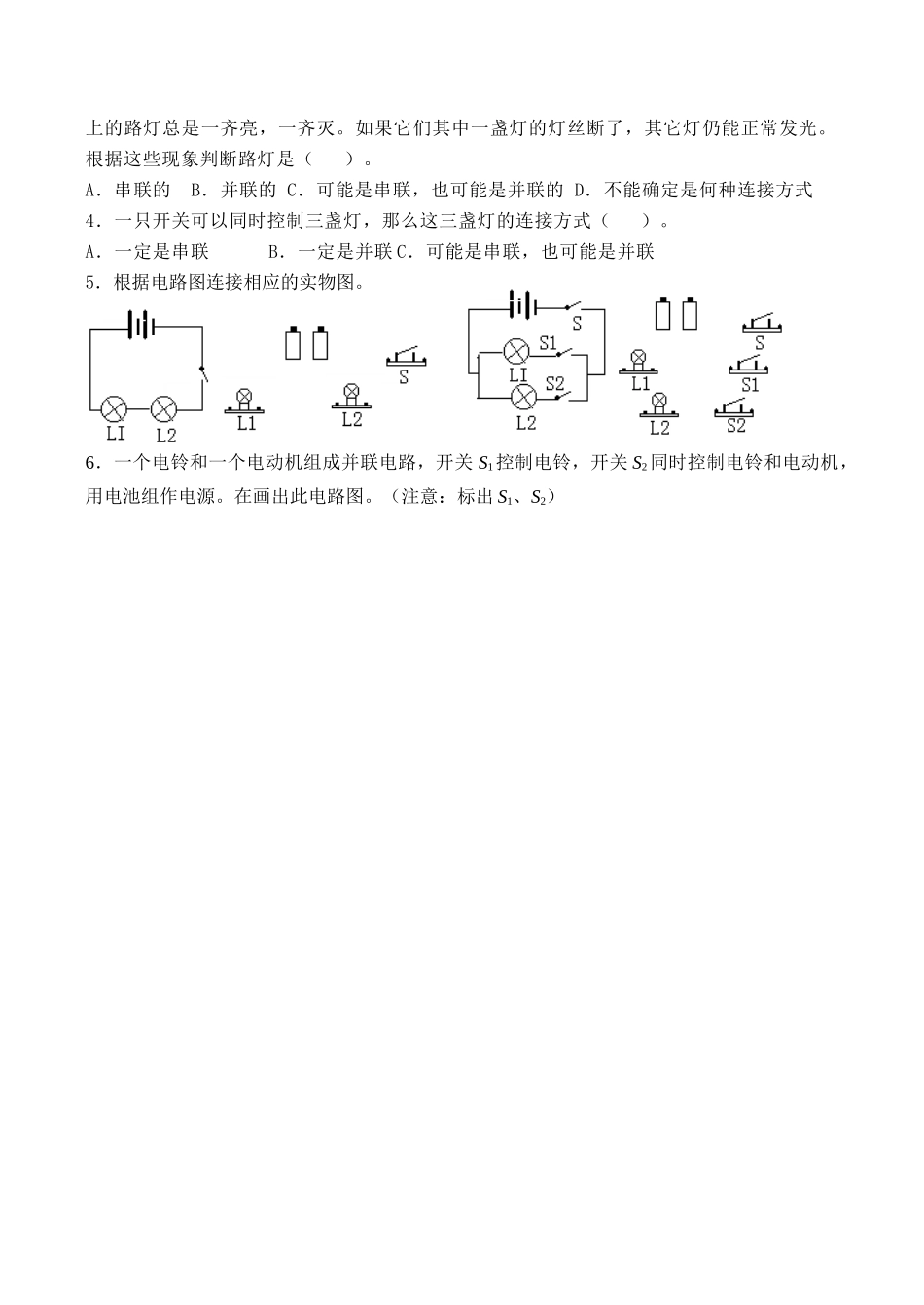

13.2电路连接的基本方式（1）【学习目标】1、知道串联电路和并联电路及其连接。2、会画简单的串、并联电路图。【课前尝试】1．把电路的元件的电路叫串联电路．在串联电路中，电流只有一条路径，通过一个元件的电流通过另一个元件；把电路的元件的电路叫并联电路．在并联电路中，电流有多条路径，通过一个元件的电流通过另一个元件．2．连接电路时，要按照一定进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是的，这样可防止电路接错，使电源因而烧毁．【典型例题】例1．如图所示的电路，这时灯L1，灯L2．（填“不发光”或“发光”）灯L1和L2是联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．例1例2例2．如图所示电路。(1)闭合开关后电路将_______(填"通路"、"断路"、"短路")；(2)去掉导线a后，电路是____联电路；(3)改变a、b、c三根导线中一根的接法，使电路成为并联电路(先在原导线上打"×"，后才更改接法)例3．请根据电路图将右侧的实物用笔画作导线连接起来，导线不能交叉。L1S2S1L2【课堂练习】1．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是（）A．串联的B．并联的C．可能是串联的，也可能是并联的D．不能确定是何种连接方式2．日常生活经验告诉我们：家中电灯、电冰箱和插座等电器，彼此间的连接方式是（）A．串联的B．可能是串联也可能是并联的C．并联的D．电灯与插座间是串联的，其它用电器是并联的3.如图所示，下列电路中，开关同时控制电灯和电铃的是（）4．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．图1a中L1、L2是联，S控制图1b中L1、L2是联，S1控制，S2控制图1c中L1、L2是联，S1控制，S2控制A【课后作业】1．在如图所示的电路中，A表示，灯L2与A联，A、L2与灯L1联。要使灯L1发光，必须闭合开关。2．市场上出售的装饰用的小彩灯，是由十几只彩色小灯泡联而成的，它们只要其中一只灯损坏，其它的灯都。（填“亮”或“不亮”3．家庭电路中的电灯、电视机、电风扇等电器都是联的，它们工作时互不影响。图1bL1L2S1S2图1cL1L2S1S2图1aSL2L1L1L2S1S2A上的路灯总是一齐亮，一齐灭。如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光。根据这些现象判断路灯是（）。A．串联的B．并联的C．可能是串联，也可能是并联的D．不能确定是何种连接方式4．一只开关可以同时控制三盏灯，那么这三盏灯的连接方式（）。A．一定是串联B．一定是并联C．可能是串联，也可能是并联5．根据电路图连接相应的实物图。6．一个电铃和一个电动机组成并联电路，开关S1控制电铃，开关S2同时控制电铃和电动机，用电池组作电源。在画出此电路图。（注意：标出S1、S2）
