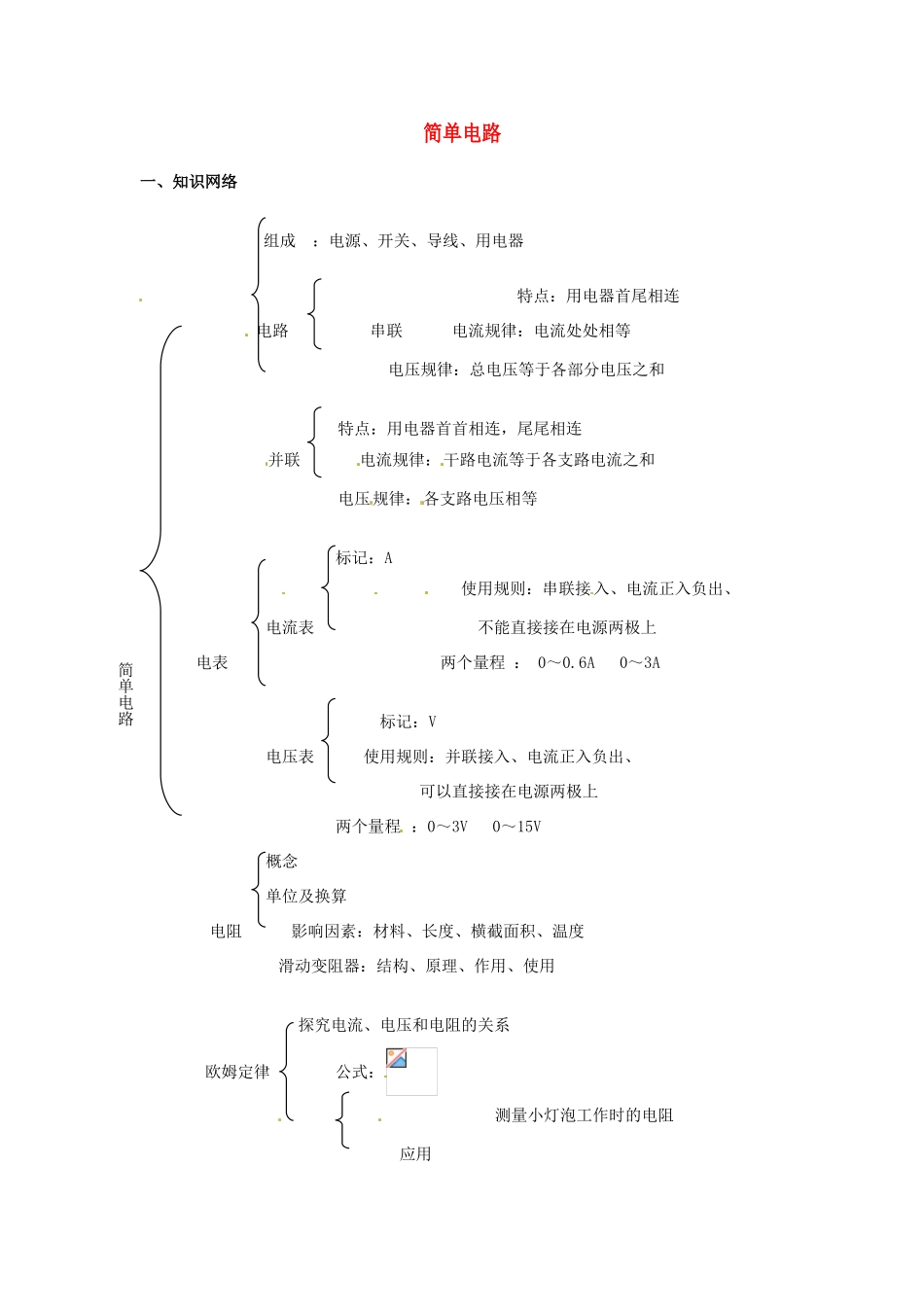

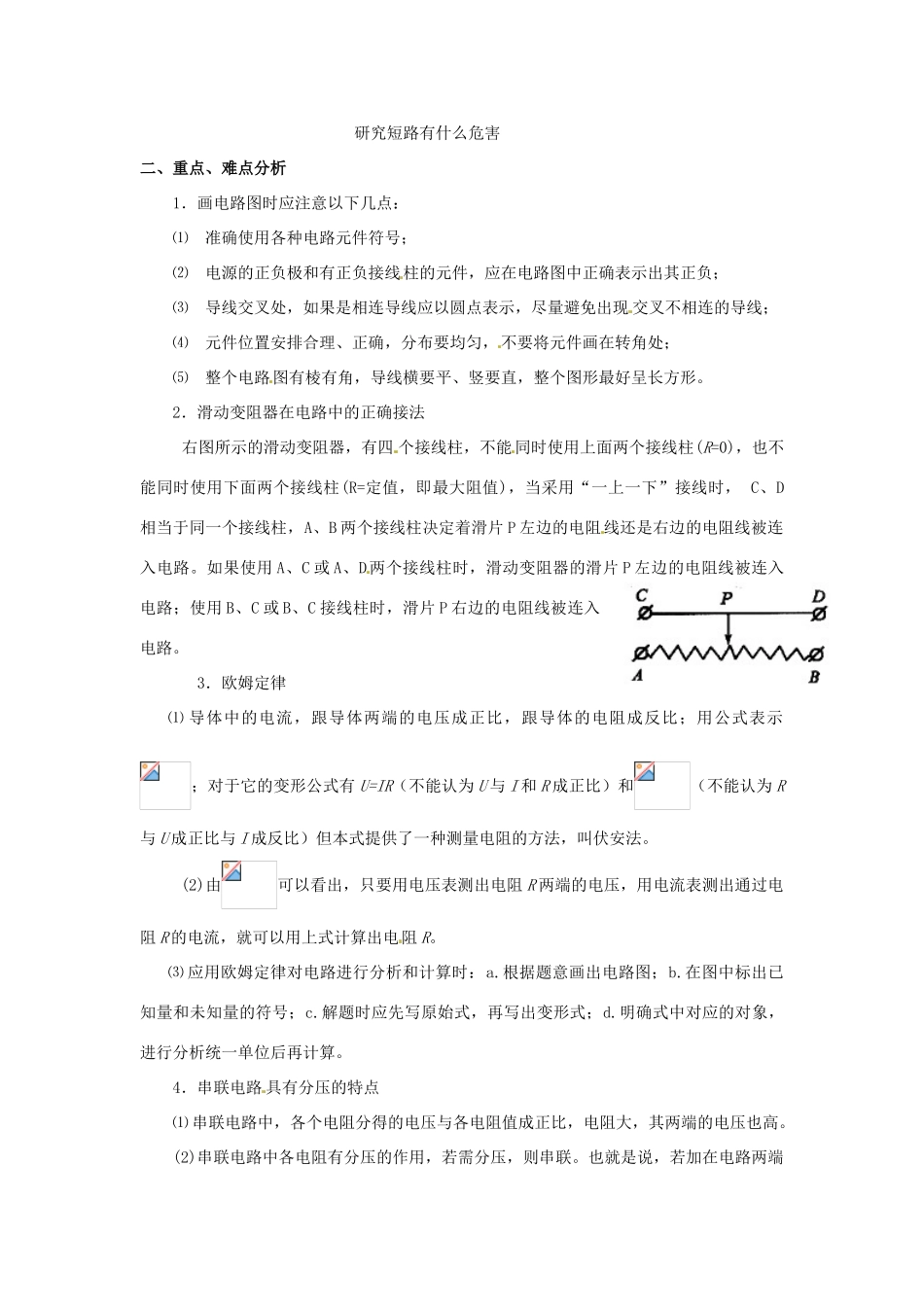

简单电路一、知识网络组成：电源、开关、导线、用电器特点：用电器首尾相连电路串联电流规律：电流处处相等电压规律：总电压等于各部分电压之和特点：用电器首首相连，尾尾相连并联电流规律：干路电流等于各支路电流之和电压规律：各支路电压相等标记：A使用规则：串联接入、电流正入负出、电流表不能直接接在电源两极上电表两个量程：0～0.6A0～3A标记：V电压表使用规则：并联接入、电流正入负出、可以直接接在电源两极上两个量程：0～3V0～15V概念单位及换算电阻影响因素：材料、长度、横截面积、温度滑动变阻器：结构、原理、作用、使用探究电流、电压和电阻的关系欧姆定律公式：测量小灯泡工作时的电阻应用简单电路研究短路有什么危害二、重点、难点分析1．画电路图时应注意以下几点：⑴准确使用各种电路元件符号；⑵电源的正负极和有正负接线柱的元件，应在电路图中正确表示出其正负；⑶导线交叉处，如果是相连导线应以圆点表示，尽量避免出现交叉不相连的导线；⑷元件位置安排合理、正确，分布要均匀，不要将元件画在转角处；⑸整个电路图有棱有角，导线横要平、竖要直，整个图形最好呈长方形。2．滑动变阻器在电路中的正确接法右图所示的滑动变阻器，有四个接线柱，不能同时使用上面两个接线柱(R=0)，也不能同时使用下面两个接线柱(R=定值，即最大阻值)，当采用“一上一下”接线时，C、D相当于同一个接线柱，A、B两个接线柱决定着滑片P左边的电阻线还是右边的电阻线被连入电路。如果使用A、C或A、D两个接线柱时，滑动变阻器的滑片P左边的电阻线被连入电路；使用B、C或B、C接线柱时，滑片P右边的电阻线被连入电路。3．欧姆定律⑴导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比；用公式表示；对于它的变形公式有U=IR（不能认为U与I和R成正比）和（不能认为R与U成正比与I成反比）但本式提供了一种测量电阻的方法，叫伏安法。(2)由可以看出，只要用电压表测出电阻R两端的电压，用电流表测出通过电阻R的电流，就可以用上式计算出电阻R。⑶应用欧姆定律对电路进行分析和计算时：a.根据题意画出电路图；b.在图中标出已知量和未知量的符号；c.解题时应先写原始式，再写出变形式；d.明确式中对应的对象，进行分析统一单位后再计算。4．串联电路具有分压的特点⑴串联电路中，各个电阻分得的电压与各电阻值成正比，电阻大，其两端的电压也高。(2)串联电路中各电阻有分压的作用，若需分压，则串联。也就是说，若加在电路两端的电压高于电路中电阻承受的电压，可采取串联其他电阻分去电压的方法来实现。5．正确理解并联电路的电流特点⑴在并联电路中，各支路中的电流与它们的电阻成反比，哪条支路上的电阻大，通过它的电流就小。(2)由于并联电路各支路两端的电压相同，所以各个支路的电流通常是固定的。支路越多，干路电流越大。家用电器采用并联方式连接，电器工作的越多，干路中电流就越大。各个支路之间互不影响，一个支路的工作与否不影响其他支路电流的大小，但影响干路电流的大小。
