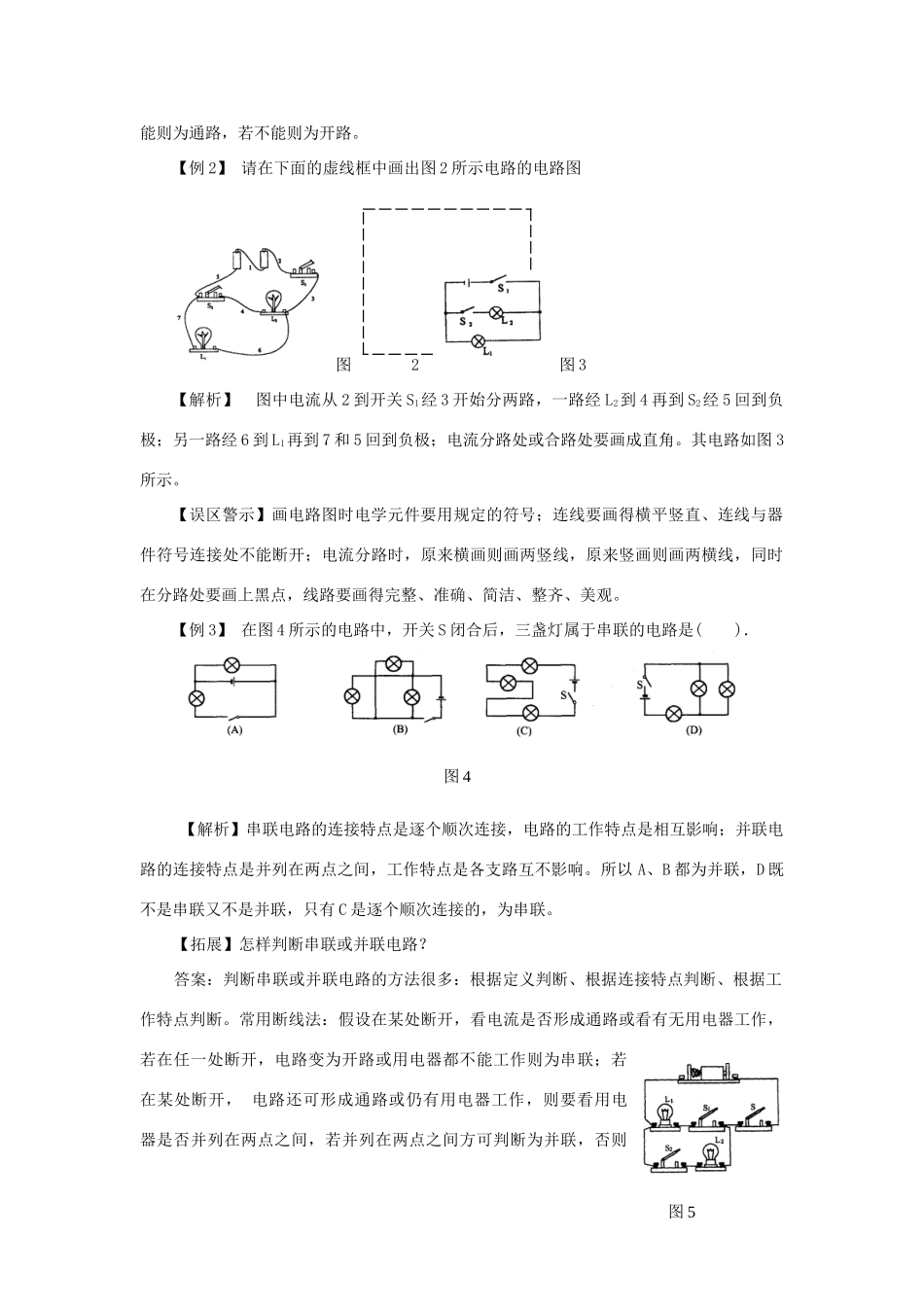

电路的组成和连接方式【知识梳理】1．电路由电源、导线、开关、用电器四部分组成。2．电路中电源是提供电能的装置，用电器是利用电能来工作的设备。3．处处连通的电路叫通路；某处断开的电路叫开路；不经过用电器直接把导线接在电源两极上，电路中会有很大的电流，可能把电源和导线烧坏，这是不充许的，这种情况叫短路。例：图所示的电路中，只连通S1时L2灯与电源构成通路，L2亮；只连通S2时L1、L2灯亮，即两灯都与电源构成通路；同时连通S1、S2、S3时，相当于将电源的正负极直接连接，将发生短路事故．4．把用电器逐个顺次连接起来的电路叫串联电路；串联电路中任一用电器或任一处发生故障时，其它电器均不能工作；在串联电路中任何位置安装开关，均可控制整个电路。5．各用电器并列地连接在电路的两个(分支)点之间的电路叫并联，并联电路上的开关可以控制所有用电器，而支路上的开关只能控制所在支路上的用电器；当并联电路中的支路上开关断开时，其他支路上的用电器仍可以工作．例：如图所示电路，闭合开关S1、S2，红灯亮；闭合开关S2、S3，绿灯亮；S2为干路开关它是控制整个电路的，开关S1只控制红灯，开关S3只控制绿灯，断开S3不影响红灯工作。【范例下载】【例１】如图1所示的电路中，开关S1、S2都闭合时的电路叫；S1闭合、S2断开时的电路叫；S1断开、S2闭合时的电路叫。[解析]处处连通的电路叫通路；电路中某一处断开的电路叫开路；将导线直接把导线接在电源两极上，电路中会有很强的电流，可能把电源烧坏这叫短路。本题答案为：短路开路通路。【拓展】一般怎样判断短路、开路或通路答案：一般用流水的方法，先排除用电器，闭合相关开关，观察电流从正极流出，是否流回负极，若能流回，则为短路；若不能流回负极，看加上用电器后能否流回负极，若图1图4能则为通路，若不能则为开路。【例2】请在下面的虚线框中画出图2所示电路的电路图图2图3【解析】图中电流从2到开关S1经3开始分两路，一路经L2到4再到S2经5回到负极；另一路经6到L1再到7和5回到负极；电流分路处或合路处要画成直角。其电路如图3所示。【误区警示】画电路图时电学元件要用规定的符号；连线要画得横平竖直、连线与器件符号连接处不能断开；电流分路时，原来横画则画两竖线，原来竖画则画两横线，同时在分路处要画上黑点，线路要画得完整、准确、简洁、整齐、美观。【例3】在图4所示的电路中，开关S闭合后，三盏灯属于串联的电路是()．【解析】串联电路的连接特点是逐个顺次连接，电路的工作特点是相互影响；并联电路的连接特点是并列在两点之间，工作特点是各支路互不影响。所以A、B都为并联，D既不是串联又不是并联，只有C是逐个顺次连接的，为串联。【拓展】怎样判断串联或并联电路？答案：判断串联或并联电路的方法很多：根据定义判断、根据连接特点判断、根据工作特点判断。常用断线法：假设在某处断开，看电流是否形成通路或看有无用电器工作，若在任一处断开，电路变为开路或用电器都不能工作则为串联；若在某处断开，电路还可形成通路或仍有用电器工作，则要看用电器是否并列在两点之间，若并列在两点之间方可判断为并联，否则图5为混联电路。【例4】某同学在利用图5所示的电路进行实验时，已知电路的连接无故障，各电路器件也都正常．该同学按下表实验顺序分别进行了实验.(1)请你帮他填写观察结果：实验次序操作方法观察结果1闭合S1和S2，闭合S，然后断开SS控制2闭合S和S2，闭合S1，然后断开S1S1控制3闭合S和S1，闭合S2，然后断开S2S2控制(2)由上表结果分析，可以得出的结论是：在联电路中，接在干路上的开关可以控制，接在支路上的开关可以控制。(3)在该实验电路中，要使灯L1发光，灯L2不发光，应该闭合开关，断开开关.若该电路中灯L1和L2都已发光，现将灯L1拧掉，则灯L2将．[解析]S是控制整个电路的；S1控制S1所在支路L1的；S2控制S2所在支路L2的；干路上的开关控制整个电路，支路上开关控制所在支路；要L1发光L2不发光，必须闭合干路上和L1所在支路上的开关，即S和S1，同时断开S2；当两灯都发光时，将灯L1拧掉，因L1、L2并联互不影响，故灯L2仍发光。【误区警示】串并联电路中的开关的作用实际上...
