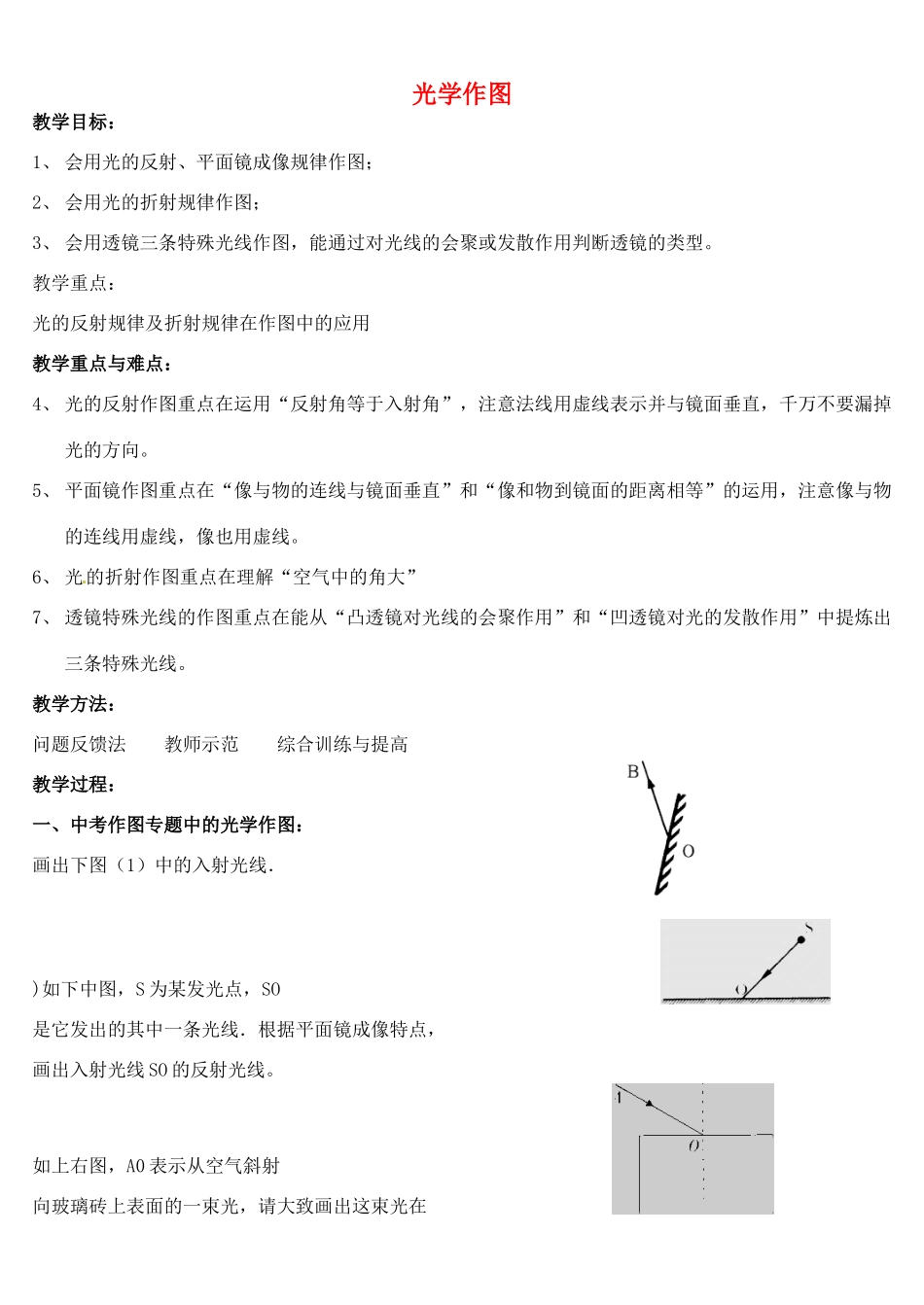

光学作图教学目标：1、会用光的反射、平面镜成像规律作图；2、会用光的折射规律作图；3、会用透镜三条特殊光线作图，能通过对光线的会聚或发散作用判断透镜的类型。教学重点：光的反射规律及折射规律在作图中的应用教学重点与难点：4、光的反射作图重点在运用“反射角等于入射角”，注意法线用虚线表示并与镜面垂直，千万不要漏掉光的方向。5、平面镜作图重点在“像与物的连线与镜面垂直”和“像和物到镜面的距离相等”的运用，注意像与物的连线用虚线，像也用虚线。6、光的折射作图重点在理解“空气中的角大”7、透镜特殊光线的作图重点在能从“凸透镜对光线的会聚作用”和“凹透镜对光的发散作用”中提炼出三条特殊光线。教学方法：问题反馈法教师示范综合训练与提高教学过程：一、中考作图专题中的光学作图：画出下图（1）中的入射光线．)如下中图，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线。如上右图，A0表示从空气斜射向玻璃砖上表面的一束光，请大致画出这束光在玻璃砖中的折射光线；如下右图，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。完成如下中图透镜的光路图。画出图11中人射光线AO的反射光线。根据图12中光的传播方向，在虚线框内画上凸透镜或凹透镜。二、中考光学作图考试考点分析考点一：光的反射、平面镜成像的作图：包括：（1）通过入射光线作反射光线、通过反射光线作入射光线、画出反射面位置（2）通过物画镜中的像，或通过镜中像画物、找平面镜位置或完成反射光路图方法指导：1、光的反射作图重点在运用“反射角等于入射角”，注意法线用虚线表示并与镜面垂直，千万不要漏掉光的方向。2、平面镜作图重点在“像与物的连线与镜面垂直”和“像和物到镜面的距离相等”的运用，注意像与物的连线用虚线，像也用虚线。【例1】如图11.1-1所示是从一个发光点发出的光经平面镜反射后得到的两条反射光线。试找出这个发光点的位置，并画出它们的入射光线。【分析】如图甲所示，已知两条反射，分别作法线，根据反射角等于入射角，作出入射光线，入射光线相交一点，这点也就是发光点。如图乙所示，据平面镜成像原理，反射光线好比是从像点射出来的，于是将反射光线反射延长，交于像点，再根据平面镜成像的对称性，作出像点S’的对称点S即为发光点，再作出入射光线。【答案】如右图所示【总结】光的反射作图一般有两种方法：一是画出法线，找到入射角或反射角，利用反射角等于入射角作图；二是找到像点，利用“像和物的连线与镜面垂直”和“像和物到镜面距离相等”作图。（一）、光的反射练习1、（1）画出图11.1－7中的入射光线的反射光线，并标出反射角的度数。（2）如图11.1-8所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。（3）如图11.1-9所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底图11.1-7（二）、平面镜成像练习2、（1）如图11.1-10所示，已知一物体AB请画出它在镜中的像A’B’.（2）如图11.1-11所示，A’O’是AO在平面镜中成的像，请画出平面镜（3）如图11.1-12所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一束光，请在图中图11.1-9图11.1-8甲乙画出平面镜的位置和SA经平面镜反射后的光线。（4）如图11.1-13所示，小猴子的眼睛用点A表示，小猴子看见水中的月亮，有点B表示，请你画出小猴子看见水中月亮的光路图，要求画出月亮真实的位置（用点C表示），并保留必要的作图痕迹。图11.1-11图11.1-12图11.1-13考点2、光的折射作图包括：完成光从一种介质斜射入另一种介质中时的光路图、通过像点或物点完成折射光路图方法指导：光的折射作图重点在理解“空气中的角大”【例2】如图11.1-3所示，a、b是在水中的物点发出的光经水面折射后的两条光线，用A、B分别表示该物点（或像点）和它的像点（或该物点）⑴其中A表示____________(选“像点”或“物点)。⑵完成该物点的成像光路图。【分析】折射光线的反向延长线经过像点，于是将a,b光线反射延长就...
