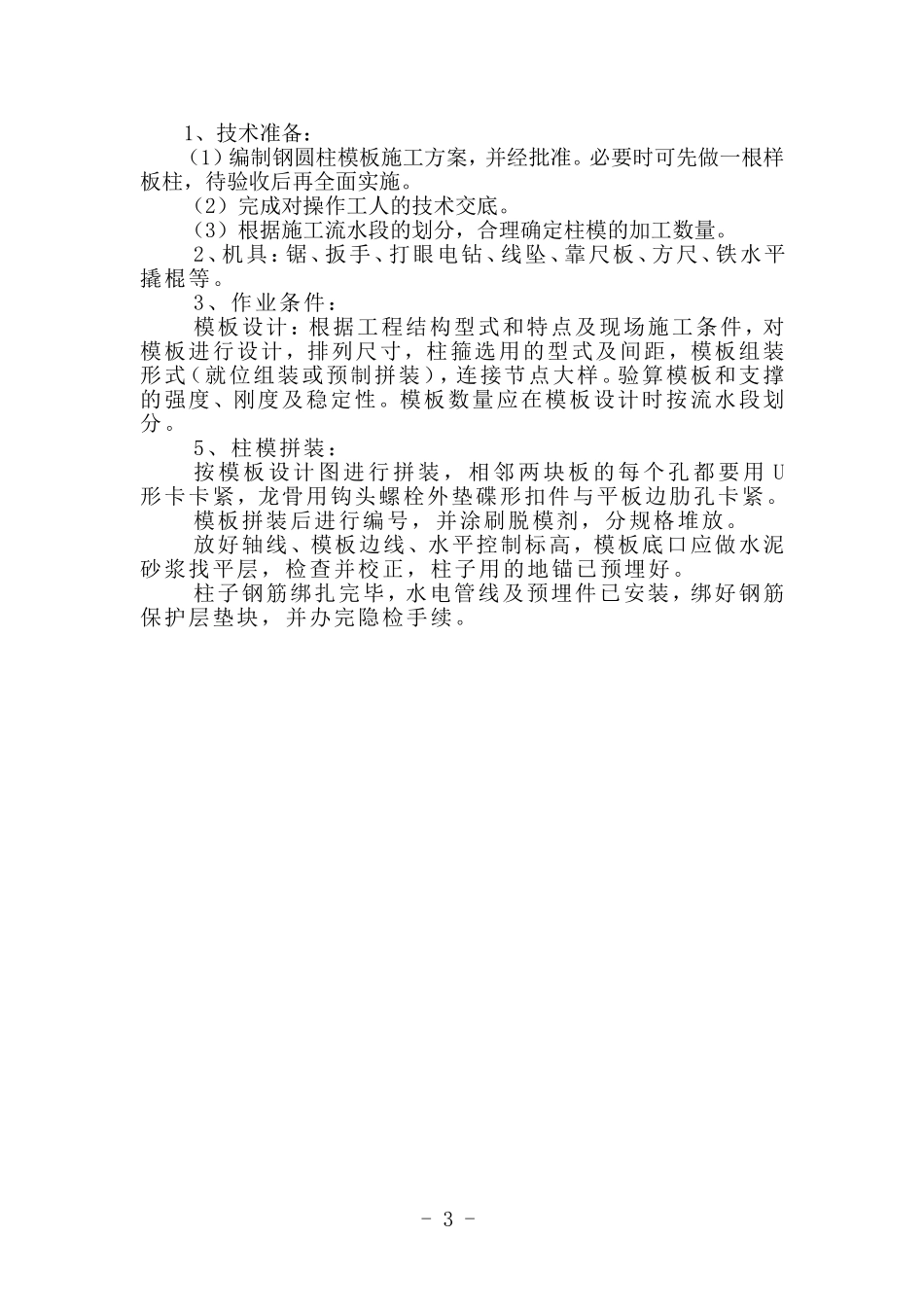

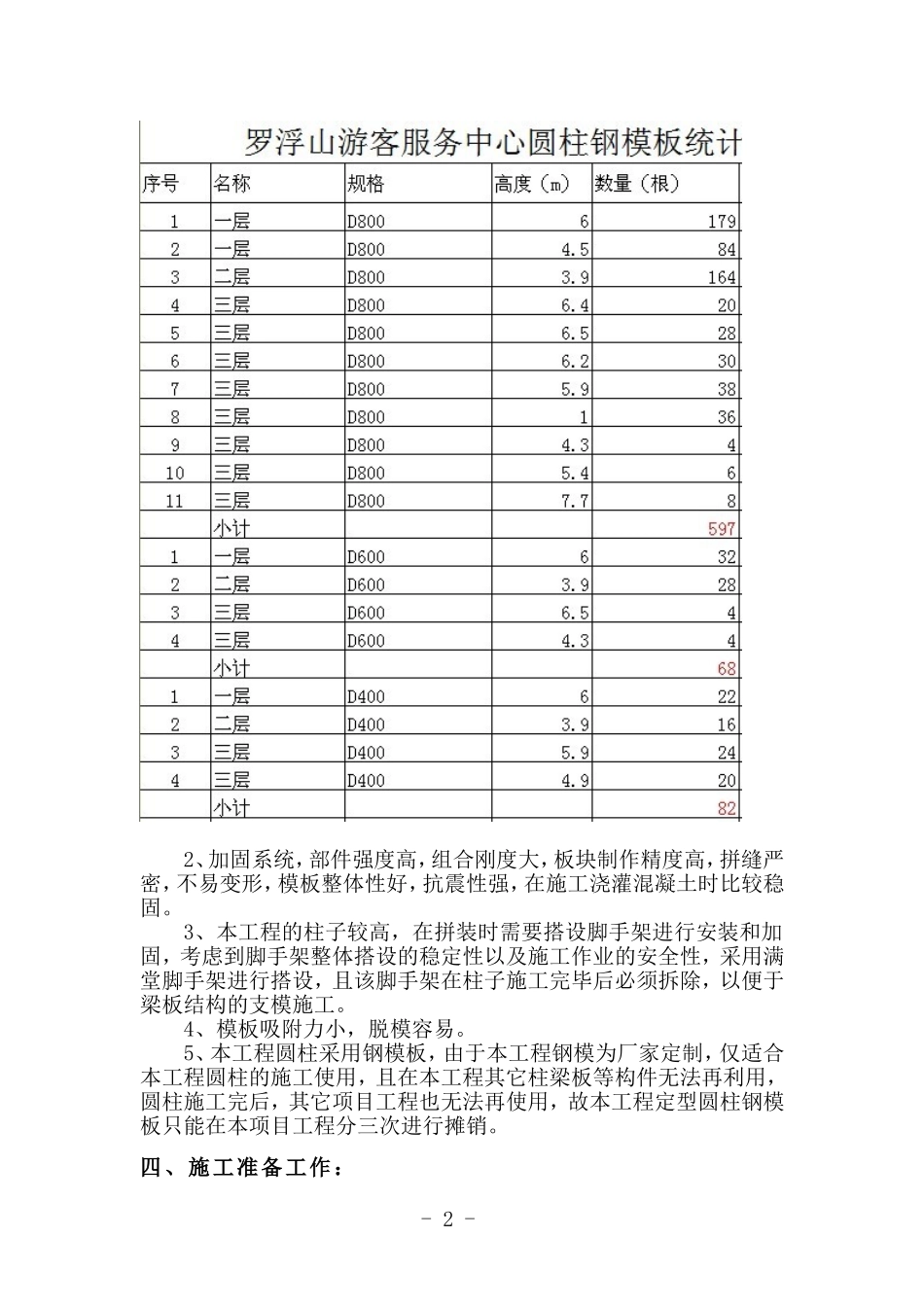

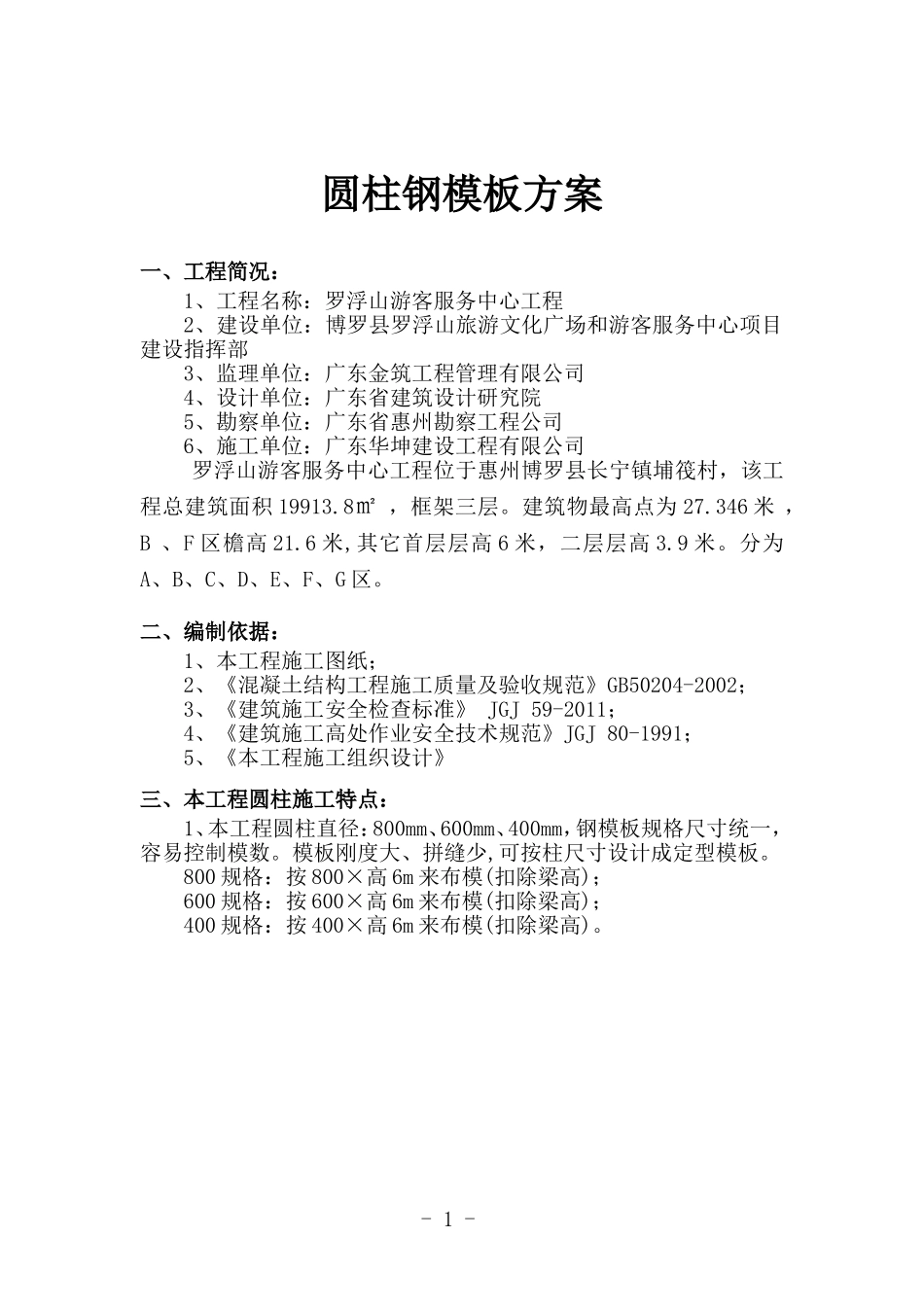

圆柱钢模板方案一、工程简况：1、工程名称：罗浮山游客服务中心工程2、建设单位：博罗县罗浮山旅游文化广场和游客服务中心项目建设指挥部3、监理单位：广东金筑工程管理有限公司4、设计单位：广东省建筑设计研究院5、勘察单位：广东省惠州勘察工程公司6、施工单位：广东华坤建设工程有限公司罗浮山游客服务中心工程位于惠州博罗县长宁镇埔筏村，该工程总建筑面积19913.8㎡，框架三层。建筑物最高点为27.346米，B、F区檐高21.6米,其它首层层高6米，二层层高3.9米。分为A、B、C、D、E、F、G区。二、编制依据：1、本工程施工图纸；2、《混凝土结构工程施工质量及验收规范》GB50204-2002；3、《建筑施工安全检查标准》JGJ59-2011；4、《建筑施工高处作业安全技术规范》JGJ80-1991；5、《本工程施工组织设计》三、本工程圆柱施工特点：1、本工程圆柱直径：800mm、600mm、400mm，钢模板规格尺寸统一，容易控制模数。模板刚度大、拼缝少,可按柱尺寸设计成定型模板。800规格：按800×高6m来布模(扣除梁高)；600规格：按600×高6m来布模(扣除梁高)；400规格：按400×高6m来布模(扣除梁高)。-1-2、加固系统，部件强度高，组合刚度大，板块制作精度高，拼缝严密，不易变形，模板整体性好，抗震性强，在施工浇灌混凝土时比较稳固。3、本工程的柱子较高，在拼装时需要搭设脚手架进行安装和加固，考虑到脚手架整体搭设的稳定性以及施工作业的安全性，采用满堂脚手架进行搭设，且该脚手架在柱子施工完毕后必须拆除，以便于梁板结构的支模施工。4、模板吸附力小，脱模容易。5、本工程圆柱采用钢模板，由于本工程钢模为厂家定制，仅适合本工程圆柱的施工使用，且在本工程其它柱梁板等构件无法再利用，圆柱施工完后，其它项目工程也无法再使用，故本工程定型圆柱钢模板只能在本项目工程分三次进行摊销。四、施工准备工作：-2-1、技术准备：（1）编制钢圆柱模板施工方案，并经批准。必要时可先做一根样板柱，待验收后再全面实施。（2）完成对操作工人的技术交底。（3）根据施工流水段的划分，合理确定柱模的加工数量。2、机具：锯、扳手、打眼电钻、线坠、靠尺板、方尺、铁水平撬棍等。3、作业条件：模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，排列尺寸，柱箍选用的型式及间距，模板组装形式（就位组装或预制拼装），连接节点大样。验算模板和支撑的强度、刚度及稳定性。模板数量应在模板设计时按流水段划分。5、柱模拼装：按模板设计图进行拼装，相邻两块板的每个孔都要用U形卡卡紧，龙骨用钩头螺栓外垫碟形扣件与平板边肋孔卡紧。模板拼装后进行编号，并涂刷脱模剂，分规格堆放。放好轴线、模板边线、水平控制标高，模板底口应做水泥砂浆找平层，检查并校正，柱子用的地锚已预埋好。柱子钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办完隐检手续。-3-五、施工工艺：1、施工顺序：弹柱位置线→抹找平层作定位墩→搭设脚手架→安装柱模板→安柱箍→安拉杆或斜撑→办预检。2、操作工艺：（1）按标高抹好水泥砂浆找平层，按位置线做好定位墩台，以便保证柱轴线边线与标高的准确，或者按照放线位置，在柱四边的主筋上挂橡胶保护层垫块，从四面顶住模板，以防止位移。（2）安装柱模板：通排柱，先装两端柱，经校正、固定、拉通线校正中间各柱。（3）安装柱箍：柱箍应根据拉模尺寸、侧压力大小，在模板设计中确定柱箍尺寸间距。（4）安装柱模的拉杆或斜撑：柱模每边设2根拉杆，固定于事先预埋在楼板内的钢筋环上，用经纬仪控制，用花篮螺栓调节校正模板垂直度。拉杆与地面夹角直为45°，预埋的钢筋环与柱距离宜为3/4-4-柱高。（5）将柱模内清理干净，封闭清理口，办理柱模预检。3、模板拆除：柱子模板拆除：先拆掉柱斜拉杆或斜支撑，卸掉柱箍，再把连接每片柱模板的U形卡拆掉，然后用撬棍轻轻撬动模板，使模板与混凝土脱离。拆除脚手架，便于其它工序施工。4、季节性施工：本工程主要考虑雨期施工。在柱体混凝土初凝前应防止雨水灌入，以免影响柱头混凝土强度。五级以上风力的天气，不宜进行高度大于等于3m的钢柱模支立。六、质量控制要求：1、主控项目：模板及其...
