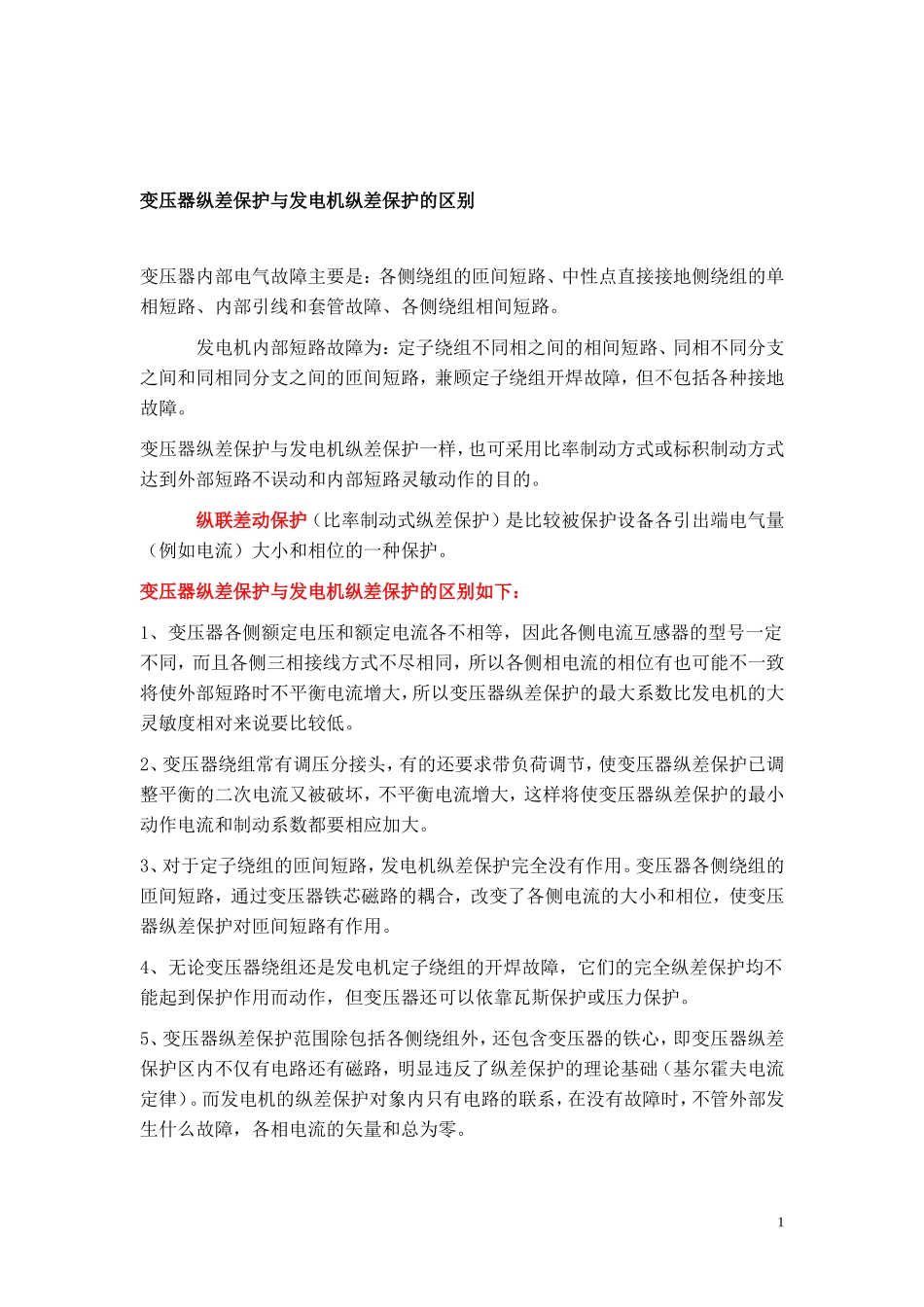

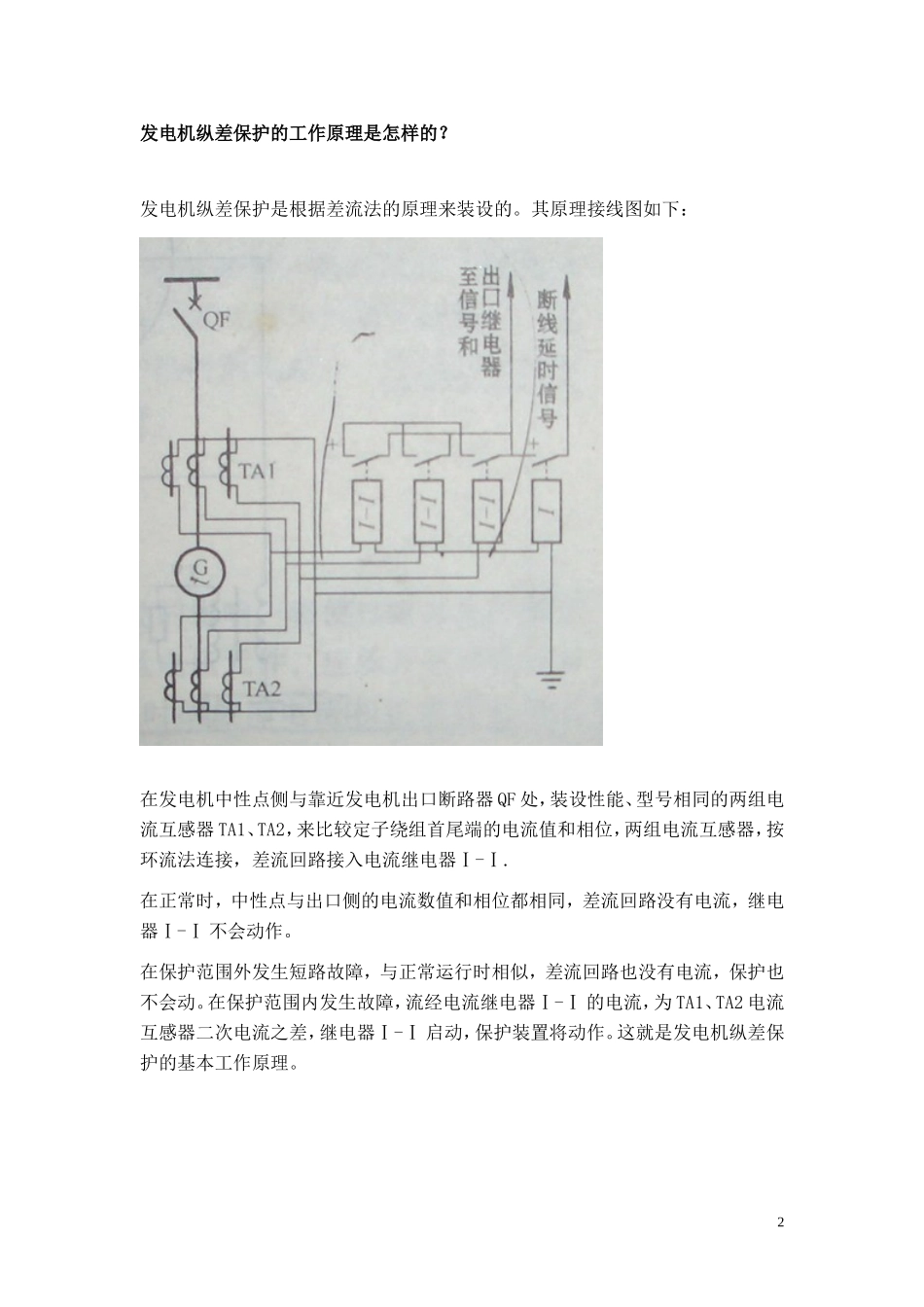

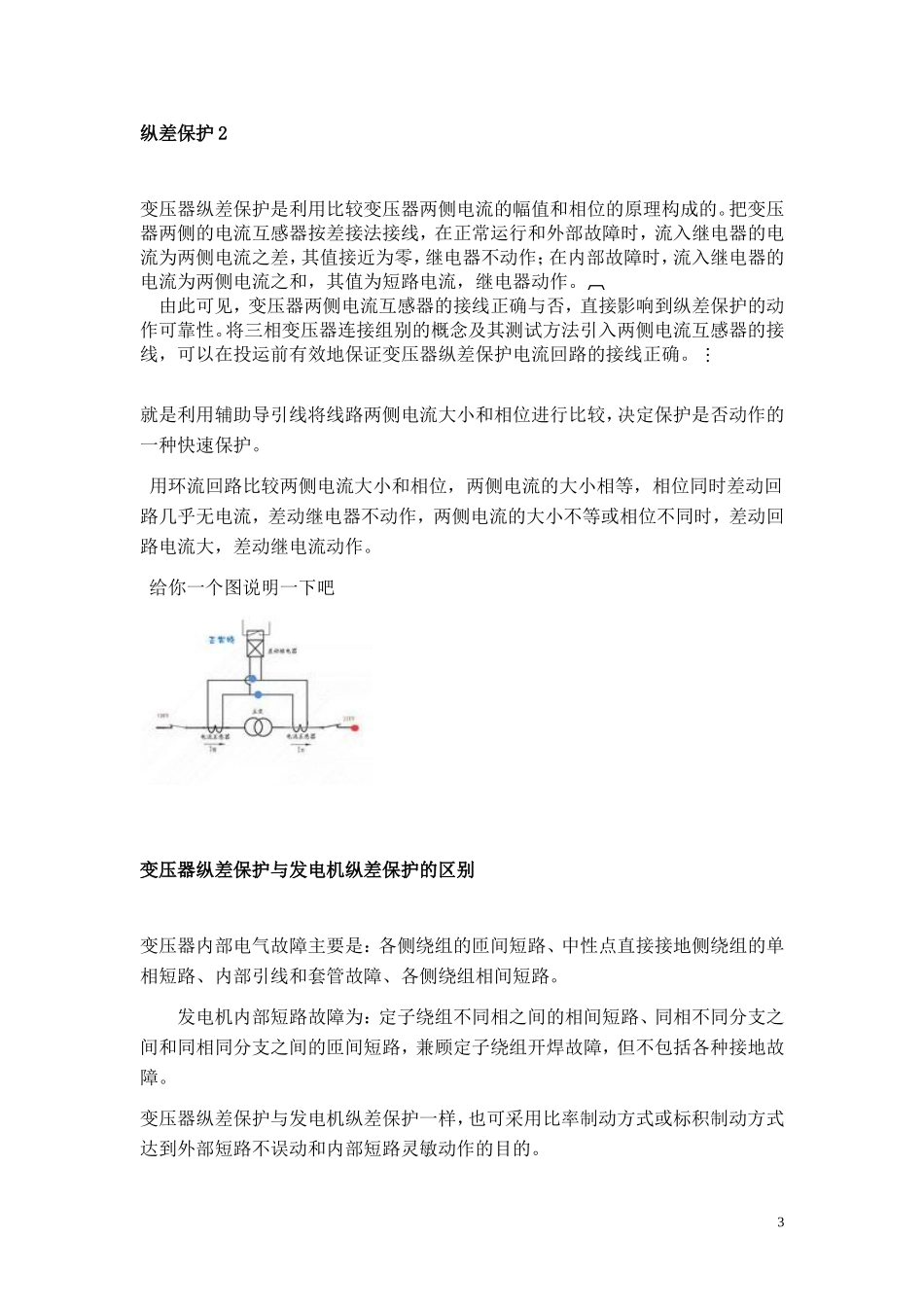

变压器纵差保护与发电机纵差保护的区别变压器内部电气故障主要是：各侧绕组的匝间短路、中性点直接接地侧绕组的单相短路、内部引线和套管故障、各侧绕组相间短路。发电机内部短路故障为：定子绕组不同相之间的相间短路、同相不同分支之间和同相同分支之间的匝间短路，兼顾定子绕组开焊故障，但不包括各种接地故障。变压器纵差保护与发电机纵差保护一样，也可采用比率制动方式或标积制动方式达到外部短路不误动和内部短路灵敏动作的目的。纵联差动保护（比率制动式纵差保护）是比较被保护设备各引出端电气量（例如电流）大小和相位的一种保护。变压器纵差保护与发电机纵差保护的区别如下：1、变压器各侧额定电压和额定电流各不相等，因此各侧电流互感器的型号一定不同，而且各侧三相接线方式不尽相同，所以各侧相电流的相位有也可能不一致将使外部短路时不平衡电流增大，所以变压器纵差保护的最大系数比发电机的大灵敏度相对来说要比较低。2、变压器绕组常有调压分接头，有的还要求带负荷调节，使变压器纵差保护已调整平衡的二次电流又被破坏，不平衡电流增大，这样将使变压器纵差保护的最小动作电流和制动系数都要相应加大。3、对于定子绕组的匝间短路，发电机纵差保护完全没有作用。变压器各侧绕组的匝间短路，通过变压器铁芯磁路的耦合，改变了各侧电流的大小和相位，使变压器纵差保护对匝间短路有作用。4、无论变压器绕组还是发电机定子绕组的开焊故障，它们的完全纵差保护均不能起到保护作用而动作，但变压器还可以依靠瓦斯保护或压力保护。5、变压器纵差保护范围除包括各侧绕组外，还包含变压器的铁心，即变压器纵差保护区内不仅有电路还有磁路，明显违反了纵差保护的理论基础（基尔霍夫电流定律）。而发电机的纵差保护对象内只有电路的联系，在没有故障时，不管外部发生什么故障，各相电流的矢量和总为零。1发电机纵差保护的工作原理是怎样的？发电机纵差保护是根据差流法的原理来装设的。其原理接线图如下：在发电机中性点侧与靠近发电机出口断路器QF处，装设性能、型号相同的两组电流互感器TA1、TA2，来比较定子绕组首尾端的电流值和相位，两组电流互感器，按环流法连接，差流回路接入电流继电器Ⅰ-Ⅰ.在正常时，中性点与出口侧的电流数值和相位都相同，差流回路没有电流，继电器Ⅰ-Ⅰ不会动作。在保护范围外发生短路故障，与正常运行时相似，差流回路也没有电流，保护也不会动。在保护范围内发生故障，流经电流继电器Ⅰ-Ⅰ的电流，为TA1、TA2电流互感器二次电流之差，继电器Ⅰ-Ⅰ启动，保护装置将动作。这就是发电机纵差保护的基本工作原理。2纵差保护2变压器纵差保护是利用比较变压器两侧电流的幅值和相位的原理构成的。把变压器两侧的电流互感器按差接法接线，在正常运行和外部故障时，流入继电器的电流为两侧电流之差，其值接近为零，继电器不动作；在内部故障时，流入继电器的电流为两侧电流之和，其值为短路电流，继电器动作。由此可见，变压器两侧电流互感器的接线正确与否，直接影响到纵差保护的动作可靠性。将三相变压器连接组别的概念及其测试方法引入两侧电流互感器的接线，可以在投运前有效地保证变压器纵差保护电流回路的接线正确。就是利用辅助导引线将线路两侧电流大小和相位进行比较，决定保护是否动作的一种快速保护。用环流回路比较两侧电流大小和相位，两侧电流的大小相等，相位同时差动回路几乎无电流，差动继电器不动作，两侧电流的大小不等或相位不同时，差动回路电流大，差动继电流动作。给你一个图说明一下吧变压器纵差保护与发电机纵差保护的区别变压器内部电气故障主要是：各侧绕组的匝间短路、中性点直接接地侧绕组的单相短路、内部引线和套管故障、各侧绕组相间短路。发电机内部短路故障为：定子绕组不同相之间的相间短路、同相不同分支之间和同相同分支之间的匝间短路，兼顾定子绕组开焊故障，但不包括各种接地故障。变压器纵差保护与发电机纵差保护一样，也可采用比率制动方式或标积制动方式达到外部短路不误动和内部短路灵敏动作的目的。3纵联差动保护（比率制动式纵差保护）是比较被保护设备各引出端电气量（例如电流）大小和相位的一...
