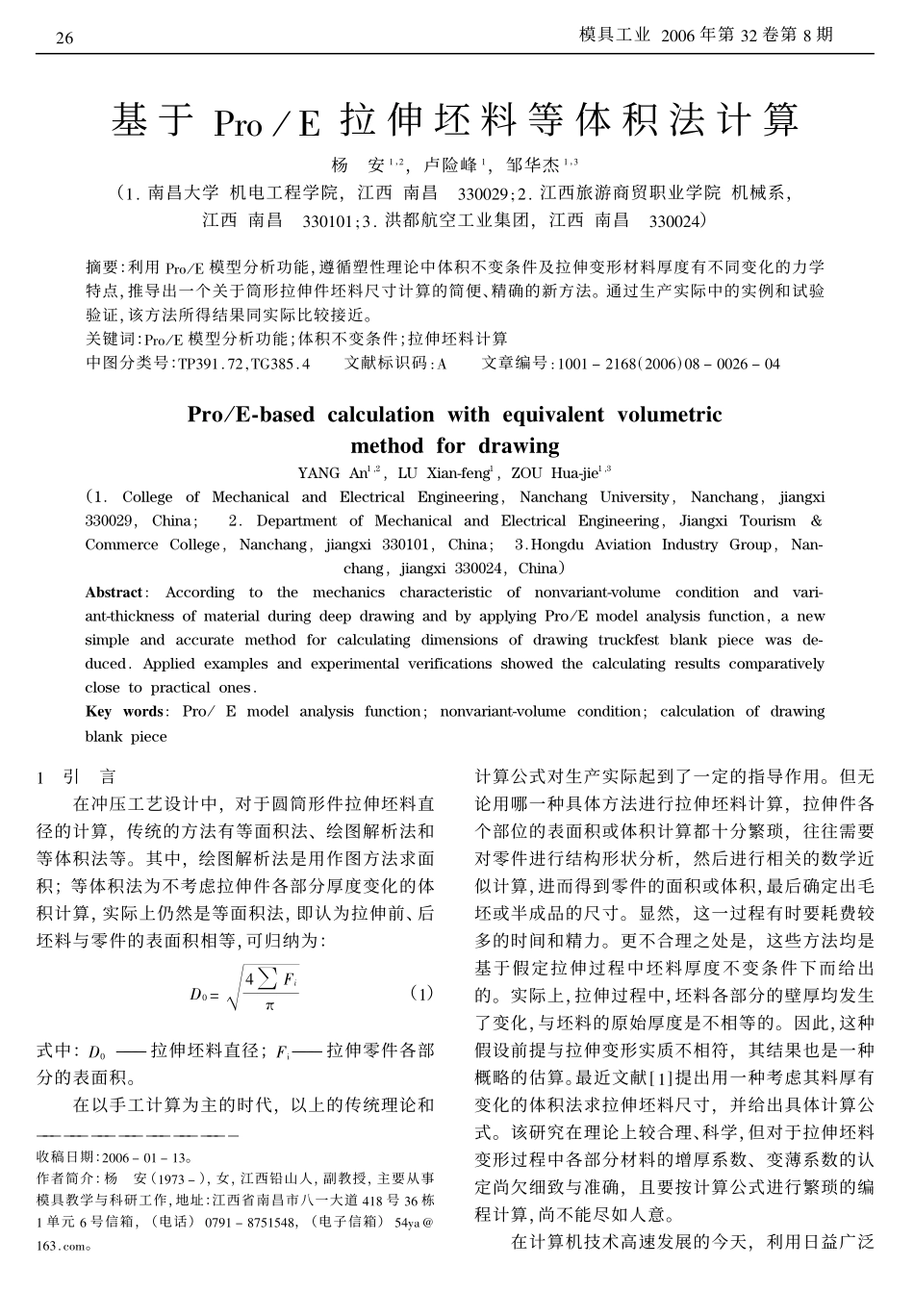

26模具工业2006年第32卷第8期基于Pro/E拉伸坯料等体积法计算杨安1，2，卢险峰1，邹华杰1，3（1.南昌大学机电工程学院，江西南昌330029;2.江西旅游商贸职业学院机械系，江西南昌330101;3.洪都航空工业集团，江西南昌330024）摘要：利用Pro/E模型分析功能，遵循塑性理论中体积不变条件及拉伸变形材料厚度有不同变化的力学特点，推导出一个关于筒形拉伸件坯料尺寸计算的简便、精确的新方法。通过生产实际中的实例和试验验证，该方法所得结果同实际比较接近。关键词：Pro/E模型分析功能；体积不变条件；拉伸坯料计算中图分类号：TP391.72,TG385.4文献标识码A文章编号1001-2168(2006)08-0026-04Pro/E-basedcalculationwithequivalentvolumetricmethodfordrawing!"#$"%&’(’)*+,-%./0%1&’23*45-.6,0&’78&9:;<<010;/=0>?-%,>-<-%@A<0>BC,>-
?-%1*%,D0CE,BF’#-%>?-%1’6,-%1G,77HH(I’:?,%-J(9K0L-CBM0%B;/=0>?-%,>-<-%@A<0>BC,>-0:;<<010’#-%>?-%1’6,-%1G,77H&H&’:?,%-J794;%1@5"D,-B,;%Q%@5EBCF$C;5L’#-%.>?-%1’6,-%1G,77HH(R’:?,%-SAbstractT">>;C@,%1B;B?0M0>?-%,>E>?-C->B0C,EB,>;/%;%D-C,-%B.D;<5M0>;%@,B,;%-%@D-C,.-%B.B?,>U%0EE;/M-B0C,-<@5C,%1@00L@C-V,%1-%@WF-LLB,;%’-%0VE,ML<0-%@->>5C-B0M0B?;@/;C>-<>5<-B,%1@,M0%E,;%E;/@C-V,%1BC5>U/0EBW<-%UL,0>0V-E@0.@5>0@9"LL<,0@0G-ML<0E-%@0GL0C,M0%B--B,;%EE?;V0@B?0>-<>5<-B,%1C0E5;ML-C-B,D0<;E0B;LC->B,>-<;%0E9KeywordsTXC;YAM;@0<-%-B,;%J%;%D-C,-%B.D;<5M0>;%@,B,;%J>-<>5<-B,;%;/@C-V,%1W<-%UL,0>01引言在冲压工艺设计中，对于圆筒形件拉伸坯料直径的计算，传统的方法有等面积法、绘图解析法和等体积法等。其中，绘图解析法是用作图方法求面积；等体积法为不考虑拉伸件各部分厚度变化的体积计算，实际上仍然是等面积法，即认为拉伸前、后坯料与零件的表面积相等，可归纳为：D0=4ΣFiﾍπ（1）式中：D0———拉伸坯料直径；Fi———拉伸零件各部分的表面积。在以手工计算为主的时代，以上的传统理论和计算公式对生产实际起到了一定的指导作用。但无论用哪一种具体方法进行拉伸坯料计算，拉伸件各个部位的表面积或体积计算都十分繁琐，往往需要对零件进行结构形状分析，然后进行相关的数学近似计算，进而得到零件的面积或体积，最后确定出毛坯或半成品的尺寸。显然，这一过程有时要耗费较多的时间和精力。更不合理之处是，这些方法均是基于假定拉伸过程中坯料厚度不变条件下而给出的。实际上，拉伸过程中，坯料各部分的壁厚均发生了变化，与坯料的原始厚度是不相等的。因此，这种假设前提与拉伸变形实质不相符，其结果也是一种概略的估算。最近文献[1]提出用一种考虑其料厚有变化的体积法求拉伸坯料尺寸，并给出具体计算公式。该研究在理论上较合理、科学，但对于拉伸坯料变形过程中各部分材料的增厚系数、变薄系数的认定尚欠细致与准确，且要按计算公式进行繁琐的编程计算，尚不能尽如人意。在计算机技术高速发展的今天，利用日益广泛——————————————————————收稿日期：2006-01-13。作者简介：杨安（1973-），女，江西铅山人，副教授，主要从事模具教学与科研工作，地址：江西省南昌市八一大道418号36栋1单元6号信箱，（电话）0791-8751548，（电子信箱）54ya@163.com。27模具工业2006年第32卷第8期应用的CAD/CAM软件———Pro/E软件的模型分析功能[2]，能快速获得所绘零件的体积。并依据塑性变形的体积不变原则，可快速计算出旋转零件毛坯或半成品的尺寸。现针对文献[1]中存在的问题，并利用Pro/E软件的模型分析功能,对拉伸坯料等体积法计算问题进行更深入的研究，提出一个关于筒形拉伸件坯料尺寸计算的新方法。2拉伸筒形件的料厚变化在拉伸变形过程中，变形区材料因切向压应力绝对值最大而产生切向压缩变形，料厚增大；传力区因受单向拉应力作用而产生拉伸变形，材料减薄，尤其是凸模转角处；筒底部分不变形区实际上在双向拉应力作用下也有变薄，变薄量很小[3]。公认的圆筒形...
