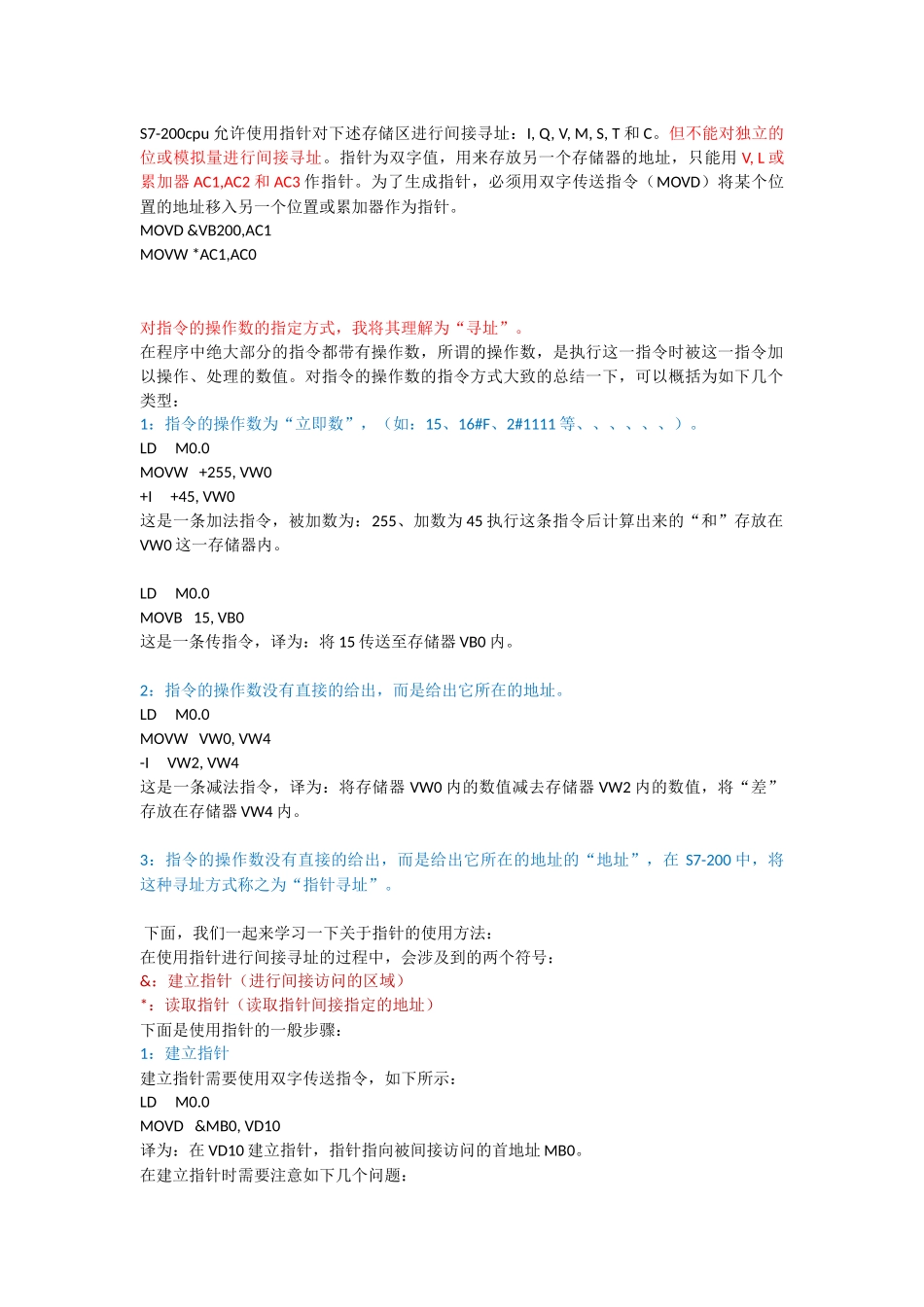

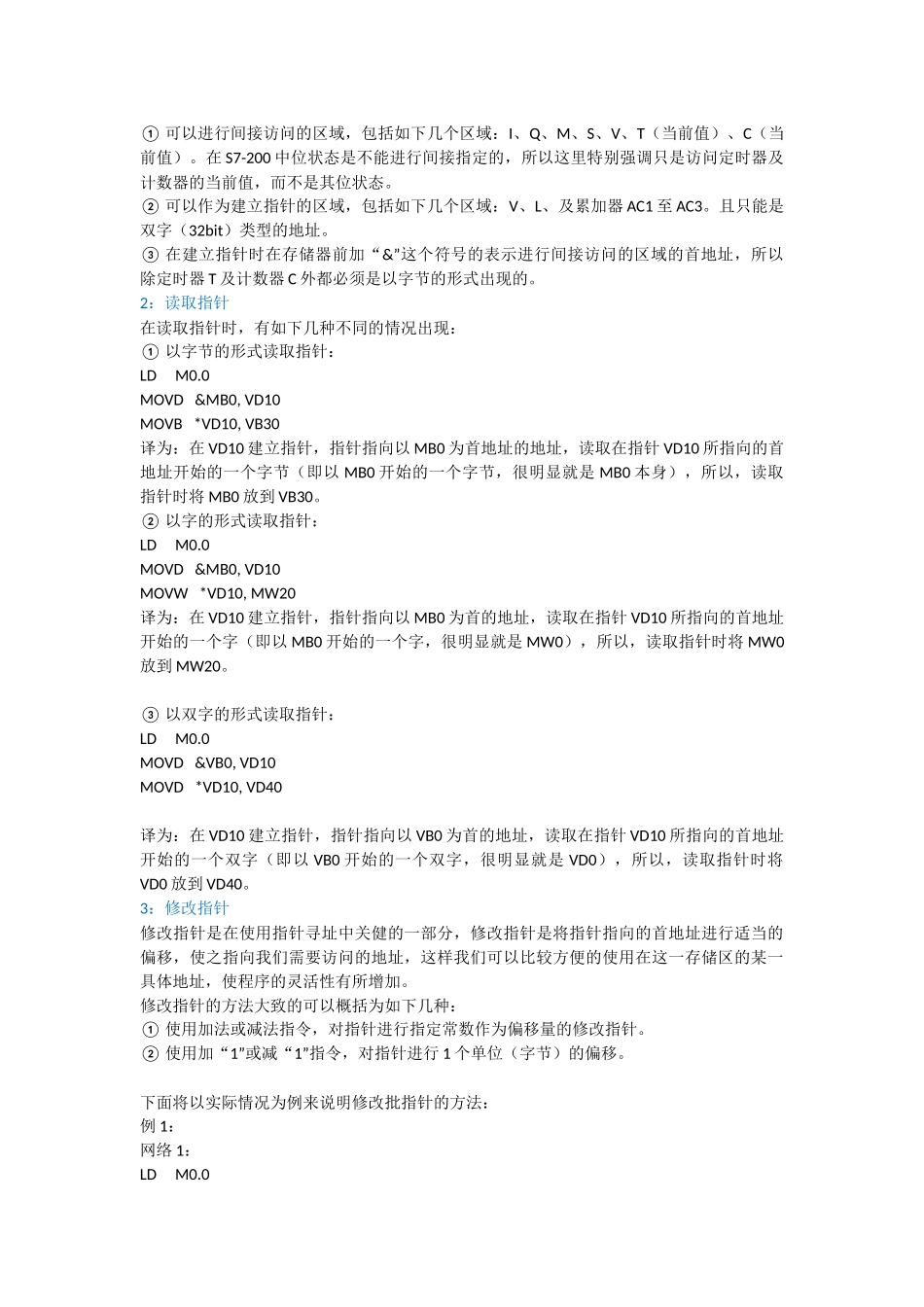

S7-200cpu允许使用指针对下述存储区进行间接寻址：I,Q,V,M,S,T和C。但不能对独立的位或模拟量进行间接寻址。指针为双字值，用来存放另一个存储器的地址，只能用V,L或累加器AC1,AC2和AC3作指针。为了生成指针，必须用双字传送指令（MOVD）将某个位置的地址移入另一个位置或累加器作为指针。MOVD&VB200,AC1MOVW*AC1,AC0对指令的操作数的指定方式，我将其理解为“寻址”。在程序中绝大部分的指令都带有操作数，所谓的操作数，是执行这一指令时被这一指令加以操作、处理的数值。对指令的操作数的指令方式大致的总结一下，可以概括为如下几个类型：1：指令的操作数为“立即数”，（如：15、16#F、2#1111等、、、、、、）。LDM0.0MOVW+255,VW0+I+45,VW0这是一条加法指令，被加数为：255、加数为45执行这条指令后计算出来的“和”存放在VW0这一存储器内。LDM0.0MOVB15,VB0这是一条传指令，译为：将15传送至存储器VB0内。2：指令的操作数没有直接的给出，而是给出它所在的地址。LDM0.0MOVWVW0,VW4-IVW2,VW4这是一条减法指令，译为：将存储器VW0内的数值减去存储器VW2内的数值，将“差”存放在存储器VW4内。3：指令的操作数没有直接的给出，而是给出它所在的地址的“地址”，在S7-200中，将这种寻址方式称之为“指针寻址”。下面，我们一起来学习一下关于指针的使用方法：在使用指针进行间接寻址的过程中，会涉及到的两个符号：&：建立指针（进行间接访问的区域）*：读取指针（读取指针间接指定的地址）下面是使用指针的一般步骤：1：建立指针建立指针需要使用双字传送指令，如下所示：LDM0.0MOVD&MB0,VD10译为：在VD10建立指针，指针指向被间接访问的首地址MB0。在建立指针时需要注意如下几个问题：①可以进行间接访问的区域，包括如下几个区域：I、Q、M、S、V、T（当前值）、C（当前值）。在S7-200中位状态是不能进行间接指定的，所以这里特别强调只是访问定时器及计数器的当前值，而不是其位状态。②可以作为建立指针的区域，包括如下几个区域：V、L、及累加器AC1至AC3。且只能是双字（32bit）类型的地址。③在建立指针时在存储器前加“&”这个符号的表示进行间接访问的区域的首地址，所以除定时器T及计数器C外都必须是以字节的形式出现的。2：读取指针在读取指针时，有如下几种不同的情况出现：①以字节的形式读取指针：LDM0.0MOVD&MB0,VD10MOVB*VD10,VB30译为：在VD10建立指针，指针指向以MB0为首地址的地址，读取在指针VD10所指向的首地址开始的一个字节（即以MB0开始的一个字节，很明显就是MB0本身），所以，读取指针时将MB0放到VB30。②以字的形式读取指针：LDM0.0MOVD&MB0,VD10MOVW*VD10,MW20译为：在VD10建立指针，指针指向以MB0为首的地址，读取在指针VD10所指向的首地址开始的一个字（即以MB0开始的一个字，很明显就是MW0），所以，读取指针时将MW0放到MW20。③以双字的形式读取指针：LDM0.0MOVD&VB0,VD10MOVD*VD10,VD40译为：在VD10建立指针，指针指向以VB0为首的地址，读取在指针VD10所指向的首地址开始的一个双字（即以VB0开始的一个双字，很明显就是VD0），所以，读取指针时将VD0放到VD40。3：修改指针修改指针是在使用指针寻址中关健的一部分，修改指针是将指针指向的首地址进行适当的偏移，使之指向我们需要访问的地址，这样我们可以比较方便的使用在这一存储区的某一具体地址，使程序的灵活性有所增加。修改指针的方法大致的可以概括为如下几种：①使用加法或减法指令，对指针进行指定常数作为偏移量的修改指针。②使用加“1”或减“1”指令，对指针进行1个单位（字节）的偏移。下面将以实际情况为例来说明修改批指针的方法：例1：网络1：LDM0.0MOVD&VB0,VD10MOVD*VD10,VD40+D4,VD10网络2：LDM0.1MOVD*VD10,VD44译为：在VD10建立指针，指针指向以VB0为首的地址，读取在指针VD10所指向的首地址开始的一个双字（即以VB0开始的一个双字，很明显就是VD0），所以，读取指针时将VD0放到VD40。然后对指针进行修改，对其指定4个单位的偏移量，即指针此时指向的首地址为VB4。在下一网络中又以双字的形式读取指针。所以，此时读取指针是将以VB4为首的一个双字传送至VD44（即VD4传送...
