PTN原理-QoSVIP免费

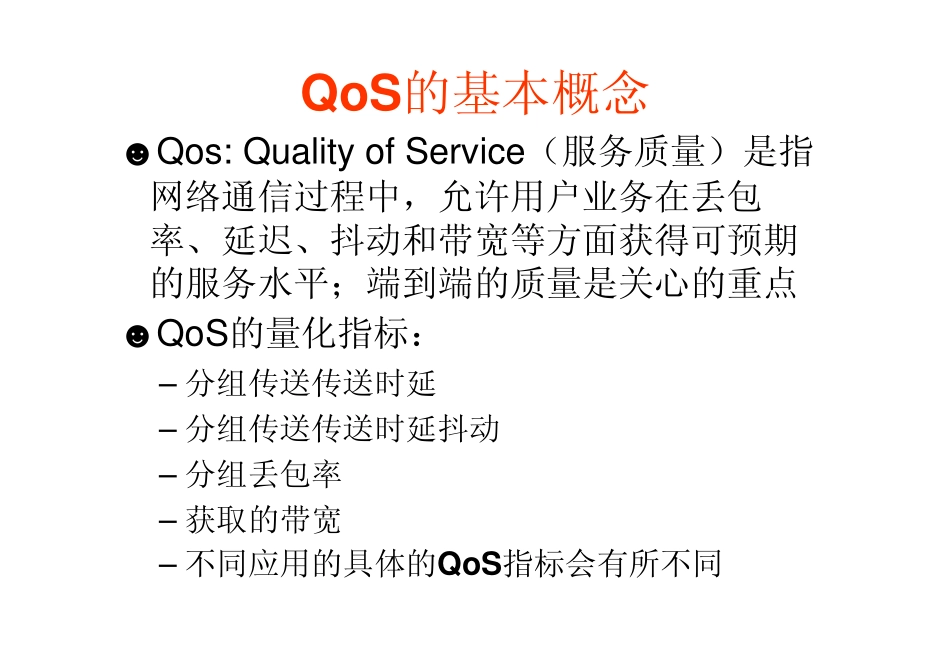

PTN原理及测试PTN原理——QoSPTN网络QoS技术•QoS的概念•报文的分类和标记•流量监管及整形•拥塞管理及避免•PTN网络中的QoSQoS的基本概念☻Qos:QualityofService（服务质量）是指网络通信过程中，允许用户业务在丢包率、延迟、抖动和带宽等方面获得可预期的服务水平；端到端的质量是关心的重点☻QoS的量化指标：–分组传送传送时延–分组传送传送时延抖动–分组丢包率–获取的带宽–不同应用的具体的QoS指标会有所不同QoS三种模型☻Best-Effort（尽力而为服务）模型：是目前Internet的缺省服务模型。应用程序可以在任何时候，发出任意数量的报文，而且不需要事先获得批准，也不需要通知网络。对Best-Effort服务，网络尽最大的可能性来发送报文。但对时延、可靠性等性能不提供任何保证，主要实现技术是先进先出队列(FIFO)☻IntServ（综合服务）模型：业务通过信令向网络申请特定的QoS服务，网络在流量参数描述的范围内，预留资源以承诺满足该请。这种服务模型在发送报文前，需要向网络申请特定的服务。这个请求是通过信令RSVP来完成的。RSVP是在应用程序开始发送报文之前来为该应用申请网络资源的，所以是带外信令。可提供两种服务：–保证服务：它提供保证的带宽和时延限制来满足应用程序的要求。如VoIP应用可以预留10M带宽和要求不超过1秒的时延–负载控制服务：它保证即使在网络过载的情况下，能对报文提供近似于网络未过载类似的服务，即在网络拥塞的情况下，保证某些应用程序的报文低时延和优先通过☻DiffServ（区分服务）模型：当网络出现拥塞时，根据业务的不同服务等级约定，有差别地进行流量控制和转发来解决拥塞问题。可分为以下几类转发行为：–加速转发（EF）：主要用于低延迟、抖动和丢包率的业务，这类业务一般运行一个相对稳定的速率，需要在转发设备中进行快速转发–确保转发（AF）：采用此转发行为的业务在没有超过最大允许带宽时能够确保转发，一旦超出最大允许带宽，则将转发行为分为4类，每类又可划分为3个不同的丢弃优先级，其中每一个确保转发类都被分配了不同的带宽资源，–尽力转发（BE）：主要用于对时延、抖动和丢包不敏感的业务IntServ与DiffServ的比较•与IntServ不同，DiffServ不需要使用RSVP，即应用程序在发出报文前，不需要通知网络为其预留资源。•对DiffServ服务模型，网络不需要为每个流维护状态，它根据每个报文的差分服务类（如IP报文头中的差分服务标记字段DSCP（DifferentiatedServicesCodepoint）值，或MPLS中的EXP字段值），来提供特定的服务•DiffServ服务只包含有限数量的业务级别，状态信息的数量少，因此实现简单，扩展性较好。它的不足之处是很难提供基于流的端到端的质量保证•目前，区分服务是业界认同的IP骨干网的QoS解决方案，尽管IETF为每个标准的PHB都定义了推荐的DSCP值，但是设备厂家可以重新定义DSCP与PHB之间的映射关系，因此不同运营商的DiffServ网络之间的互通还存在困难，不同DiffServ网络在互通时必须维护一致的DSCP与PHB映射•一般来讲，在提供IP网络的QoS时，为了适应不同规模的网络，在IP骨干网往往需要采用DiffServ体系结构；在IP边缘网可以有两种选择：采用DiffServ体系结构或采用IntServ体系结构。目前在IP边缘网络采用哪一种QoS体系结构还没有定论，也许这两种会同时并存于IP边缘网中。注：Per-hopBehavior，单中继段行为，指IP转发中每一跳的转发行为QoS技术的主要功能•流量分类和标记：依据一定的匹配规则识别出对象，是有区别地实施服务的前提，通常作用在接口入方向•拥塞管理：是必须采取的解决资源竞争的措施，将报文放入队列中缓存，并采取某种调度算法安排报文的转发次序，通常作用在接口出方向•拥塞避免：过度的拥塞会对网络资源造成损害，拥塞避免监督网络资源的使用情况，当发现拥塞有加剧的趋势时采取主动丢弃报文的策略，通过调整流量来解除网络的过载，通常作用在接口出方向•流量监管：对进入设备的特定流量的规格进行监管，通常作用在接口入方向。当流量超出规格时，可以采取限制或惩罚措施，以保护运营商的商业利益和网络资源不受损害•流量整形：一种主动调整流的输出速率的流控措施，...
