RDS调频副载波广播应用技术介绍(原创)VIP免费

RDS调频副载波广播应用技术介绍(原创)_第1页
1/9
RDS调频副载波广播应用技术介绍(原创)_第2页
2/9
RDS调频副载波广播应用技术介绍(原创)_第3页
3/9

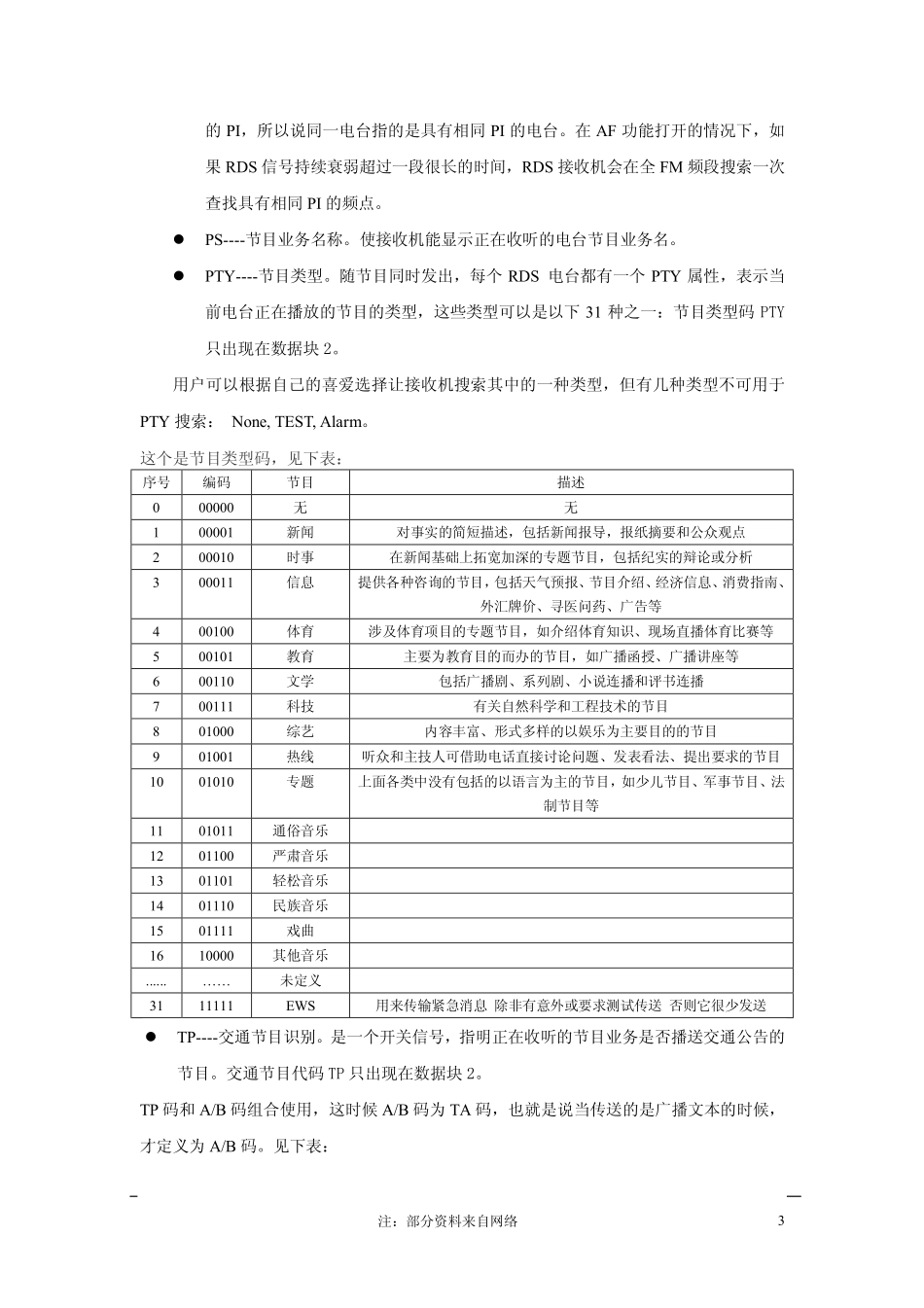

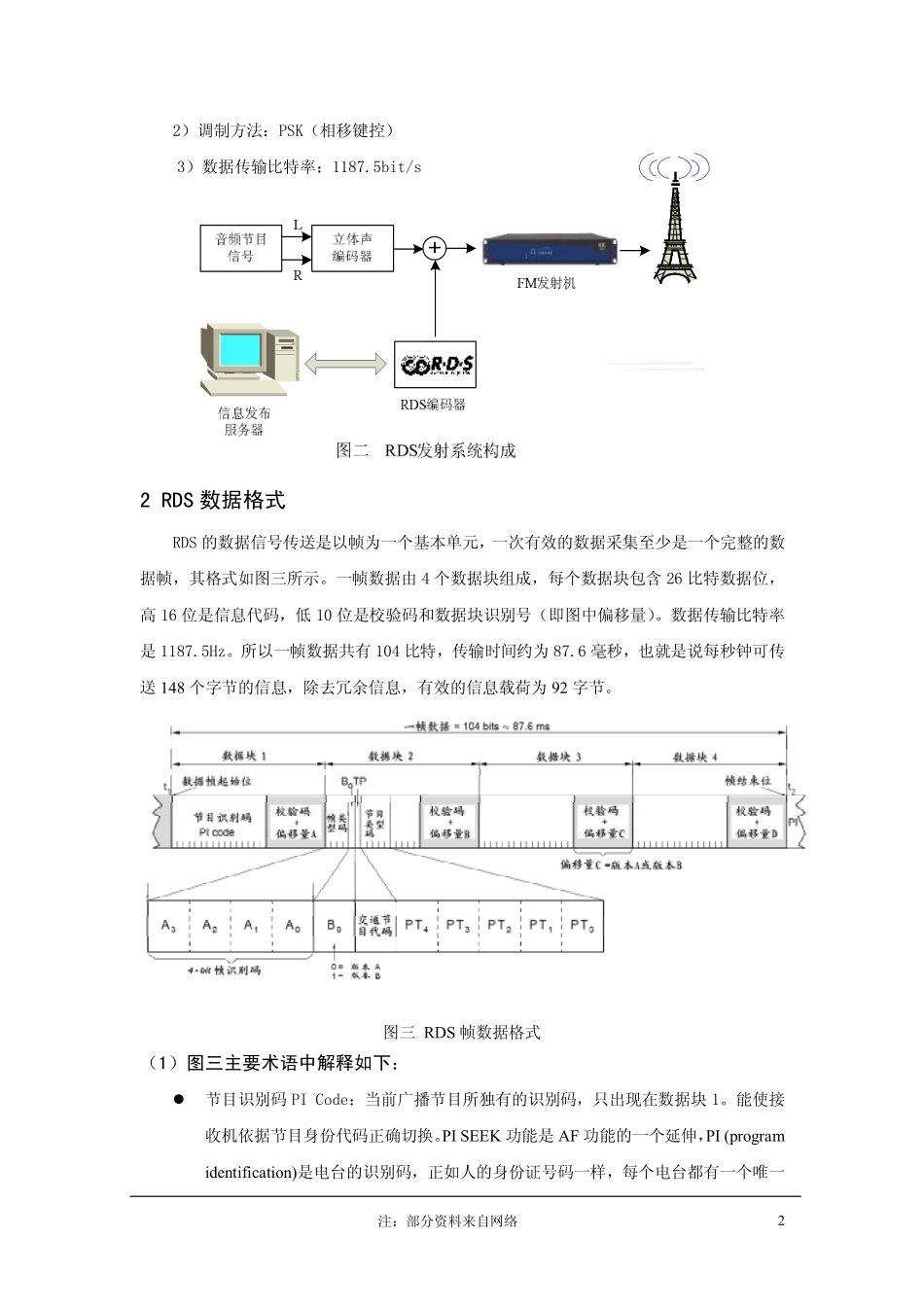

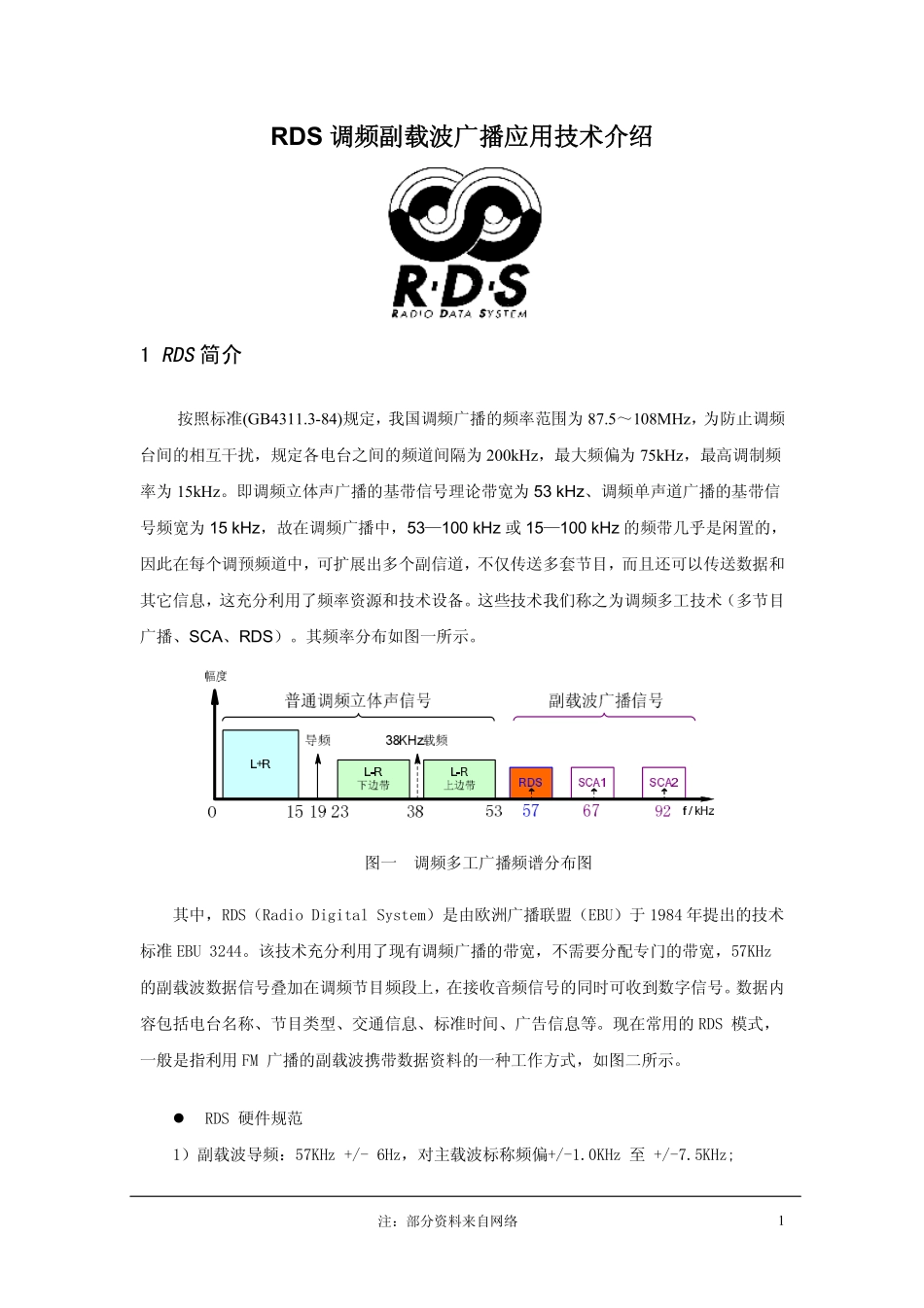

注:部分资料来自网络1RDS调频副载波广播应用技术介绍1RDS简介按照标准(GB4311.3-84)规定,我国调频广播的频率范围为87.5~108MHz,为防止调频台间的相互干扰,规定各电台之间的频道间隔为200kHz,最大频偏为75kHz,最高调制频率为15kHz。即调频立体声广播的基带信号理论带宽为53kHz、调频单声道广播的基带信号频宽为15kHz,故在调频广播中,53—100kHz或15—100kHz的频带几乎是闲置的,因此在每个调预频道中,可扩展出多个副信道,不仅传送多套节目,而且还可以传送数据和其它信息,这充分利用了频率资源和技术设备。这些技术我们称之为调频多工技术(多节目广播、SCA、RDS)。其频率分布如图一所示。图一调频多工广播频谱分布图其中,RDS(RadioDigitalSystem)是由欧洲广播联盟(EBU)于1984年提出的技术标准EBU3244。该技术充分利用了现有调频广播的带宽,不需要分配专门的带宽,57KHz的副载波数据信号叠加在调频节目频段上,在接收音频信号的同时可收到数字信号。数据内容包括电台名称、节目类型、交通信息、标准时间、广告信息等。现在常用的RDS模式,一般是指利用FM广播的副载波携带数据资料的一种工作方式,如图二所示。�RDS硬件规范1)副载波导频:57KHz+/-6Hz,对主载波标称频偏+/-1.0KHz至+/-7.5KHz;注:部分资料来自网络22)调制方法:PSK(相移键控)3)数据传输比特率:1187.5bit/s2RDS数据格式RDS的数据信号传送是以帧为一个基本单元,一次有效的数据采集至少是一个完整的数据帧,其格式如图三所示。一帧数据由4个数据块组成,每个数据块包含26比特数据位,高16位是信息代码,低10位是校验码和数据块识别号(即图中偏移量)。数据传输比特率是1187.5Hz。所以一帧数据共有104比特,传输时间约为87.6毫秒,也就是说每秒钟可传送148个字节的信息,除去冗余信息,有效的信息载荷为92字节。图三RDS帧数据格式(1)图三主要术语中解释如下:�节目识别码PICode:当前广播节目所独有的识别码,只出现在数据块1。能使接收机依据节目身份代码正确切换。PISEEK功能是AF功能的一个延伸,PI(programidentification)是电台的识别码,正如人的身份证号码一样,每个电台都有一个唯一注:部分资料来自网络3的PI,所以说同一电台指的是具有相同PI的电台。在AF功能打开的情况下,如果RDS信号持续衰弱超过一段很长的时间,RDS接收机会在全FM频段搜索一次查找具有相同PI的频点。�PS----节目业务名称。使接收机能显示正在收听的电台节目业务名。�PTY----节目类型。随节目同时发出,每个RDS电台都有一个PTY属性,表示当前电台正在播放的节目的类型,这些类型可以是以下31种之一:节目类型码PTY只出现在数据块2。用户可以根据自己的喜爱选择让接收机搜索其中的一种类型,但有几种类型不可用于PTY搜索:None,TEST,Alarm。这个是节目类型码,见下表:序号编码节目描述000000无无100001新闻对事实的简短描述,包括新闻报导,报纸摘要和公众观点200010时事在新闻基础上拓宽加深的专题节目,包括纪实的辩论或分析300011信息提供各种咨询的节目,包括天气预报、节目介绍、经济信息、消费指南、外汇牌价、寻医问药、广告等400100体育涉及体育项目的专题节目,如介绍体育知识、现场直播体育比赛等500101教育主要为教育目的而办的节目,如广播函授、广播讲座等600110文学包括广播剧、系列剧、小说连播和评书连播700111科技有关自然科学和工程技术的节目801000综艺内容丰富、形式多样的以娱乐为主要目的的节目901001热线听众和主技人可借助电话直接讨论问题、发表看法、提出要求的节目1001010专题上面各类中没有包括的以语言为主的节目,如少儿节目、军事节目、法制节目等1101011通俗音乐1201100严肃音乐1301101轻松音乐1401110民族音乐1501111戏曲1610000其他音乐......……未定义3111111EWS用来传输紧急消息除非有意外或要求测试传送否则它很少发送�TP----交通节目识别。是一个开关信号,指明正在收听的节目业务是否播送交通公告的节目。交通节目代码TP只出现在数据块2。TP码和A/B码组合使用,这时候A/B码为TA码,也就是说当传送的是广播文本的时候,才定义为A/B码。见下表:注:部分资料来自网...
