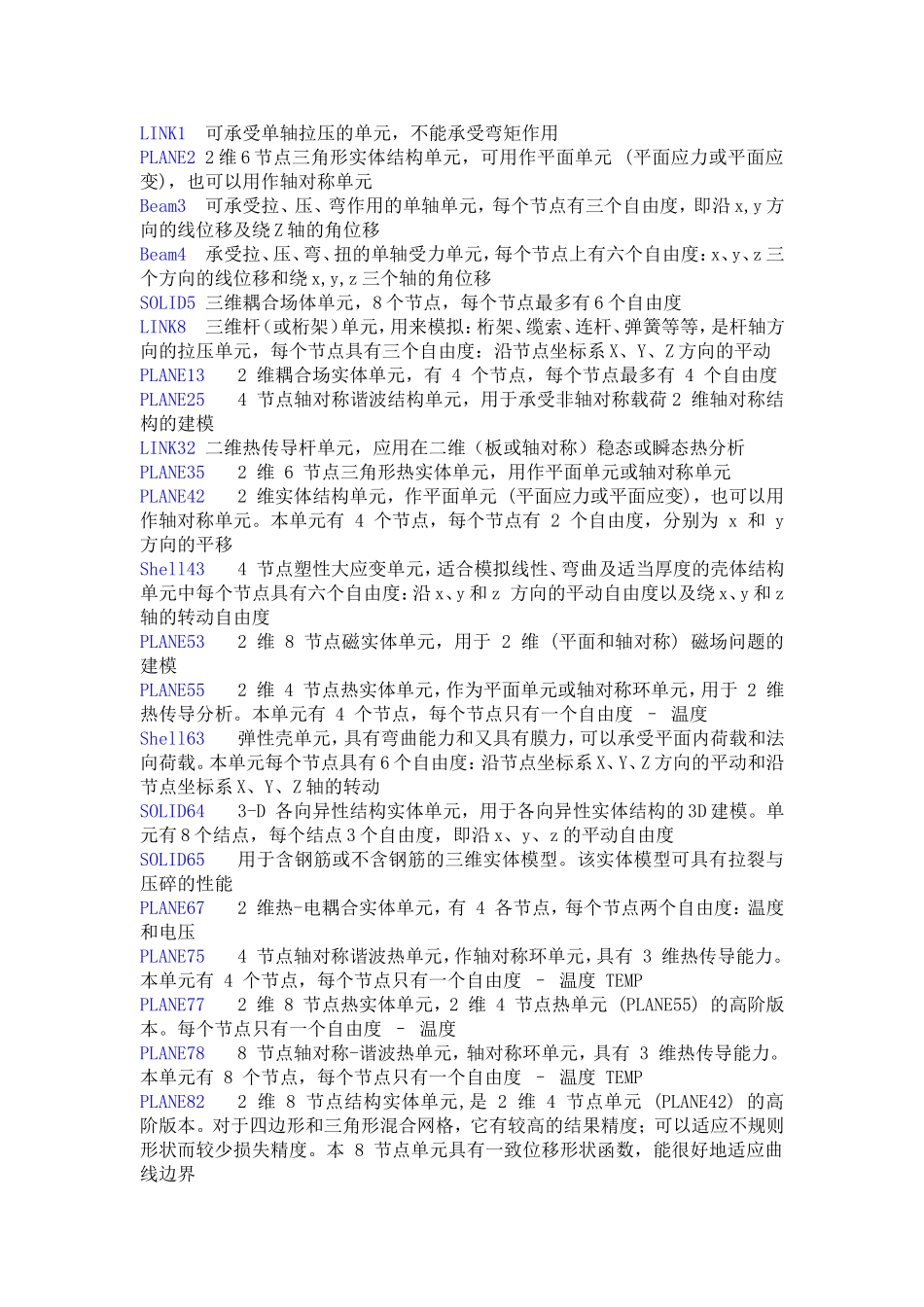

LINK1可承受单轴拉压的单元，不能承受弯矩作用PLANE22维6节点三角形实体结构单元，可用作平面单元(平面应力或平面应变)，也可以用作轴对称单元Beam3可承受拉、压、弯作用的单轴单元，每个节点有三个自由度，即沿x,y方向的线位移及绕Z轴的角位移Beam4承受拉、压、弯、扭的单轴受力单元，每个节点上有六个自由度：x、y、z三个方向的线位移和绕x,y,z三个轴的角位移SOLID5三维耦合场体单元，8个节点，每个节点最多有6个自由度LINK8三维杆（或桁架）单元，用来模拟：桁架、缆索、连杆、弹簧等等，是杆轴方向的拉压单元，每个节点具有三个自由度：沿节点坐标系X、Y、Z方向的平动PLANE132维耦合场实体单元，有4个节点，每个节点最多有4个自由度PLANE254节点轴对称谐波结构单元，用于承受非轴对称载荷2维轴对称结构的建模LINK32二维热传导杆单元，应用在二维（板或轴对称）稳态或瞬态热分析PLANE352维6节点三角形热实体单元，用作平面单元或轴对称单元PLANE422维实体结构单元，作平面单元(平面应力或平面应变)，也可以用作轴对称单元。本单元有4个节点，每个节点有2个自由度，分别为x和y方向的平移Shell434节点塑性大应变单元，适合模拟线性、弯曲及适当厚度的壳体结构单元中每个节点具有六个自由度：沿x、y和z方向的平动自由度以及绕x、y和z轴的转动自由度PLANE532维8节点磁实体单元，用于2维(平面和轴对称)磁场问题的建模PLANE552维4节点热实体单元，作为平面单元或轴对称环单元，用于2维热传导分析。本单元有4个节点，每个节点只有一个自由度–温度Shell63弹性壳单元，具有弯曲能力和又具有膜力，可以承受平面内荷载和法向荷载。本单元每个节点具有6个自由度：沿节点坐标系X、Y、Z方向的平动和沿节点坐标系X、Y、Z轴的转动SOLID643-D各向异性结构实体单元，用于各向异性实体结构的3D建模。单元有8个结点，每个结点3个自由度，即沿x、y、z的平动自由度SOLID65用于含钢筋或不含钢筋的三维实体模型。该实体模型可具有拉裂与压碎的性能PLANE672维热-电耦合实体单元，有4各节点，每个节点两个自由度：温度和电压PLANE754节点轴对称谐波热单元，作轴对称环单元，具有3维热传导能力。本单元有4个节点，每个节点只有一个自由度–温度TEMPPLANE772维8节点热实体单元，2维4节点热单元(PLANE55)的高阶版本。每个节点只有一个自由度–温度PLANE788节点轴对称-谐波热单元，轴对称环单元，具有3维热传导能力。本单元有8个节点，每个节点只有一个自由度–温度TEMPPLANE822维8节点结构实体单元,是2维4节点单元(PLANE42)的高阶版本。对于四边形和三角形混合网格，它有较高的结果精度；可以适应不规则形状而较少损失精度。本8节点单元具有一致位移形状函数，能很好地适应曲线边界PLANE838节点轴对称谐波结构实体单元，非轴对称载荷的2维轴对称结构的建模，有8个节点，每个节点有三个自由度–节点在x,y和z方向的平移。对于未转动的节点坐标，其方向分别对应径向、轴向和切线方向(圆周方向)PLANE1212维8节点静电单元。本单元每个节点只有一个自由度：电压，用于2维静电场分析PLANE1452维四边形结构实体p单元，支持最多8阶多项式，用作平面单元(平面应力或平面应变)或作为轴对称单元PLANE1462维三角形结构实体p单元，支持最多8阶多项式，作平面单元(平面应力或平面应变)或作为轴对称单元PLANE162显式动力2维结构实体，用于平面问题，也可用于轴对称问题。本单元有4个节点，每个节点6个自由度：节点在x和y方向的平移、速度和加速度PLANE182单元限制2维4节点结构单元，可用作平面单元(平面应力、平面应变或广义平面应变)，也可作为轴对称单元，具有塑性、超弹性、应力刚度、大变形和大应变能力，并具有力-位移混合公式的能力，可以模拟接近不可压缩的弹塑性材料的变形PLANE1832维8节点实体结构单元，用作平面单元(平面应力、平面应变和广义平面应变)，也可用作轴对称单元。本单元具有塑性、蠕变、应力刚度、大变形及大应变的能力。并具有力-位移混合公式的能力，可以模拟接近不可压缩的弹塑性材料的变形Beam1883维线性有限应变梁单元，适合于分析从细长到中等粗短的梁结构PLANE2232维8节点耦合场单元，2维结构、...
